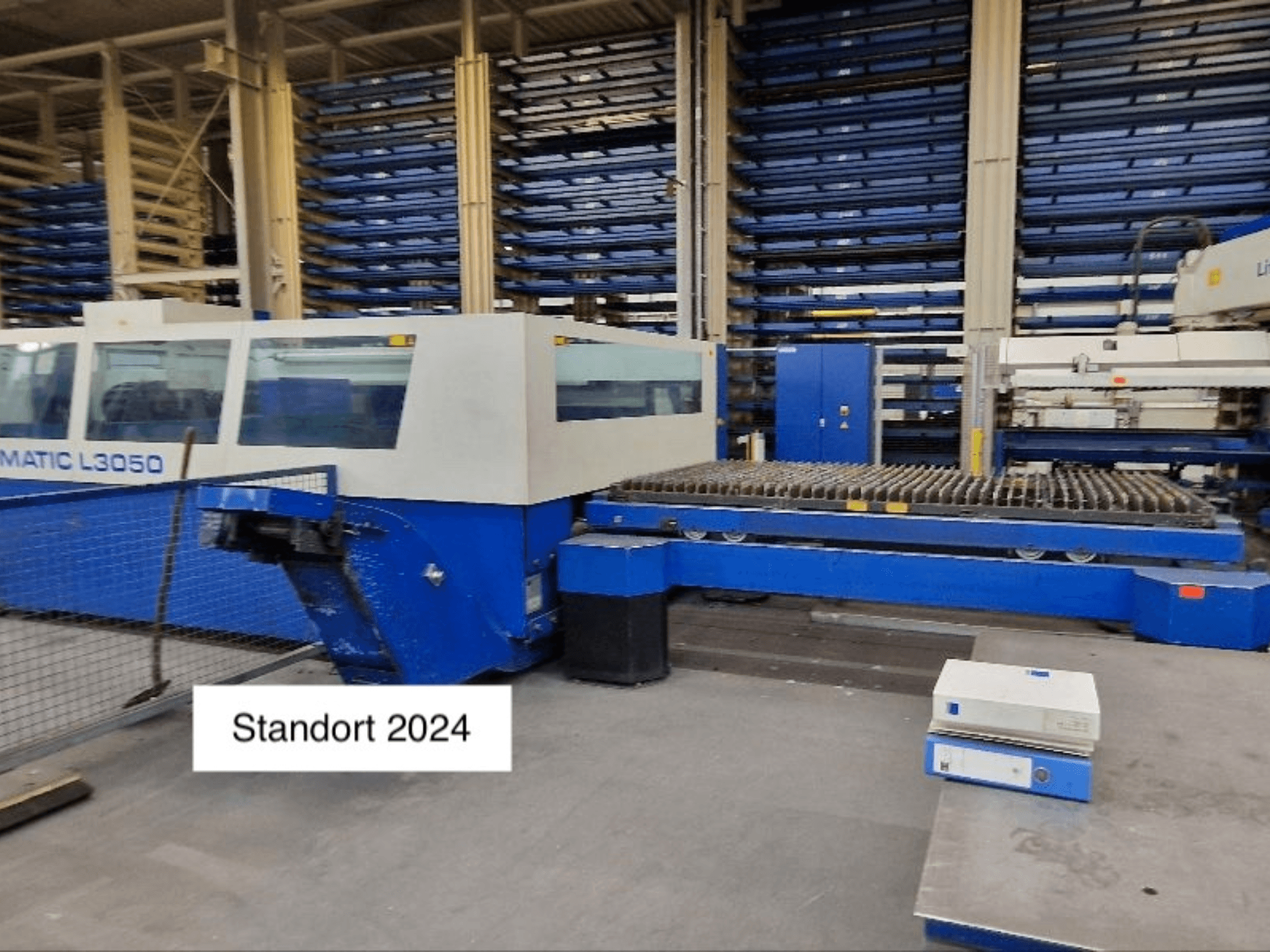

TRUMPF - Trumatic L3050DE-CUT-TRU-2004-00001

• Řídicí systém: Siemens Sinumerik 840 D

• Pracovní oblast: 3000 × 1500 × 100 mm

• Barva: bílá RAL 9002 / hořcově modrá RAL 5010

• Uzavřený rám stroje s integrovanou laserovou jednotkou

• Laserová jednotka: TLF 5000, vysokofrekvenčně buzený.

• Chladicí jednotka, funkce záznamníku

• Automatická výměna palet

• Podélný dopravník pro malé díly/odpady

• Pohony: portálový pohon v kombinaci s lineárními přímými pohony

• Řízení výkonu laseru

• Vysokotlaké řezání HI-LAS

• Systém plazmových senzorů PMS

• Vysokorychlostní zpracování s technologií SprintLas

• ContourLas pro výrobu malých otvorů

• Programovatelné výkonové cykly

• Microweld

• Programovatelná regulace tlaku řezného plynu

• Laserová řezací hlava s 5" objektivem a 7,5" objektivem

• Systém rychlé výměny řezných hlav

• Automatická detekce okrajů plechu

• Kapacitní řízení výšky APC a řízení procesu

• PCS (systém řízení procesu)

• Polohovací laserová dioda

• Automatické nastavení zaostření (AutoLas Plus)

• Rozprašovací zařízení pro bezpečné zpracování tlustých plechů

• Automatické vypnutí

• Osvětlení pracovního prostoru

• Maximální hmotnost obrobku: 900 kg

• Rychlost polohování (X/Y): 200 m/min

• Současná rychlost polohování (X+Y): 300 m/min

• Maximální tloušťka železa: 25 mm

• Maximální tloušťka nerezové oceli: 25 mm

• Maximální tloušťka hliníku: 15 mm

• Řízení Sinumerik 840D:

  • Otevřený řídicí systém na bázi PC

  • Snadné ovládání

  • Online nápověda

  • Diagnostické funkce

  • Kniha údržby

  • Technologické údaje

  • Vzdálený servis

• Programování v dílně: ToPs 100 lite

• Bezpečnost

  • Vícepaprskové světelné závory

  • Plně uzavřené vedení paprsku s ventilací dusíkem

  • Monitorovací systém

  • Vícekomorové odsávání a kompaktní odlučovač prachu

  • Ochranný kryt

• Software pro strojní systém

  • Laserový postprocesor TruTops TCL 3050 - 1 jednotka

  • Software řídicího systému Cell machine TCL3050 (2. licence)

Další vybavení

• Nakládací a vykládací jednotka TRUMPF LiftMaster (v současné době není nainstalována)

  • Základní jednotka včetně zařízení pro oddělování plechů a systému pro měření tloušťky

  • Prodloužení stojanu (R), vyměnitelné hroty

  • Nástavec pro manipulaci s paletami (P)

  • Oddělování tenkých plechů (1-2 mm)

  • Třetí poloha bez vykládací stanice

  • Vykládací stanice

  • Nerezové hroty pro manipulaci s malým počtem škrábanců

  • Základní rám LiftMaster pro připojení ke skladu a dvojité nakládací/vykládací vozíky

  • Bezpečnostní zařízení: druhý okruh světelné závory

• Rozšířené vybavení stroje

  • Řezací hlava s 3,75" čočkou pro vysokorychlostní řezání

  • Přídavná řezací hlava s 10" čočkou pro zpracování silných plechů

• Příprava pro automatizaci (pro budoucí upgrade)

  • Příprava pro LiftMaster (standardní palety)

  • Zahrnuje instalaci, uvedení do provozu a školení

  • Včetně záruky, přepravy a balení

  • Připojení k síti
