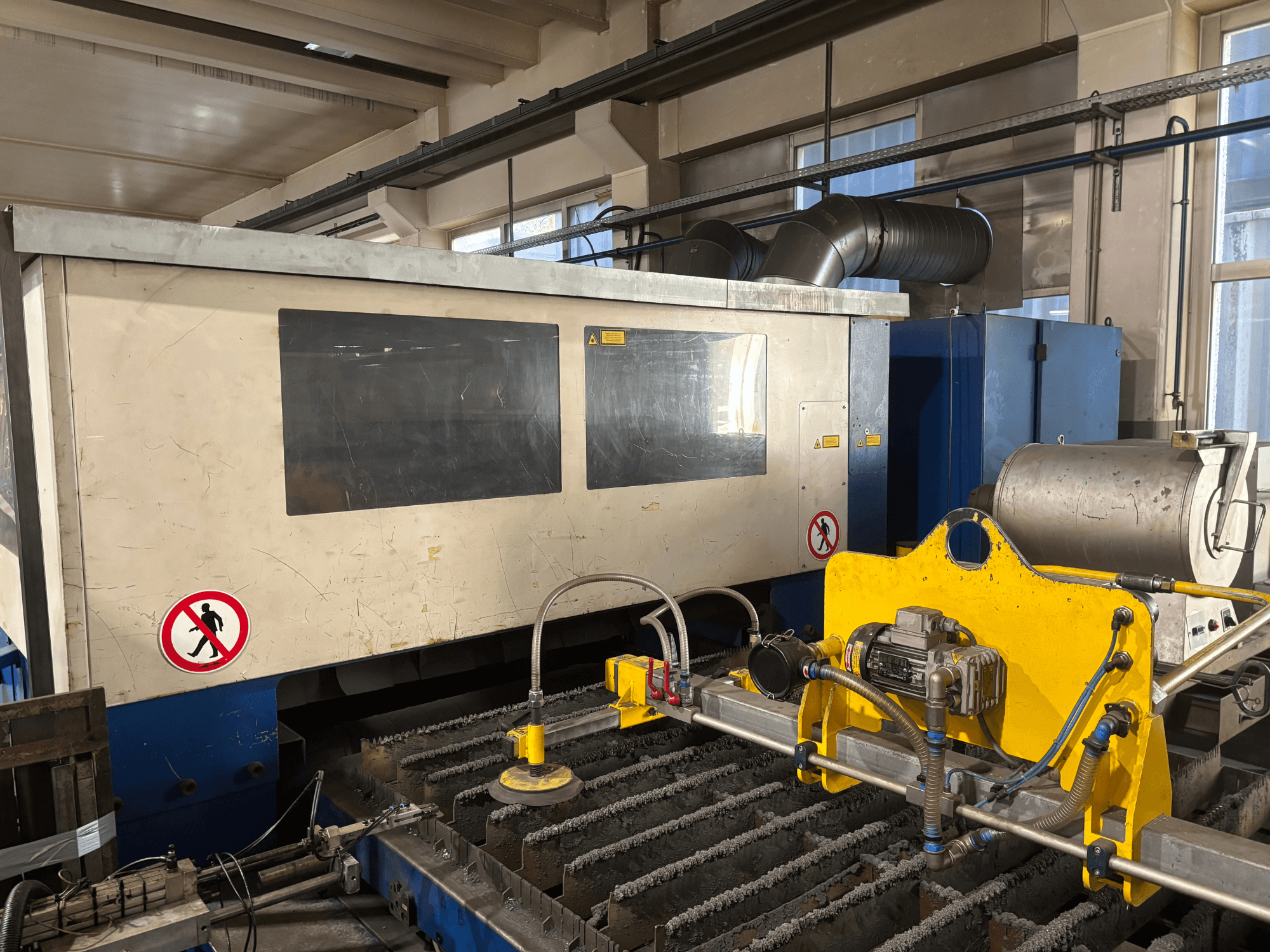

TRUMPF - Trumatic L3030 DE-CUT-TRU-2001-00001

• Elektrické

  • Napájecí napětí: 400 V

  • Fáze: Provozní napětí: 3 fáze střídavého proudu

  • Frekvence: 50 Hz

  • Jmenovitý výkon: 73 kVA

  • Jmenovitý proud: 105 A

  • Maximální jištění pojistkou: 10 A: 125 A

  • Řídicí napětí: 24 V DC

• Ovládání:

  • Řídicí systém: Siemens Sinumerik 840D (CNC) s laserovým řízením TRUMPF TASC3.

  • Verze řídicího softwaru: 2.4

• Výkon laseru

  • Výkon v režimu CW:

    • 100%: 3208 W

    • 85%: 2756 W

    • 75%: 2407 W

  • Pulzní (5 kHz) výkon:

    • 100%: 3208 W

    • 75%: 2416 W

    • 50%: 1610 W

    • 25%: 810 W

    • 10%: 328 W

    • 5%: 157 W

    • 1%: 0 W

• RF/pohon

  • Odražený RF výkon: 0,3 kW

  • Maximální amplituda RF v režimu CW: 100 %

  • Přepínací frekvence (CW): 50 kHz

  • Maximální impulsní napětí: 10 000 V

• Tlak a únik

  • Mezní hodnoty provozního tlaku: 20,01-27,00 kPa

  • Maximální tlak v turbíně: 200 hPa

  • Úniková rychlost: 0,5 m/s: 0,04 hPa/min

• Tepelné/CPU

  • Maximální teplota procesoru: 49 °C

  • Skutečná teplota CPU: 49 °C 43 °C

• Optika/zarovnání

  • Maximální doba seřízení paprsku: 600 s

• Hodiny

  • Počet hodin zapnutého laseru: 65,000 h

Další vybavení

• Chladicí zařízení RIEDEL (chladicí systém) (2001), Typ: L 15/21 TR3

  • Napájecí napětí: 400 V

  • Fáze: Napájení: 3fázové

  • Frekvence: 50 Hz

  • Jmenovitý proud: 42 A

  • Třída ochrany: OCHRANA: IP54

  • Chladicí médium: Chladivo: R134a

  • Náplň chladiva: Bateriové množství: 11,5 kg

  • Maximální tlak vody: 20,2 bar
