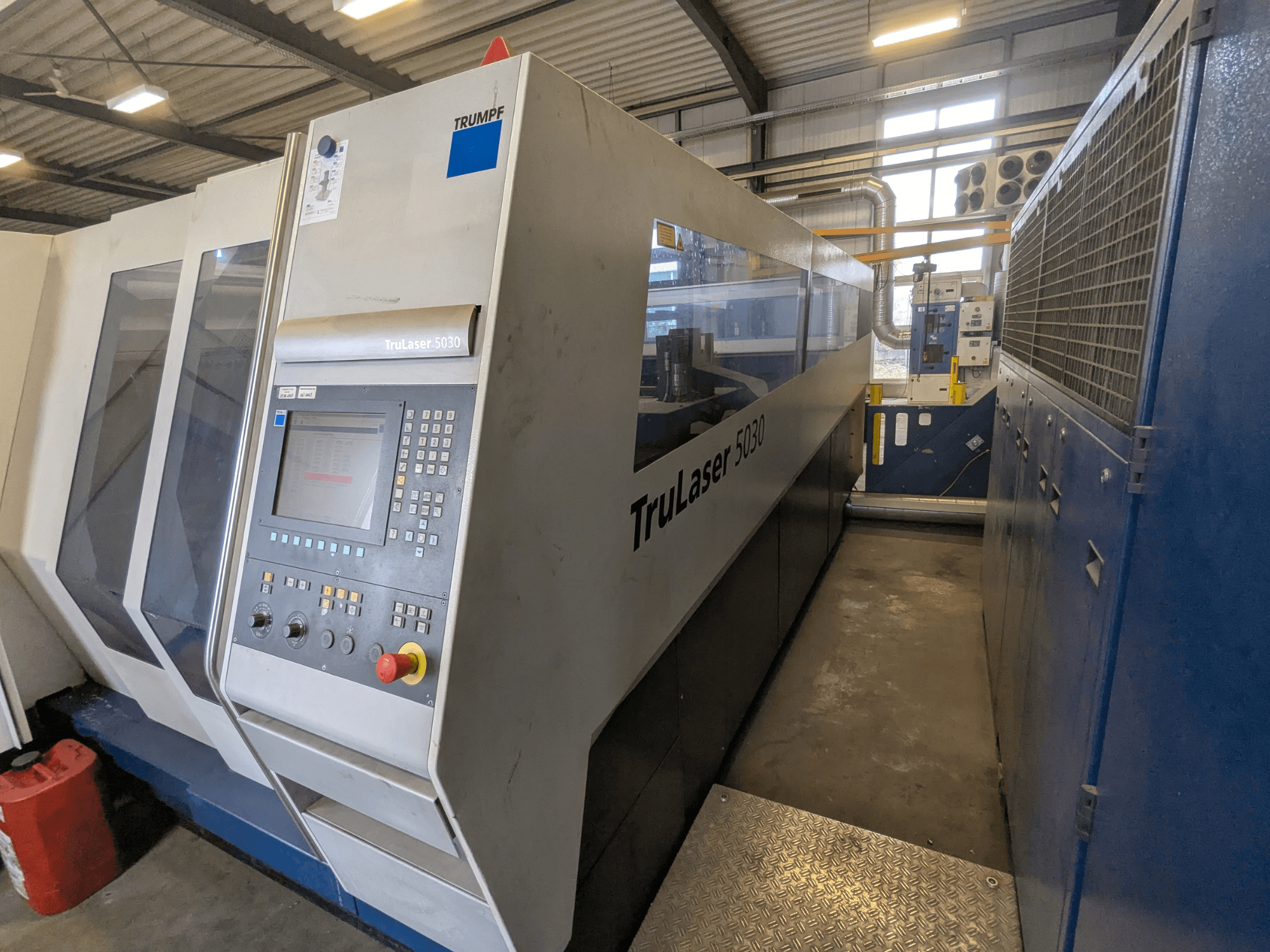

TRUMPF - TruLaser 5030DE-CUT-TRU-2012-00003

• Celkový výkon: cca 11,5 kW (pouze Maschine ohne Zusatzausstattung)

• Elektrische Ausführung: nach VDE-Richtlinien, Spannung 400 V ± 10 %, 50 Hz mit Nullleiter

• Připojené zatížení:: 400 V / 50 Hz / 12 kVA

• Hlavní pojistka: 3x160 A

• Fehlerstromschutzschalter in der Netzeinspeisung nur als allstromsensitive Ausführung mit 300 mA zulässig

• Steuer- und Ventilspannung 24 V-DC

• Multitasking Prozesssteuerung mit großem Bedienterminal und übersichtlicher Menüführung

• Schaltschrank und Bedienpult frei aufgestellt

• Lackierung Grundmaschine: lichtgrau - RAL 7035

• Lackierung Abdeckungen: rotviolett - RAL 4002

• Minimale Abschnittlänge: im automatischen Betrieb ab 10 mm

• Mindest-Reststücklängen: ca. 180 mm

• Verfahrweg des Nachschubgreifers: 3 000 mm

• Gewicht des Schneidgutes: bis max. 4.000 kg

• Länge der Maschine: 5.600 mm

• Breite der Maschine: 600 mm: 4.300 mm

• Höhe der Maschine: 2.550 mm (2.150 mm für Transport), Anlage zum Transport geteilt

• Gewicht: cca 3.100 kg

• Materialauflagehöhe: 800 mm

• Sägebandspannung: hydraulisch, elektrisch überwacht

• Kühlmittelbehälter Fassungsvermögen: ca. 60 l

• Kühlmittelpumpe Fördermenge: 40 l/min bei 2,5 m Förderhöhe, Leistung: 115 W

• 3RD CNC 6006, Motor 13,1 kW, Spindeldrehzahl 50-5000 U/Min.

• Tisch 6100x580 mm, ausgeführt mit Späneförderer

• Verfahrwege X/Y/Z 6100x600x450 mm

• Pendelbetrieb (Be- und Entladen während Maschine produziert)

• Standardausführung inklusive: 15,4" Touchscreen PC und Pentium 5 PC, 8GB RAM, 120GB Festplatte

• Grafische Programmierung

• Automatische Werkzeuglängenvermessung

• Bedienpult extern auf Linearführung

• Verkleidung um Maschinenkopf

• Laser-Gebietssensor (Pendelbetrieb)

• Kühlanlage mit Emulsion

• Ethernet-Anschluss für Teleservice (připojení k síti)

• Gemäß Angebot vom 26. Januar 2022

• Inklusive: Tisch 70 mm abgesenkt und Säule 100 mm verlängert, Abstand Spindel-Tisch 295-745 mm

• 16-fach Werkzeugwechsler

• Elektronisches Handrad für manuelles Verfahren der Achsen

• Kühlung durch die Spindel, Arbeitsdruck 4 Bar, ausgeführt mit Drehzufuhrventil geeignet für Kühlung mit nur Luft

• Automatisches Tastsystem für die Höhe des Werkstücks (Z-Reader)

• Komplette DrillCam CAD/CAM Software zum Konvertieren von 2D DXF, DWG, DSTV, NC, NC1 oder 3D STEP Dateien zu Maschinenprogrammen, auf der Steuerung der Maschine installiert

• Bezpečnost: Systém světelných závor

• Laserové hodiny: 20,118 h

• Stav/servis: Kompletně čerstvě servisovaný

• Uzavřený rám stroje s integrovanou laserovou jednotkou

• Portálový pohon kombinovaný s lineárními pohony

• Automatická výměna palet

• Podélný pásový dopravník

• Příčný dopravník (dopravník odpadu)

• Osvětlení pracovního prostoru

• PCS (systém řízení procesu)

• Polohovací laserová dioda

• Systém rozprašování oleje

• HI-LAS

• HI-LAS PLUS

• PMS (systém monitorování plazmatu)

• Trumpf Laser: CO2 laser TFL 6000

• Chladicí jednotka

• Vysokofrekvenční buzení

• Řízení výkonu laseru

• Programovatelné nastavení tlaku řezného plynu

• DIAS III

• AutoLas Plus

• Systém olejového postřiku pro bezpečné zpracování tlustých plechů

• Automatické vypínání

• Programovatelné výkonové cykly

• Funkce laserového deníku

• Řídicí systém: Siemens Sinumerik 840 D

• Kapacitní regulace výšky

• ContourLas

• SprintLas

• USB port

• Síťové připojení RJ-45

• Univerzální řezací hlava pro všechny tloušťky materiálu

• Max. konstrukční ocel: 25 mm

• Max. nerezová ocel: 20 mm

• Max. hliník: 15 mm

• Zdvih osy X: 3 000 mm

• Zdvih osy Y: 1 500 mm

• Posuv v ose Z: 115 mm

Další vybavení

• Odsávací systém HANDTE MF-L 2000
