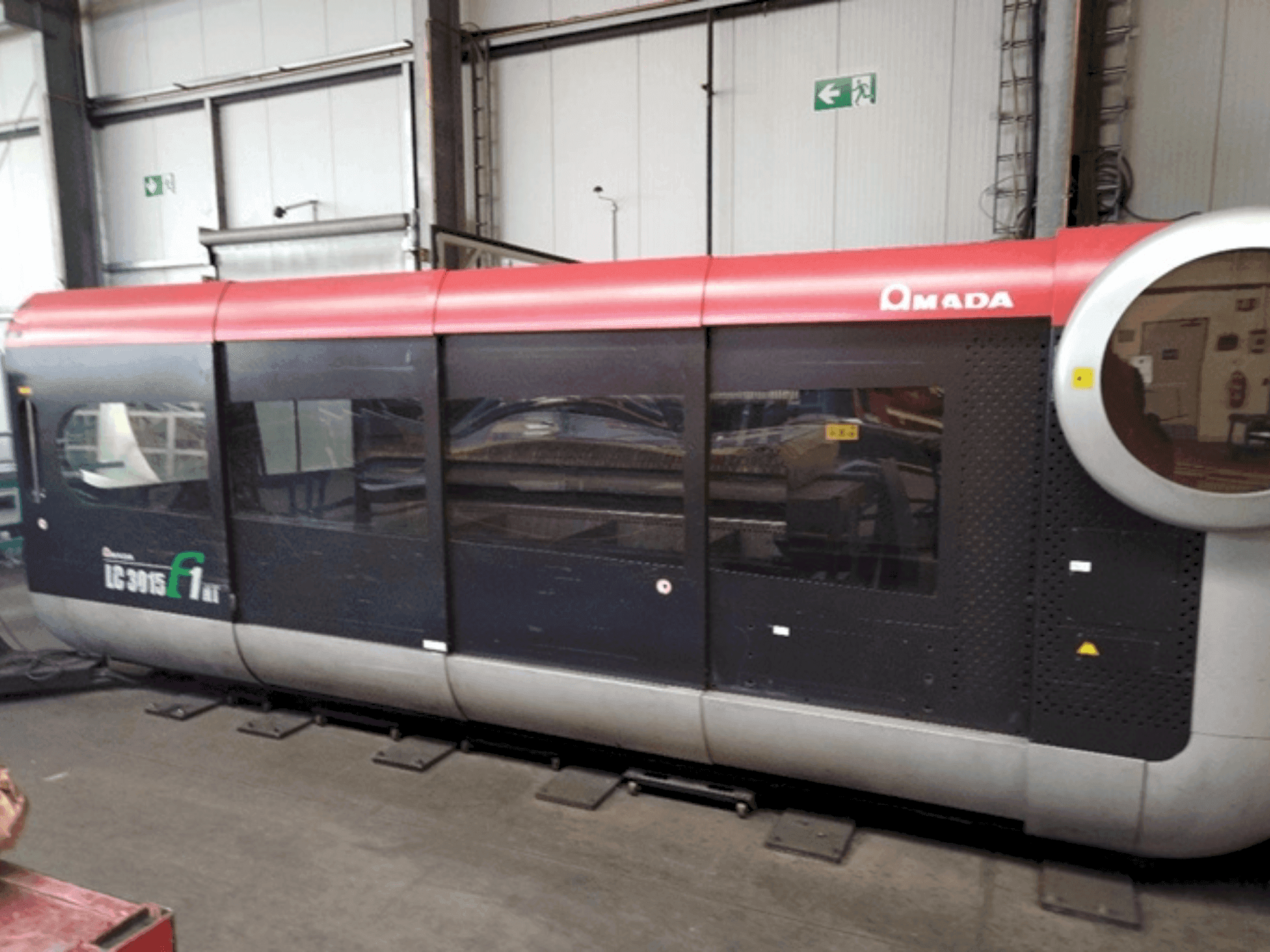

AMADA - LC 3015 F1 NTDE-CUT-AMA-2009-00001

Výhody stroje

Technické výhody stroje

• Požadovaný výkon: 98 kva
• Výkon: 4 kw
• Laserový rezonátor: af4000i-b
• Transformátor: marx tg 516

Informace navíc

Stroj s přepravním boxem (D x Š x V): 7120 × 3150 × 2370 mm Hmotnost (s přepravním boxem): 13 500 kg Laserový rezonátor (D x Š x V): 2460 × 1140 × 1965 mm Hmotnost laserového rezonátoru: 1 300 kg Kombinovaná jednotka (D x Š x V): 2332 × 1638 × 2201 mm Hmotnost kombinované jednotky: Přibližně 1 750 kg Transformátor (D x Š x V): 950 × 800 × 950 mm Hmotnost transformátoru: 484 kg Měnič palet (D x Š x V): 3868 × 2352 × 1010 mm Hmotnost měniče palet (bez zvedacích kulových podpěr): 2 450 kg Hmotnost měniče palet (se zvedatelnými kulovými podpěrami [volitelně]): 3 500 kg Elektrické připojení Celkové připojení napájení systému: 400 V / 127 KVA Připojení transformátoru: 400 V / 89 kVA / 160 A Napájecí připojení kombinované jednotky: 400 V / 38 kVA /55A Napájecí připojení laserového rezonátoru: 200 V / 55 kVA Napájecí připojení řízení a pohonů: 200 V / 34 kVA Provozní napětí: 3×400 V (±10 %)/PE/50 Hz Max. odběr proudu: 55 A Jmenovitý výkon transformátoru: 89 kVA Jmenovité primární napětí transformátoru: 3×400 V (±10 %) Jmenovité sekundární napětí transformátoru: 3×200 V Jmenovitý primární proud transformátoru: 132 A Jmenovitý sekundární proud transformátoru: 257 A Požadavky na stlačený vzduch a plyn Celková potřeba stlačeného vzduchu (vzduch nepoužívá se jako řezací plyn): 7 bar; 69,6 m 3/h Celková potřeba stlačeného vzduchu (vzduch použitý jako řezací plyn): Max. 9,7 bar; 132,6 m 3/h Stlačený vzduch pro funkce stroje („Chladicí řez“ a „Vstřik oleje“): 6 bar; 18 m 3/h stlačeného vzduchu pro "ECO CUT": 6 bar; 18 m 3/h stlačeného vzduchu pro systém odsávání výparů DELTAComp 1500-8/9: 5 bar; 5,6 m 3/h Spotřeba laserového plynu: 10 litrů za hodinu Řezné plyny: Vyžaduje se kyslík, dusík a stlačený vzduch (pokud se používá jako řezný plyn). Požadavky na prostředí a umístění Teplota provozní místnosti: +15 až +35 °C Výška místnosti: Alespoň 4 m Osvětlení: Alespoň 500 luxů Vlhkost: Méně než 75 % (bez kondenzace rosy) Vibrace: Musí být odolný vůči seizmickému zrychlení pod 0,05 G (0,49 m/s²) s amplitudou pod 5 µm. Únosnost základů: ≥49 kN/m²
