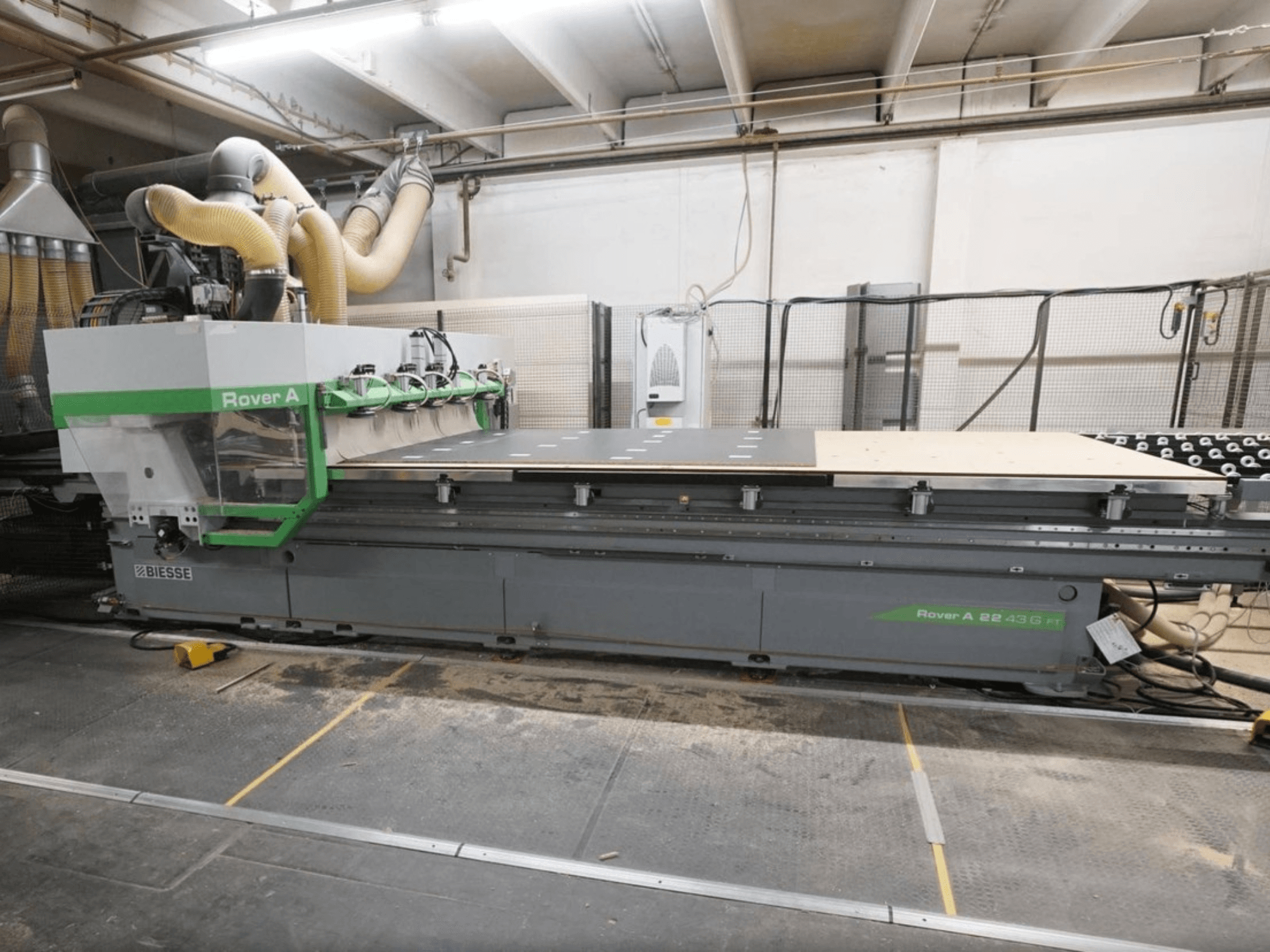

BIESSE - Rover A FT 2243 with WINSTORE 3D K1 Automatic Panel Storage SystemDE-CNC-BIE-2014-00001

Technické údaje

• Rozměry pracovního stolu: 4 300 × 2 205 mm

• Maximální rychlost osy X: 80 m/min

• Maximální rychlost osy Y: 60 m/min

• Maximální rychlost osy Z: 20 m/min

• Zdvih osy Z (verze se 3/4 osami): 325 mm

• Zdvih osy Z (5osá verze): 430 mm

• Maximální volný prostor pro obrobek v ose Z: 170 mm

• Maximální volný prostor pro obrobek s výkyvným ramenem: 120 mm

• Pohon os X a Y: ozubená tyč a pastorek

• Pohon osy Z: kuličkový šroub

• Vedení os: lineární vedení s bloky s recirkulačním kuličkovým ložiskem

• Výkon vakuové pumpy: 300 m³/h při 50 Hz

• Vakuový systém: 20 nezávislých zón řízených CNC

• Pracovní pole: 2

• Upínací plochy: 2 v ose X

• Pneumatické zarážky: 16

• Rozteč mřížky stolu: 30 mm

• Rozměry vakuového modulu: 132 × 146 mm

• Výška vakuového modulu: 29 mm

• Krok otáčení vakuového modulu: 15°

• Dmychadlo stolu s vzduchovým polštářem: Ano

• Maximální tloušťka jednoho panelu: 50 mm

• Minimální tloušťka jednoho panelu: 9 mm

• Maximální tloušťka více panelů při nakládání: 20 mm

• Maximální tloušťka při vykládání více panelů: 60 mm

• Tloušťka ochranné desky: 8–25 mm

• Maximální hmotnost panelu: 200 kg

• Minimální rozměr nakládaného panelu v ose Y: 800 mm

• Délka vykládacího dopravníku: 4 800 mm

• Maximální délka vykládaného panelu: 4 300 mm

5osá obráběcí jednotka

• Počet os: 5 interpolujících os

• Rozhraní nástroje: HSK F63

• Chlazení: Kapalinové chlazení

• Výkon S1: 11 kW / 15 HP při 12 000 ot./min

• Výkon S6: 13 kW / 17,4 HP při 12 000 ot./min

• Maximální otáčky vřetena: 20 000 ot./min

• Otočení osy C: plynulé 360°

• Rychlost osy C: 12,4 ot./min

• Rozsah polohování osy B: ±100°

• Otáčky osy B: 12,4 ot./min

• Ložiska vřetena: keramická

• Hnací motor: bezkartáčový, digitálně řízený

• Převodovka: harmonická redukční převodovka

• Mazání: doživotní mazání

Vrtací hlava

• Typ: BH 26 2L

• Maximální počet nástrojů: 26

• Vertikální vrtací vřetena: 16

• Uspořádání vertikálních vřeten: 8 v ose X / 8 v ose Y

• Rozteč vertikálních vřeten: 32 mm

• Počet horizontálních vrtacích vřeten: 4 s dvojitým výstupem

• Vzdálenost os horizontálních vřeten: 32 mm

• Drážkovací pily: 2

• Směry drážkovacích pil: X / Y

• Průměr drážkovací pily: 120 mm

• Maximální hloubka drážkování: 25 mm

• Výkon motoru: 1,7 kW při 2 800 ot./min / 3 kW při 6 000 ot./min

• Maximální rychlost vrtání: 6 000 ot./min

Zásobník nástrojů

• Typ: Revolverový zásobník nástrojů

• Kapacita: 16 nástrojů

• Rozteč pozic nástrojů: 114 mm

• Maximální průměr nástroje při plném zásobníku: 110 mm

• Maximální hmotnost jednotlivého nástroje: 7,5 kg

• Maximální celková hmotnost nástrojů: 55 kg

Automatické vkládání / vykládání

• Směr nakládání: zepředu

• Směr pohybu materiálu: zprava doleva

• Systém nakládání / vykládání: typ B

• Přísavky: 5

• Kapacita automatického nakládání: až 3 panely

• Zametací rameno: Ano

• Automatické čištění stolu: Ano

• Nakládací stůl: Automatické vyrovnání v osách X/Y

• Vykládací dopravník: Motorizovaný

• Řízení dopravníku: Řízeno CNC

• Detekce konce dopravníku: Fotobuňka

WINSTORE 3D

• Systém: WINSTORE 3D K1

• Délka systému: 16 000 mm

• Délka nosníku: 8 000 mm

• Přídavné moduly: 3 000 / 6 000 / 8 000 mm

• Maximální délka sacího rámu: 5 200 mm

• Příčné dopravníky: pásové, 5 200 mm

• Manipulace s panely: surové a tenké panely

• Detekce hmotnosti panelu: snímač zatížení

• Možnost manipulace s panely o minimální šířce: 450 mm
