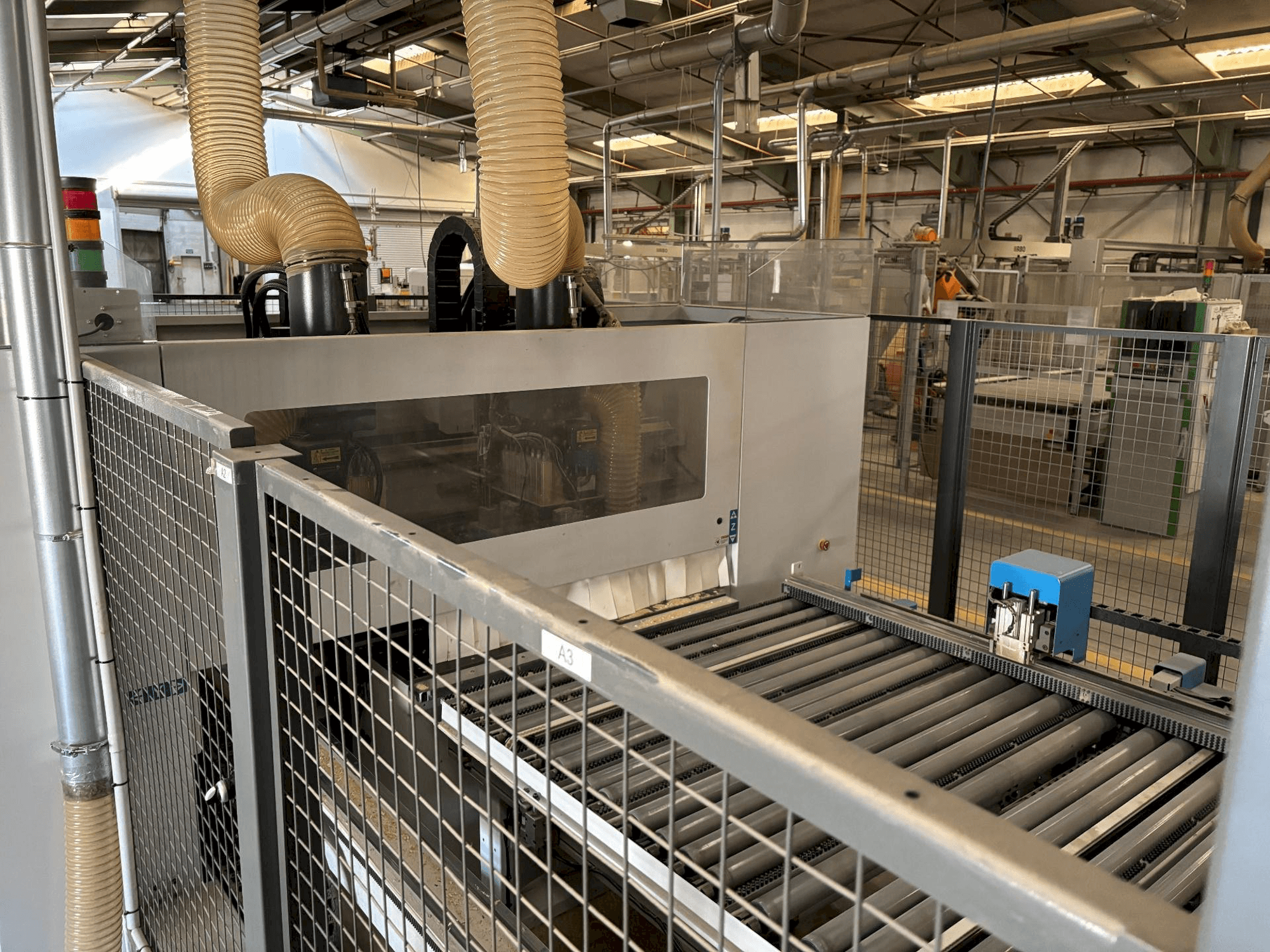

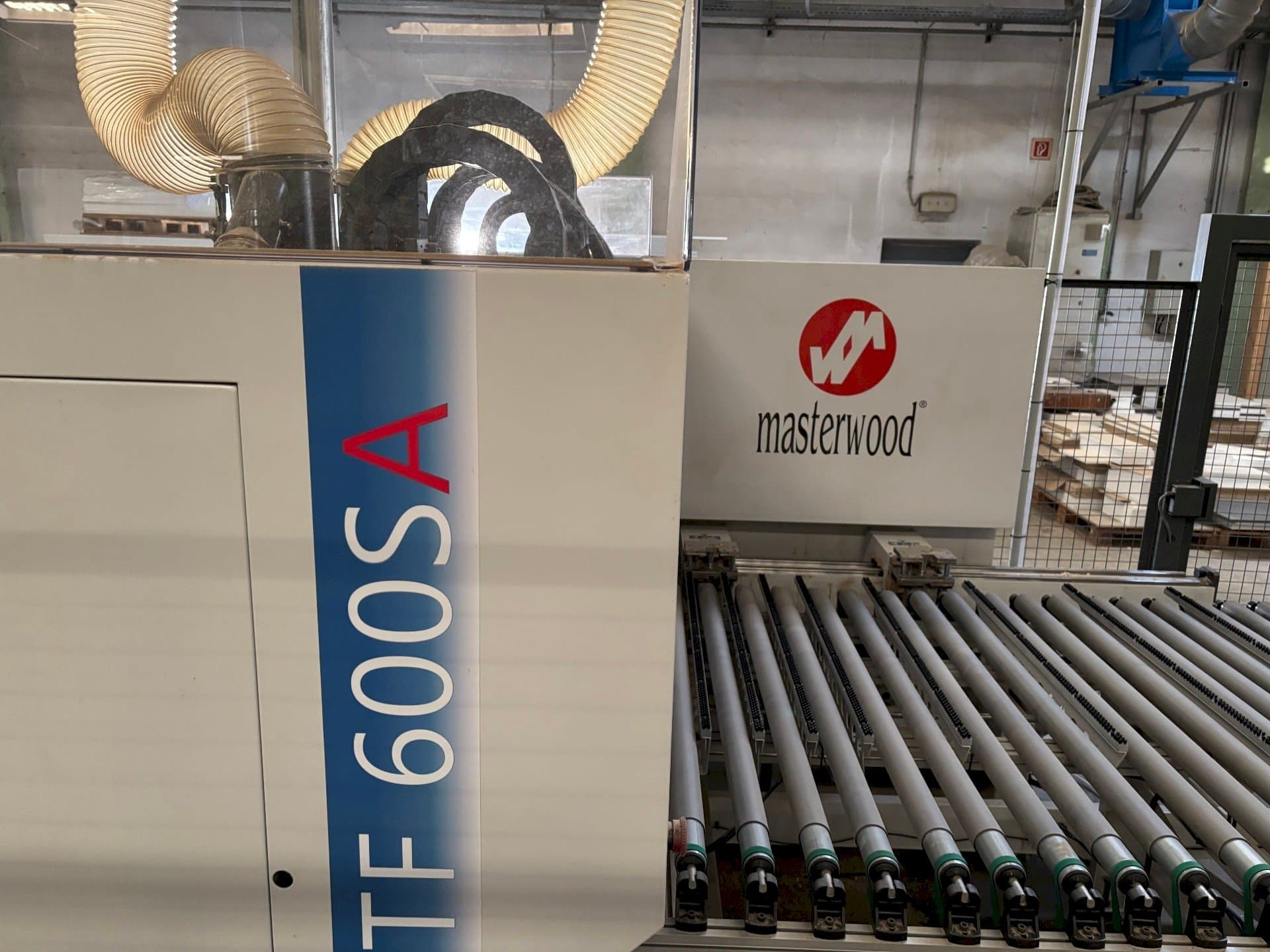

MASTERWOOD - MASTERDRILL TF 600 SADE-MIL-MAS-2020-00001

použité obráběcí centrum značka: Masterwood typ: MasterDrill TF 600 SA Rok výroby: 2020 S obráběcím centrem TF 600 SA lze bez přerušení postupně obrábět desky různých rozměrů ze všech 6 stran. Obrobky jsou po ose X přepravovány pomocí dvou nezávislých chapadel. Chapadla jsou řízena NC a slouží také jako referenční doraz pro vyrovnání obrobků. Jsou rovněž vybavena zařízením pro automatické měření tloušťky obrobku. Max. rychlost posuvu chapadel: 130 m/min. Minimální a maximální rozměry obrobku: - Tloušťka obrobku: 8~ 60 mm - Délka obrobku: 400 ~ 2500 mm - Šířka obrobku: 400 ~ 950 mm Vrtací hlavy: - Vrtací hlavy jsou vyrobeny z jednoho odlitku z hliníkové slitiny. Dvě vrtací hlavy obrábějí obrobek shora, jedna zespodu. Toto uspořádání vrtacích hlav činí ze stroje TF 600 SA univerzální stroj s vysokou dynamikou vrtání. Horní vrtací hlavy: - Svislé vrtáky ve směru X: 7+7 - Vertikální vrtáky ve směru Y: 5+5 - Horizontální vrtáky ve směru X: 2x2 + 2+2 - Horizontální vrtáky ve směru Y: 2+2 Spodní vrtací hlava: - vertikální vrtáky: 3x3 Drážkovací pila: - Drážkovací pila namontovaná na horní vrtací hlavě v blízkosti dorazu umožňuje drážkování ve směru X (maximální průměr pilového kotouče = 125 mm). Drážky lze řezat v rozmezí od minimálně 55 mm do maximálně 850 mm. Frézovací vřeteno 2x3,5 kW: Technické údaje: - Maximální výkon: 3,5 kW - Maximální otáčky: 18 000 ot./min - Otáčení vpravo-vlevo - Řízení pomocí měniče - Držák nástrojů ER 25 - Vzduchové chlazení Přesnost polohování jednotek je +/- 1/10 mm Automatické vykládání obrobků: Motorizovaný dopravní pás s ovládáním pomocí senzorů. CNC a software: - Pracovní stůl stroje je plně řízen NC a zaručuje nepřetržité upnutí desek ve všech pracovních polohách. Všechny pohyby se provádějí na co nejširší opěrné ploše obrobku. Upínací zařízení se aktivují v závislosti na zpracovávané jednotce. Pracovní stůl je vybaven bočním vyrovnávacím zařízením řízeným NC, které zajišťuje dokonalé vyrovnání panelu obrobku. Masterwork: - Masterwork umožňuje obsluze stroje rychlé a snadné programování. Software dokáže importovat nejdůležitější datové formáty, jako jsou DCF a XML. Master Drill: Rozhraní člověk-stroj pro řízení provozních činností (údržba/vybavení). Trepan: Rozhraní používané obsluhou pro ruční a strojní operace. Čtečka čárových kódů: - Motorizovaný válečkový dopravník pro nakládání obrobků do vstupu. - Software Palette CAM start pro Masterwood TF 600 SA - Automatický čtečka čárových kódů ve vstupu Poznámka: Technické údaje a popisy jsou převzaty z původního potvrzení objednávky. Údaje slouží pouze pro informační účely a nejsou závazné.
