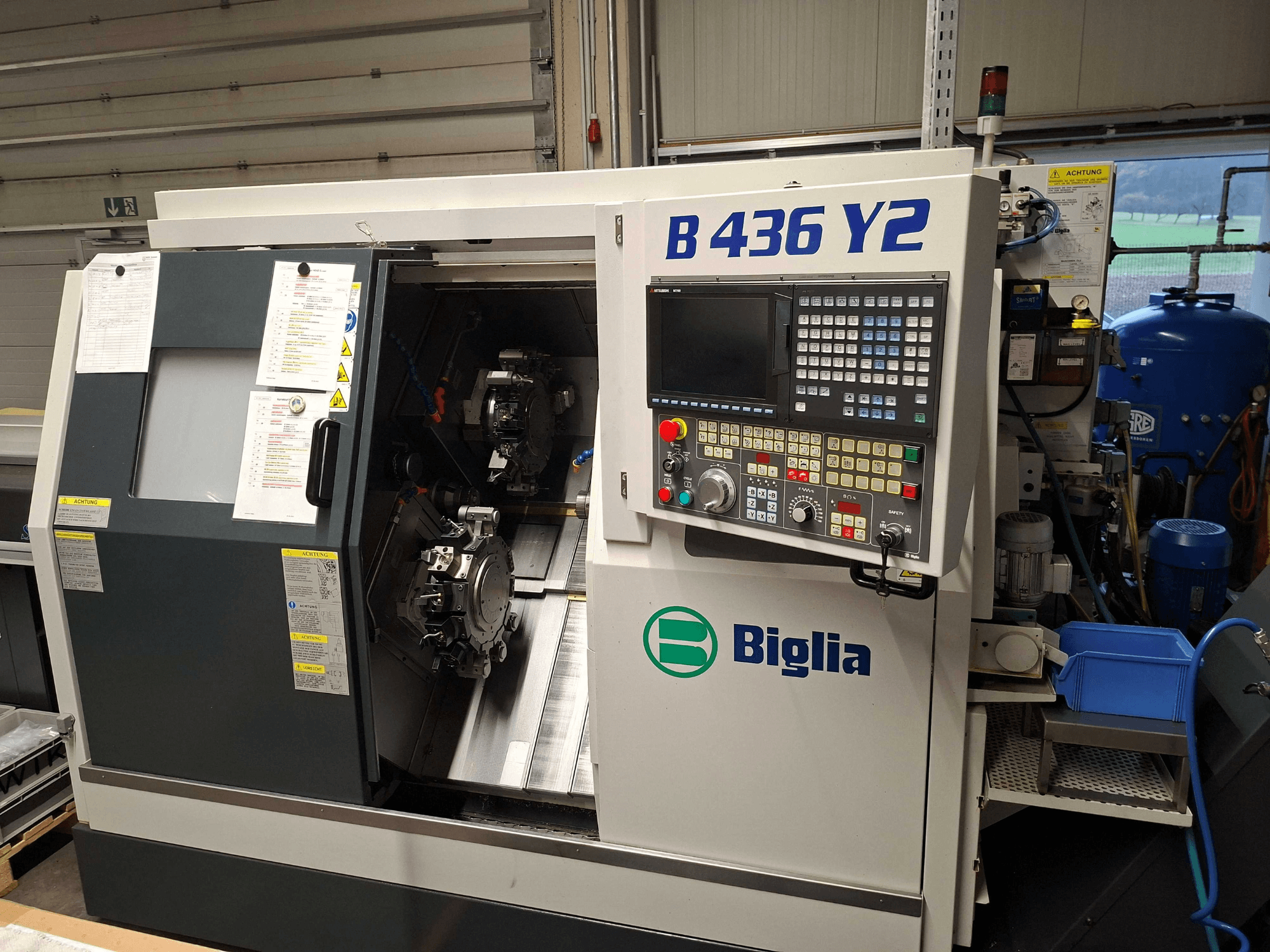

Biglia - B.436-Y2 AT-TUR-BIG-2016-00001

• Maximální průměr tyče: 36 mm

• Zaměřovací trubka: 37,5 mm

• Čelo vřetena: 115 mm

• Tažná trubka: 46 mm

• Trvalý výkon motoru: 7,5 kW

• Trvalý výkon k dispozici od: 1700 ot/min.

• Maximální točivý moment: 62 Nm

• Plocha tahu válce: 75 cm²

• Zdvih válce (max.) pro upínání: 26 mm

• Podélný posuv (osa Z1)

  • Max. zdvih: 300 mm

  • Průměr kuličkového šroubu/rozteč: 25/10 mm

  • Max. rychlý posuv: 1,5 mm 30 m/min

• Příčný posuv (osa X1)

  • Max. zdvih: 85 mm

  • Průměr kuličkového šroubu/rozteč: 25/5 mm

  • Max. rychlý posuv: 2,5 mm (2,5 mm) 15 m/min

• Vertikální posuv (osa Y1)

  • Max. zdvih: 50 (+25/-25) mm

  • Průměr kuličkového šroubu/rozteč: 25/5 mm

  • Max. rychlý posuv: 1,5 mm 15 m/min

• Podélný posuv (osa Z2)

  • Max. zdvih: 300 mm

  • Průměr kuličkového šroubu/rozteč: 25/10 mm

  • Max. rychlý posuv: 1,5 mm 30 m/min

• Příčný posuv (osa X2)

  • Max. zdvih: 85 mm

  • Průměr kuličkového šroubu/rozteč: 25/5 mm

  • Max. rychlý posuv: 2,5 mm 15 m/min

• Vertikální posuv (osa Y2)

  • Max. zdvih: 50 (+25/-25) mm

  • Průměr kuličkového šroubu/rozteč: 25/5 mm

  • Max. rychlý posuv: 1,5 mm 15 m/min

• Připojené zatížení: 11 kW / 40 kVA / 70 A / 3 x 400 V

• Provozní tlak: 4,8-6,9 barů

• Max. spotřeba vzduchu (přívod): 0,10 m³/min (orientační hodnota)

• Plocha (s dopravníkem třísek) D x H cca: 3682 x 1430 mm

• Celková výška (max.): 1900 mm

Přídavné vybavení

• Vysoce přesný držák vyvrtávací tyče Ø25 mm s vnitřním chlazením (Oesterle).

• Přesné redukční pouzdro D=25/16 (Oesterle)

• Přesné redukční pouzdro D=25/12 (Oesterle)

• Přesné redukční pouzdro D=25/06 (Oesterle)

• Upínací sklíčidlo ER20, stopka D=25 mm (Oesterle)

• Přesný upínací držák pro upínací nástroj SH26 mm, levý, výška 70 mm

• Radiální vrtací a frézovací hlava ER20 s vnitřním chlazením, 1:1, 6000 ot/min (MT)

• Radiální vrtací a frézovací hlava ER20 s vnitřním chlazením, 1:2, 12 000 ot/min (MT)

• Vnější držák soustružnických nástrojů, 1. strana 16x16 / 0088-00004 (Oesterle)

• Úhlový vnější držák soustružnických nástrojů, 2. strana 16x16 / 0088-00006 (Oesterle)

• Vysokotlaké čerpadlo 40 bar s vyměnitelnou filtrační vložkou

• Pistole na chladicí kapalinu včetně vlastního čerpadla

• Upínací sklíčidlo

Stroj pracoval s chladicím mazivem! Značka: Typ: Castrol Hysol MB 50

Napínání hlavního a protivřetena je hydraulické a nastavitelné tlakem! Na protivřetenu je namontováno kleštinové sklíčidlo s omezením zdvihu! Přednastavení nástroje je měřicí sonda, která slouží pouze k měření nástrojů! Funguje rovněž správně! Tlak chladicího maziva je 7 barů a lze jej pomocí kódu M zvýšit na maximálně 40 barů! Vyjímání obrobků je trvale instalováno ve stroji a lze jej libovolně programovat! Zásobník pro vkládání tyčí je součástí dodávky! Podle návodu k obsluze zvládne nakladač tyčí 1500 mm.
