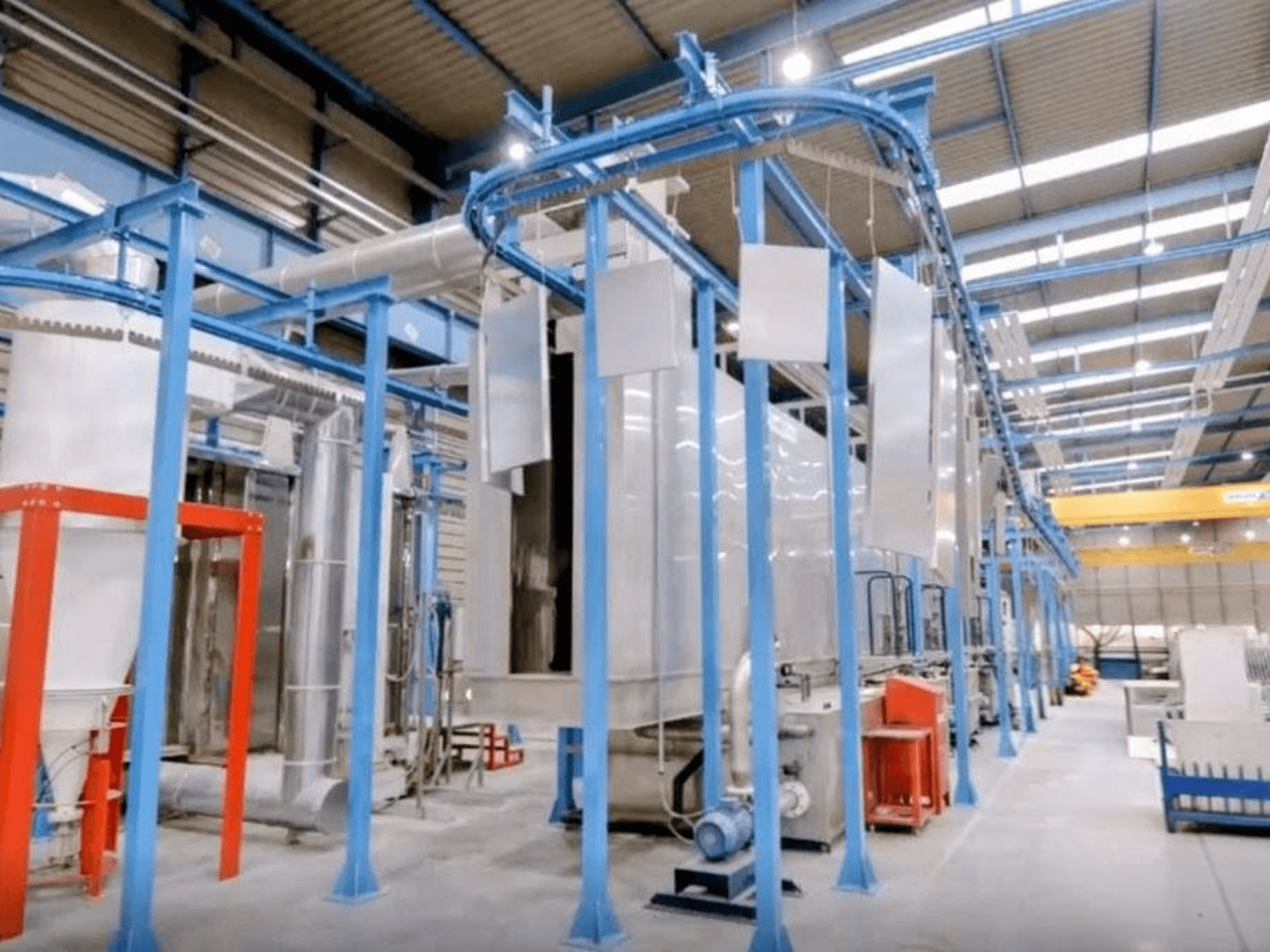

CABYCAL - lppES-OTH-CAB-2018-00001

• Dopravník

  • Typ: Visutý jednokolejový dopravník (poháněný frekvenčním měničem)

  • Rozsah rychlostí: 0,75 až 1,2 m/min (konstrukční rychlost 0,75 m/min)

• Vratný mechanismus (osa aplikace)

  • Max. vertikální zdvih: 2 200 mm (nastavitelný)

  • Vertikální rychlost: 0,14 až 0,6 m/s (nastavitelná)

  • Polohovací pohyb: Ruční nastavení

• Kapacita obrobků

  • Materiál obrobku: kov

  • Max. rozměry obrobku (D x Š x V): 1 000 x 100 x 2 000 mm

  • Průchodnost měřidla (Š x V): 300 x 2 200 mm

  • Maximální zatížení: 35 kg na 800 mm závěsný regál

  • Výrobní kapacita: 56 regálů/hodinu při rychlosti 0,75 m/min; 90 regálů/hodinu při rychlosti 1,2 m/min

• Systém nanášení práškového nátěru

  • Značka/model: Nordson Encore LT

  • Vratné mechanismy: 2x elektronické vratné mechanismy

  • Automatické stříkací pistole: 4x automatické práškové pistole s individuálními řídicími moduly

  • Prášková kabina a rekuperace: Kabina s rekuperačním cyklónem a absolutním filtrem s automatickým pulzním čištěním

  • Rychlost proudění vzduchu u otvorů: cca 0,5 m/s

• Součásti linky a tepelné zařízení

  • Tunel pro předúpravu: 5stupňový čisticí tunel s chemickými lázněmi, odsávacím ventilátorem par, předřazenými elektromagnetickými ventily

  • Sušicí pec: Plynová, s vnitřním výměníkem tepla, 2x ventilátory pro recirkulaci vzduchu, 2x ventilátory pro vzduchovou clonu

  • Vytvrzovací (polymerizační) pec: plynová, s vnitřním výměníkem tepla, 2x ventilátory pro recirkulaci vzduchu, 1x ventilátor vzduchové clony, 1x horní odsávací ventilátor

  • Hořáky pecí: BALTUR (kód 17080010 / BTG 15 5060HZ)

  • Maximální provozní teplota: 180 °C

• Napájení a technické požadavky

  • Elektrické připojení: 400 VAC, 3fázové + nulový vodič + uzemnění, 50 Hz

  • Celkový elektrický příkon: 90 kW (požadavek na přívod přibližně 80 kW)

  • Spotřeba elektrické energie: ~80 % (bez aplikační kabiny)

  • Palivo pro vytápění: zemní plyn

  • Tepelný výkon: celkem 520 kW (instalovaný výkon 650 kW / spotřeba ~420 kW s rekuperací tepla)

  • Stlačený vzduch: Čistý, suchý vzduch při 6–8 bar (2x 1/2" přípojky + 1x 1" přípojka pro nanášení)

  • Voda z reverzní osmózy: 1bodová distribuce (TTS) při 2–3 barech; ~600 l/h přes 2" přívod

  • Požadavky na budovu: 4–5 střešních průchodů pro odtahové komíny; pro odvod vody z předčištění se doporučuje jímka na odpadní vodu/příkop

Doplňkové vybavení

• 1x ruční prášková pistole s integrovanou řídicí jednotkou

• 1x Kompletní prosévací jednotka s 10 m přívodní hadicí

• 1x zásobník na prášek o kapacitě 36 kg

• 1x rekuperační venturiho čerpadlo
