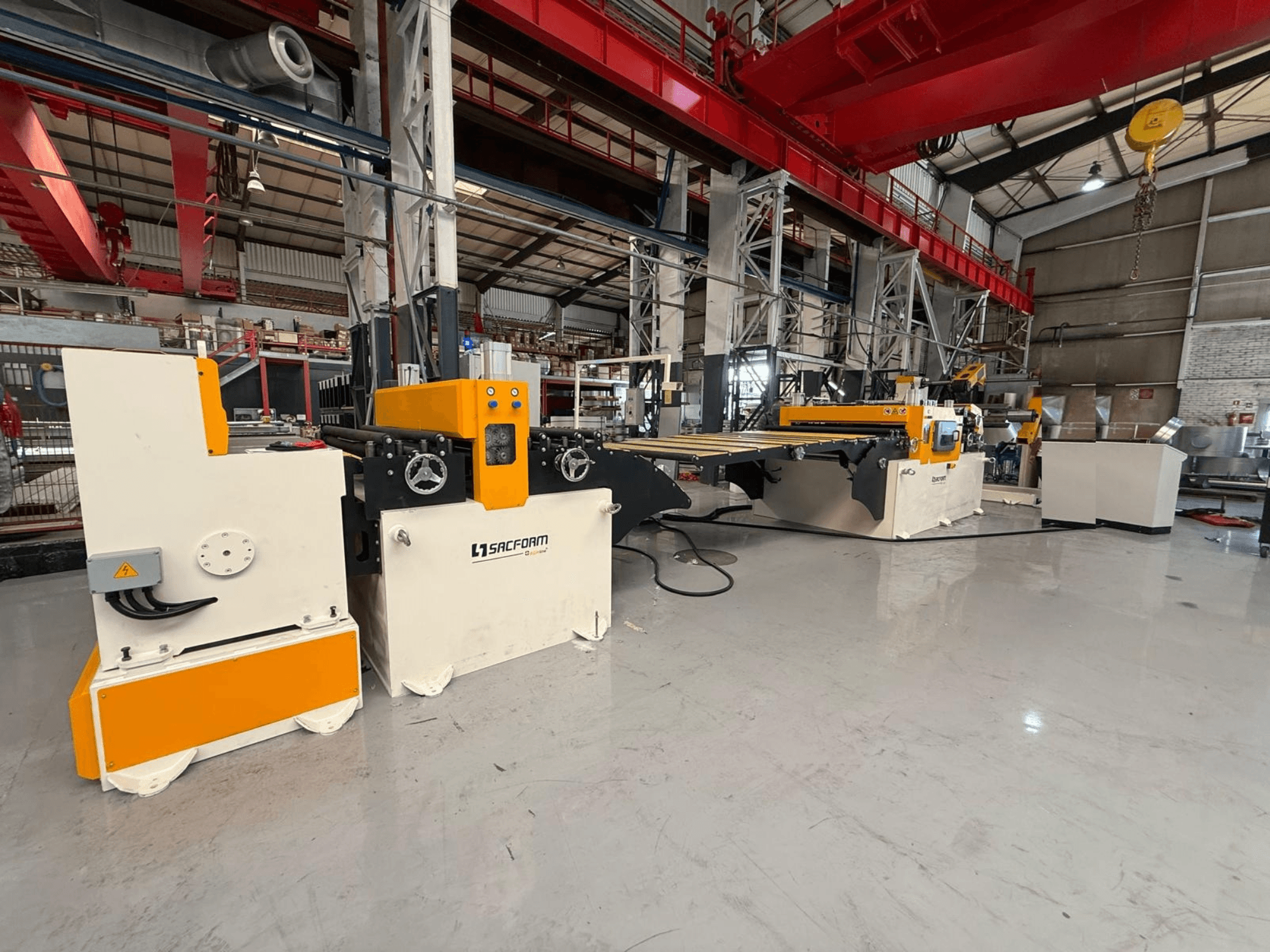

SACFORM - CRL1503-6PL-OTH-SAC-2025-00001

• Kapacita: šířka 1500 mm × tloušťka 1–3 mm (AL/MS), až 1,5 mm (SS), svitky o hmotnosti 6 tun

• Materiály: hliník (AL), měkká ocel (MS), nerezová ocel (SS)

• Rozměry hotového plechu: šířka 500–1 500 mm; délka 500–4 000 mm

• Specifikace svitků: vnitřní průměr 490/610 mm; vnější průměr max. 1 400 mm; hmotnost max. 6 000 kg

• Rychlost linky: 30 m/min volná pracovní rychlost (střih se spouštěním a zastavováním přidává ~2,5 s na jeden řez)

• Obsluha: 1

• Napájení a přípojky:

  • Elektřina: 380 V, 3 fáze, 50 Hz; pomocné napájení 220 V, 50 Hz; solenoidy 24 V DC

  • Instalovaný výkon 32 kW; typická provozní spotřeba 13 kW

  • Pneumatický vzduch: 6 bar

  • Hydraulika: provozní tlak 120 bar; hlavní provozní tlak 220 bar; 2 hydraulické jednotky, každá o objemu 40 l

• Řízení a elektronika: PLC Siemens; elektronika a ovládací panel Siemens/Rexroth; 7" dotyková obrazovka; možnost vzdálené podpory

Konfigurace linky (zahrnuté moduly a klíčové specifikace)

• Hydraulický vůz pro nakládání svitků:

  • Nosnost 6 000 kg (jedna cívka), max. šířka 1 500 mm, max. vnější průměr 1 400 mm

  • V-tvarová lože, hydraulický posuv a zvedání (zdvih 300 mm), ovládání z panelu

• Hydraulický odvíječ s jedním trnem:

  • Nosnost 6 000 kg; max. šířka pásu 1 500 mm; vnitřní průměr 490–610 mm; vnější průměr 1 400 mm

  • Hydraulický trn s kuželovým roztažením; motorizovaný buben s reduktorem, nastavitelná rychlost

  • Horní přítlačné/bezpečnostní rameno; laserový senzor pro řízené odvíjení a automatické zastavení

• Automatická naváděcí/navíjecí plošina se servopoháněným ohýbacím ramenem:

  • Automatické navádění svitku a přenos do rovnačky

  • Ohýbací rameno: 2 válce Ø 110 mm, servopohon; 2 písty

  • Pohyb platformy: hydraulický nahoru/dolů a dopředu/dozadu; automatický, bez ručního navlékání

• Rovnací jednotka:

  • Rychlost až 30 m/min; pracovní šířka 500–1500 mm

  • Celkem 11 válců: 7 rovnacích, 2 podávací, 2 upínací (všechny Ø 110 mm)

  • Motorické nastavení rovnací jednotky; hydraulicky otevíratelná skupina válců

  • Pneumatický tlak válců; převodová skupina s malou vůlí; materiál ozubených kol 8620

  • Svislé ložiskové vedení; 2 vodicí jednotky; nastavení šířky pomocí převodového systému

  • Včetně funkce nanášení PVC povlaku

• Servopoháněný podavač:

  • Rychlost až 30 m/min; max. šířka 1500 mm; tloušťka 1–3 mm

  • 2 servoválce (horní/spodní) Ø 110 mm; materiál válců 4140

  • Řízení řezu na délku pomocí enkodéru; pneumatický tlak; převody s malou vůlí

  • Vedení: oboustranná boční vedení, vodicí válečky v horizontální rovině, nastavení šířky pomocí ozubeného převodu, vyrovnání vpravo/vlevo do 90°

  • Servořízení: automatický cyklus podávání, programovatelná rychlost, programovatelná délka a počet řezů, paměť pro 250 programů a až 50 délek, 7" dotykový displej, 8 externích výstupů

• Nůžky typu gilotina se spouštěním a zastavením:

  • Řezací kapacita 1–3 mm; šířka 1500 mm

  • Materiál čepele 2379; čepele s vysokým obsahem uhlíku a chromu; 2 hrany horní, 4 hrany dolní

  • Nastavitelná mezera mezi čepelemi; mechanické upnutí plechu

  • Ztráta cyklu přibližně 2,5 s na jeden řez; teflonové vodicí lišty na řezacím nosníku

• Značky hydraulických a pneumatických komponentů: hydraulické ventily Bosch Rexroth/Bucher; pneumatika Festo/Pemaks; motory Gamak/Yilmaz

• Elektroinstalace/automatizace: PLC Siemens; komponenty Siemens/Rexroth; rozvaděč a automatizační systém

Poznámky

• Kapacita pro nerezovou ocel je omezena na maximální tloušťku 1,5 mm.

• Uvedených 30 m/min je rychlost volného pohybu; skutečný výkon závisí na cyklu start-stop stříhání (~2,5 s na jeden řez).
