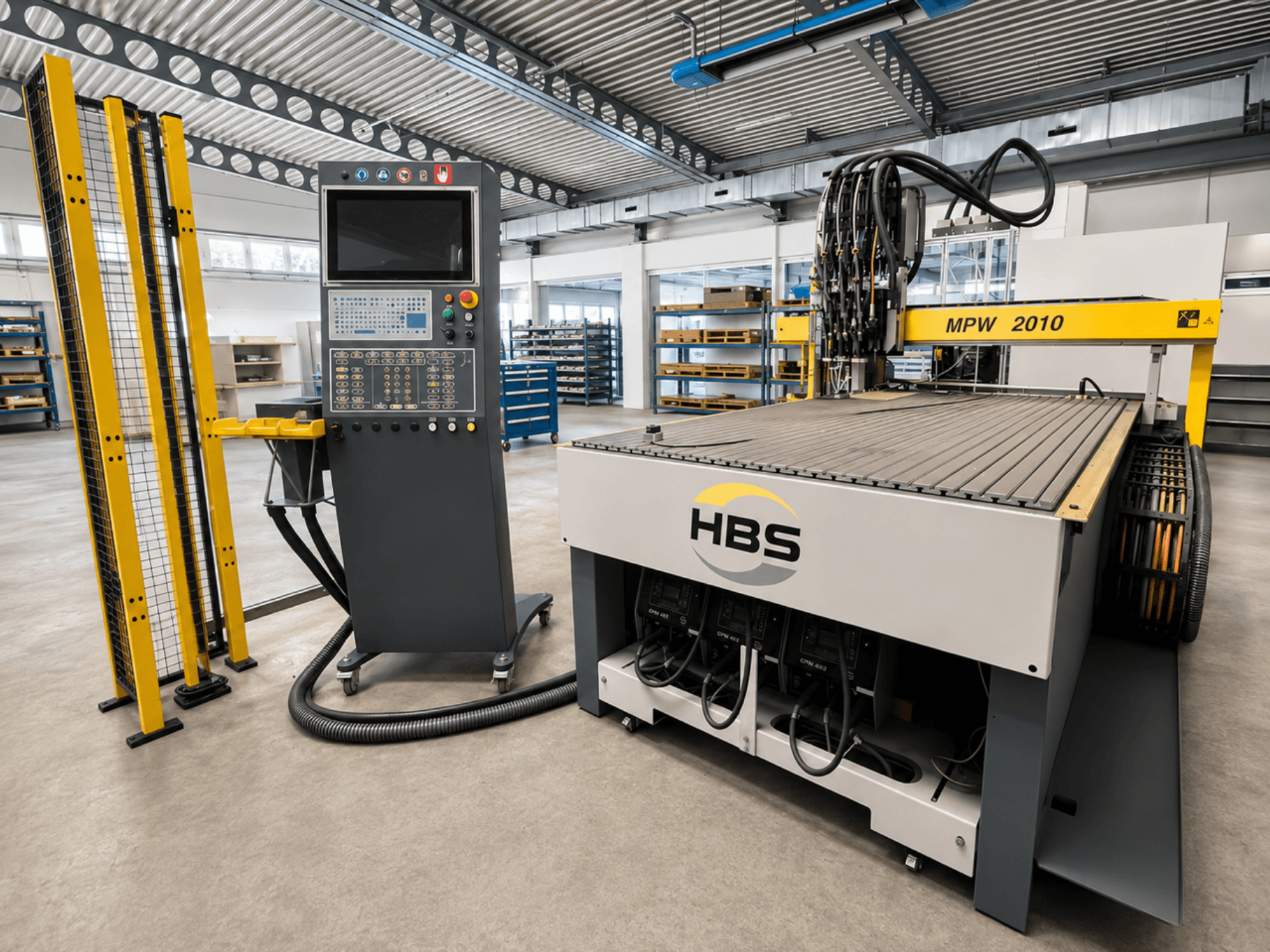

HBS - MPW 2010/3K/4MZ/1FKDE-OTH-HBS-2019-00001

- Pracovní rozsah (osa X): 1250 mm (hlavy 1 až 3) / max. 1450 mm

- Pracovní rozsah (osa Y): 2250 mm

- Pracovní zdvih (osa Z): 0–200 mm (motorizovaný, volně programovatelný, celkový zdvih 215 mm)

- Rychlost pojezdu (osa X/Y): cca 48 m/min

- Rychlost pojezdu (osa Z): cca 25 m/min

- Svařovací výkon: cca 30 až 40 svorníků/minutu

- Přesnost stroje (ocel/hliník): ± 0,2 mm (pro šrouby HBS CD Ø 3–Ø 8 mm)

- Průměry svorníků: Ø 3 mm až Ø 8 mm (s přírubou)

- Délky šroubů: 8 mm až 40 mm (výstupní posuv pro 7 až 50 mm)

- Napájení: 3 x 400 V AC / 32 A / 50–60 Hz

- Příkon: max. 12 kVA

- Připojení vzduchu: min. 6 bar, max. 10 bar

- Spotřeba vzduchu: cca 10 l/svařený čep

- Řídicí jednotka: HBS PC Control (Schneider Electric)

- Napájecí jednotky: 3x HBS-CDMI 2402 / 230 V EU

- Automatické podavače svorníků: 1x plně automatický podavač svorníků HBS VBZ-3 s násypkou

- Automatické svařovací hlavy: 1x automatická svařovací hlava HBS KAH 412C s LCD displejem

- Bezpečnostní systém: bezpečnostní světelná clona kategorie 4 (výška 1500 mm) s oboustranným ochranným plotem a nouzovým zastavením

Součástí dodávky je:

Kufr na nářadí/přestavovací sadu HBS pro KAH 412, pneumatické upínací zařízení (HBS-PN-NH), rozprašovač se 3 tryskami (MPW TC), přestavovací sadu VBZ-U6 (Ø 3, 4, 6, 8 mm)
