CHANGO - AUDI TSV D5 TÜRDE-ROB-OTH-2020-00001

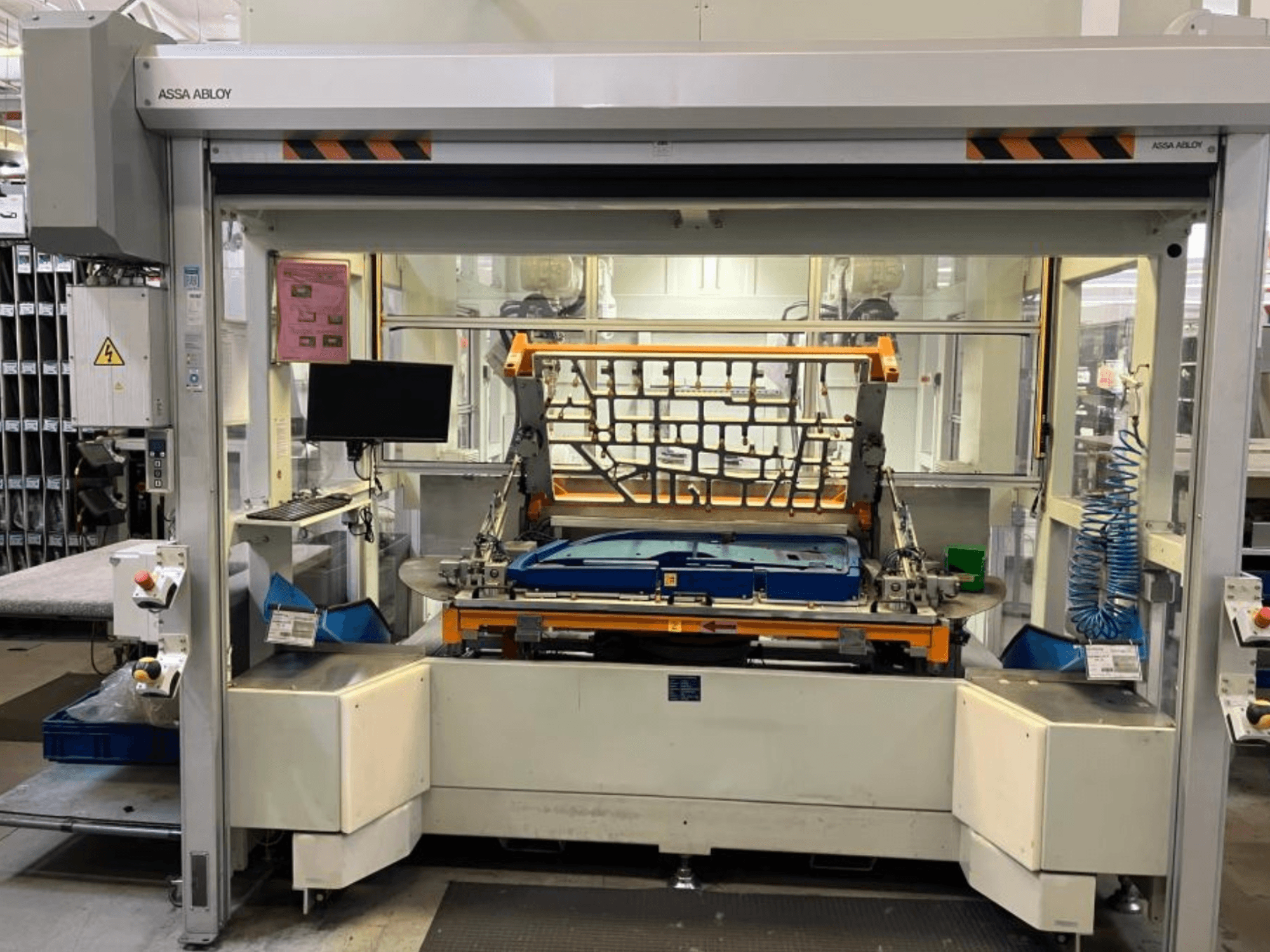

Stroj CHANGO

• Ultrazvukový svařovací systém

• Značka řídicí jednotky: Siemens

• Model řídicí jednotky: PLC S7-300 / S7-1500

• Počet robotů: 2

• Výška nakládky / vykládky: 900 mm

• Doba cyklu: 262 s (bez nakládání/vykládání)

• Požadovaná doba cyklu: 350 s

• Otočení otočného stolu: 180°

• Počet svařovacích bodů: 85

• Povrchové svařovací body: 10

• Body připevnění čepů: 71

• Body připevnění žeber: 4

• Počet sonotrod na robota: 3

• Doba výměny sonotrody: 10 s

• Doba svařování na jeden bod: 5 s

• Značka ultrazvukového generátoru: Herrmann

• Výkon generátoru: 1 kW

• Ultrazvuková frekvence: 35 kHz

• Frekvence měniče: 35 kHz

Včetně robotů

• Výrobce: ABB

• Model: IRB 2600-20/1,65

• Počet kusů: 2

• Nosnost: 20 kg

• Počet os: 6 (na robota)

• Max. dosah: 1650 mm

• Hmotnost robota: 272 kg

• Řídicí jednotka pro roboty: Řídicí jednotka ABB

Doplňkové vybavení

• Rotační indexovací stůl

• 2 upínací přípravky (PU + mosazné vložky)

• Ultrazvukové generátory Herrmann (2 ks)

• Měniče Herrmann (6 ks)

• Vnitřní chlazení sonotrody

• Rychlýměnič nástrojů

• Pneumatické komponenty (Festo)

• Lineární vedení (ABBA / HIWIN)

• Elektrické komponenty Omron / Schneider

• Elektrická rozvaděčová skříň

• Dotykový panel Siemens TP1200

• Odtahový systém

• Elektrická roletová klapka

• Bezpečnostní světelná závora (SICK / Leuze)

• Bezpečnostní spínač Pilz

• Pneumatické válce

• Snímače posuvu

• Manometr

• Údržbové dvířka

• Rám stroje

• Nastavitelné podložky nohou
