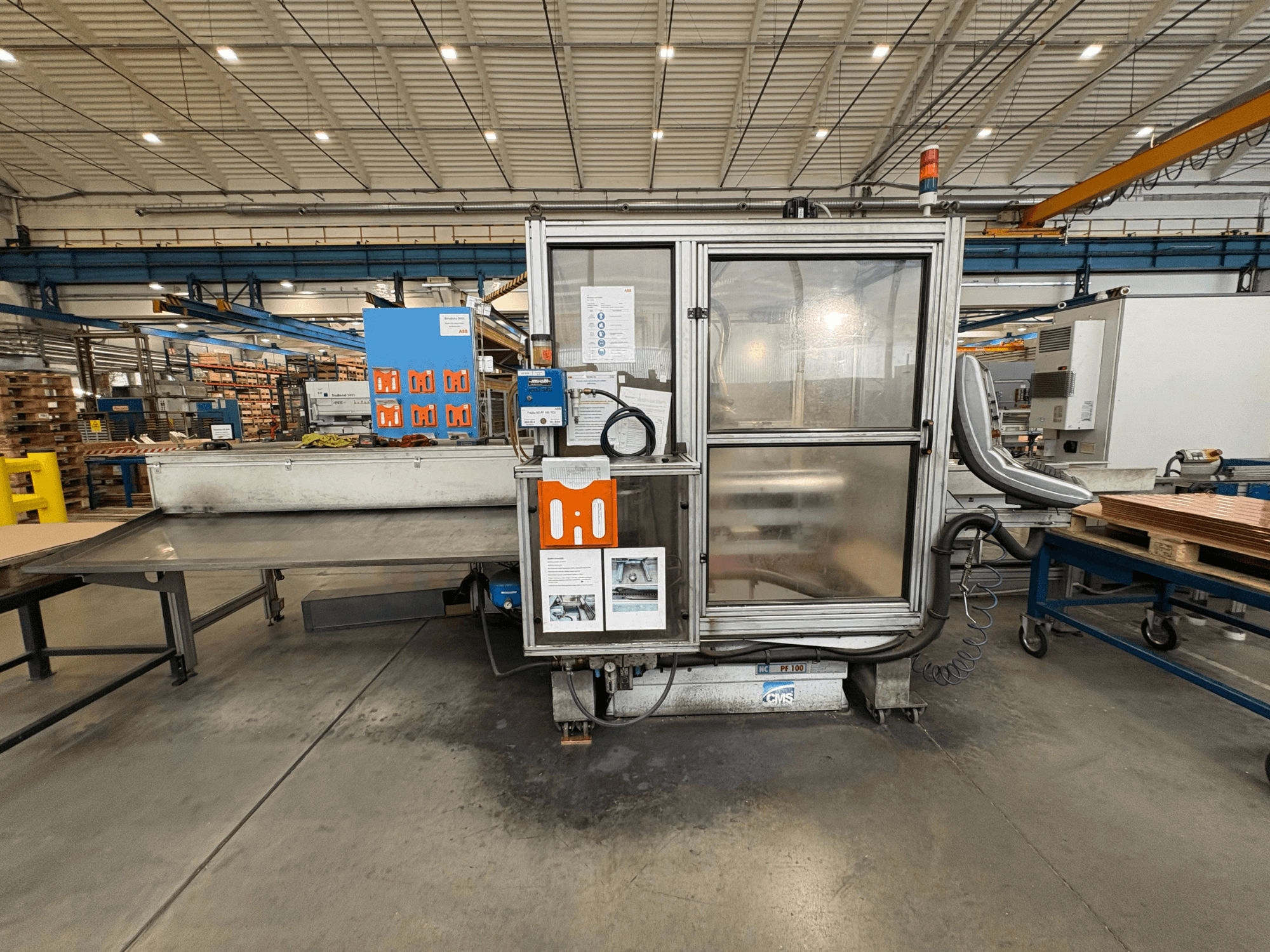

CMS - NC PF 100 TCUCZ-CNC-CMS-2013-00001

• Kapacita materiálu:

  • šířka 30 mm, délka 150 mm, tloušťka 5 mm.

  • Max: šířka 150 mm, délka 2000 mm, tloušťka 15 mm

• Nástroje:

  • Stojan s 8 polohami a pneumatickým pohybem

  • Automatická výměna nástrojů

  • Maximální délka nástroje: 210 mm

  • Maximální průměr nástroje: 35 mm

• Napájení a inženýrské sítě:

  • Napájení: Napájení: 400 V ±10/-15 %, 50/60 Hz.

  • Provozní tlak: 6 barů

• Software a monitorování:

  • Software CMS Manager

  • Monitorování vřetena v reálném čase

  • Možnost vzdálené diagnostiky

• Rozměry systému:

  • Délka: 5875 mm

  • Včetně přívodního dopravníku: 1985 mm.

  • Včetně výstupního dopravníku: 2160 mm

  • Šířka: 1630 mm

• Speciální úpravy:

  • Mechanické úpravy:

    • Pracovní výška upravena na 960 mm (z 965 mm)

    • 50 mm izolační deska + 10 mm plech pro vyrovnání EHRT

    • Dvoukanálový systém nouzového zastavení (zvýšená bezpečnost)

  • Automatizace a integrace:

    • Specializované rozhraní I/O signálu pro komunikaci EHRT

    • Připojení k síti Ethernet (TCP/IP)

    • Protokol založený na souborech: PRODUCED.TXT pro sledování kódu dílu

    • Obousměrná výměna signálů (pohotovostní načítání dílů, načítání dílů, nouzové situace)

Další vybavení

• Podávací dopravník s válečky

• Zpomalovací fotobuňka pro detekci přiblížení

• Vykládací dopravník pro hotové díly

• Sběrné nádrže na odpad pod pracovním prostorem

• Displej (15" barevný monitor TFT)

• Bezpečnostní kryt proti pohyblivým částem

• Externí zařízení pro rozprašování vzduchu a olejové mlhy (nahrazuje původní 6l jednotku)
