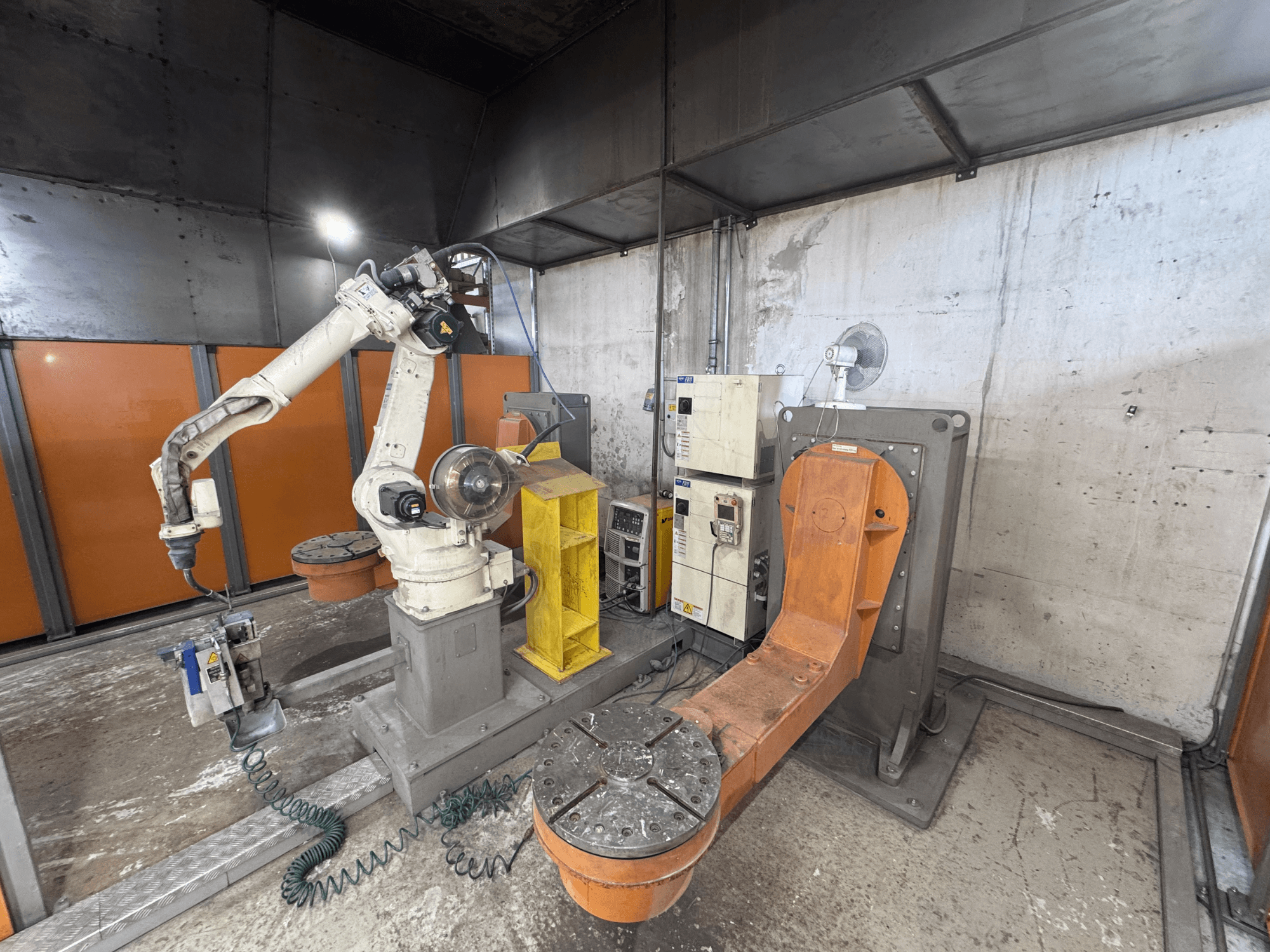

DAIHEN - VARSTROJ FD-B4L 1GM/2DMHU-ROB-DAI-2017-00001

• Hlavní specifikace robota: Robot má užitečné zatížení 4 kg (zápěstí), dosah 2 008 mm, opakovatelnost ±0,08 mm.

• Systém pohonu: Střídavé servomotory

• Maximální nosnost horního ramene: 20 kg

• Rozsahy os: J1 ±170°; J2 -155°/+100°; J3 -170°/+190°; J4 ±155°; J5 -45°/+225°; J6 ±205°.

• Rychlosti os: J1 195°/s; J2 200°/s; J3 200°/s; J4 420°/s; J5 420°/s; J6 600°/s

• Přípustné momenty zápěstí: J4 10,1 Nm; J5 10,1 Nm; J6 2,94 Nm.

• Přípustná setrvačnost: J4 0,38 kg/m²; J5 0,38 kg/m²; J6 0,03 kg/m²

• Montážní polohy: Podlaha, stěna, strop

• Provozní podmínky: 0-45 °C; 20-80% vlhkost

• Řídicí jednotka robota: FD-11 (možnost ovládání až 54 nezávislých os)

• Výukový přívěsek: Ovládací panel WiTP

• Napájení zařízení: 3 x 400 V / 50-60 Hz

• Podmínky: Přibližně max. 1 000 provozních hodin; zkontrolováno technikem před cca 6 měsíci.

• Přiložená dokumentace: Instalační příručky; příručky pro obsluhu a údržbu; certifikát CE; prohlášení o shodě

Další vybavení

• Svařovací zdroj: Invertor Welbee P500L (W)

  • Svařovací proud DC: 30-500 A

  • Pulzní svařovací proud: 30-400 A

  • Pracovní cyklus: 60 % při 500 A; 100 % při 410 A; 80 % při 400 A pulzním proudu

  • Průměr elektrody: 0,8-1,2 mm

• Svařovací hořák: RTW5000H, chlazený vodou

• Externí osy/polohovadla: 2x P500 L-VN ROBO polohovadlo/rotor; funkce Multi-Synchromotion.

• Bezpečnostní systém: Optický a fyzický bezpečnostní zábranný systém

• Chladicí jednotka

• Rozhraní robota

• Rozhraní CAN

• Nakládací palety
