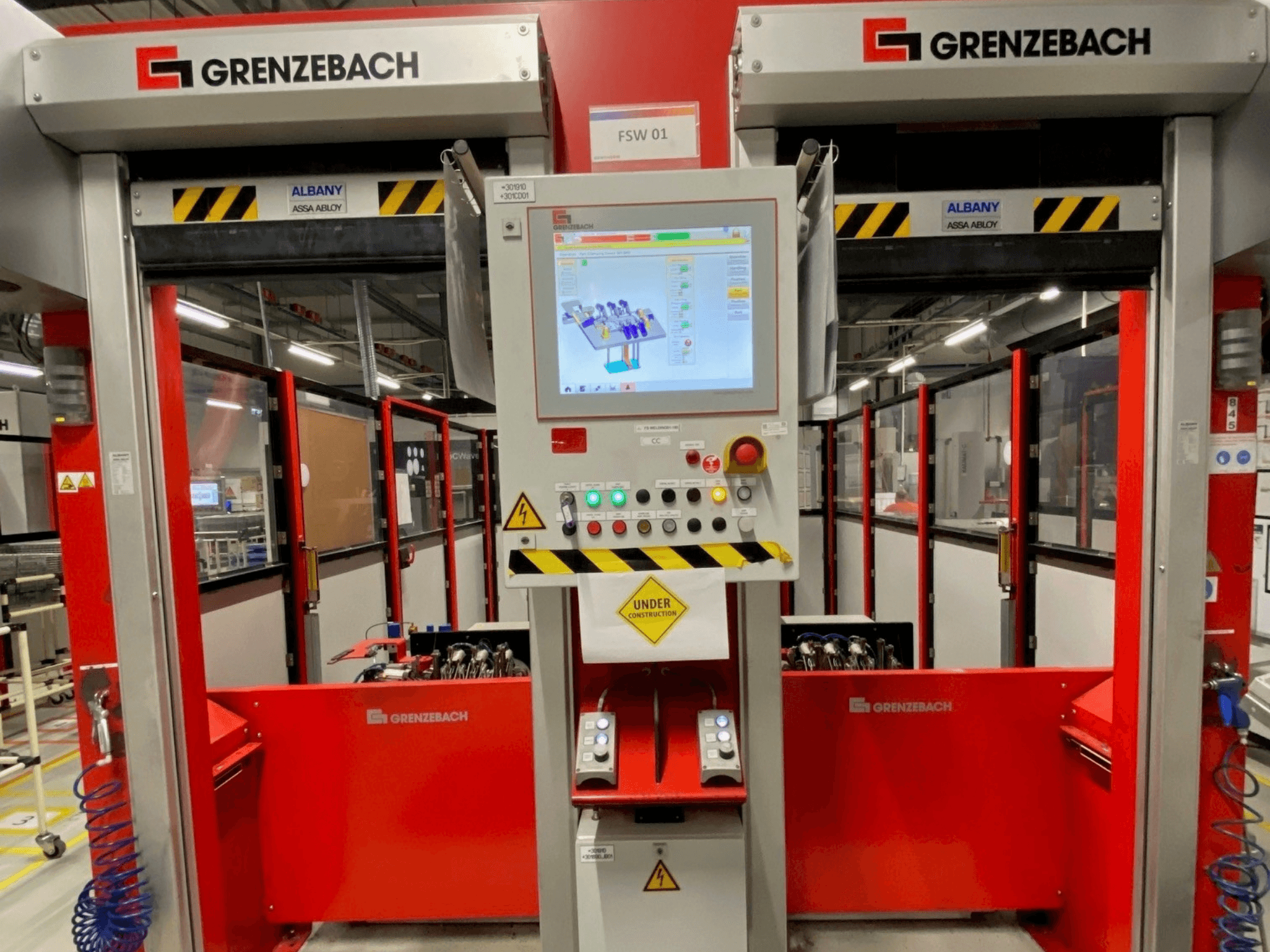

GRENZEBACH - FSW GenRob 01HU-ROB-GRE-2016-00001

• Opakovatelnost polohy: ±0,08 mm

• Objem pracovního prostoru: 68 m³

• Poloha montáže: na podlahu

• Stupeň ochrany: IP65

• Vertikální procesní síla: 8 000 N

• Horizontální procesní síla: 8 000 N

• Řídicí jednotka: KUKA KR C4

Vřeteno FSW

• Výrobce: MAG IAS

• Typ: FSW2.2 / HSK63

• Držák nástroje: HSK 63 A

• Max. otáčky vřetena: 10 000 ot./min

• Jmenovitá rychlost vřetena: cca 3 900 ot./min

• Jmenovitý točivý moment S1: 42 Nm

• Max. točivý moment S6 40 %: 52 Nm

• Jmenovitý výkon vřetena S1: cca 17 kW

• Typ motoru: Asynchronní

• Jmenovitý proud motoru: 33 A

• Chlazení: voda/glykol (max. 5 bar)

• Hmotnost vřetena: 90 kg

• Max. průměr vřetena: 300 mm

• Přibližná délka vřetena: 285 mm

• Typ ložiska: hybridní

• Průměr ložiska: 80 mm

Upínání nástroje

• Systém: MAPAL KS 63-08

• Vtahovací síla: 18 kN

• Upínání nástroje: Ruční

• Snímače síly vřetena: 3 × 120°

Upínání obrobku / hydraulika

• Výrobce: Römheld

• Hydraulická jednotka: 8457-104

• Max. provozní tlak: 200 bar

• Nastavení provozního tlaku: 150 bar

• Průtok: 2,0 l/min

• Objem nádrže: 27 l

• Hydraulická kapalina: HLP 32

• Výkon motoru: 0,75 kW

• Napájení: 400 V / 50 Hz

Elektrické parametry / napájení

• Provozní napětí: 400 V

• Frekvence: 50 Hz

• Řídicí napětí: 24 V DC

• Příkon: cca 28 kW

• Minimální tlak stlačeného vzduchu: 6 bar

• Spotřeba stlačeného vzduchu: cca 4 m³/h

Doplňkové vybavení

• Kryt robotické buňky: 301.910 + MCC01

• Ochranné dveře: Assa Abloy Albany RP 300 (EN 13241-1)

• Zabezpečení pracovního prostoru: světelné závory

• Hydraulický upínací systém (Römheld HPU 8457-104)

• Chladicí jednotka vřetena (voda/glykol)

• Rozvaděč KUKA KR C4

• Ruční ovládací stanoviště
