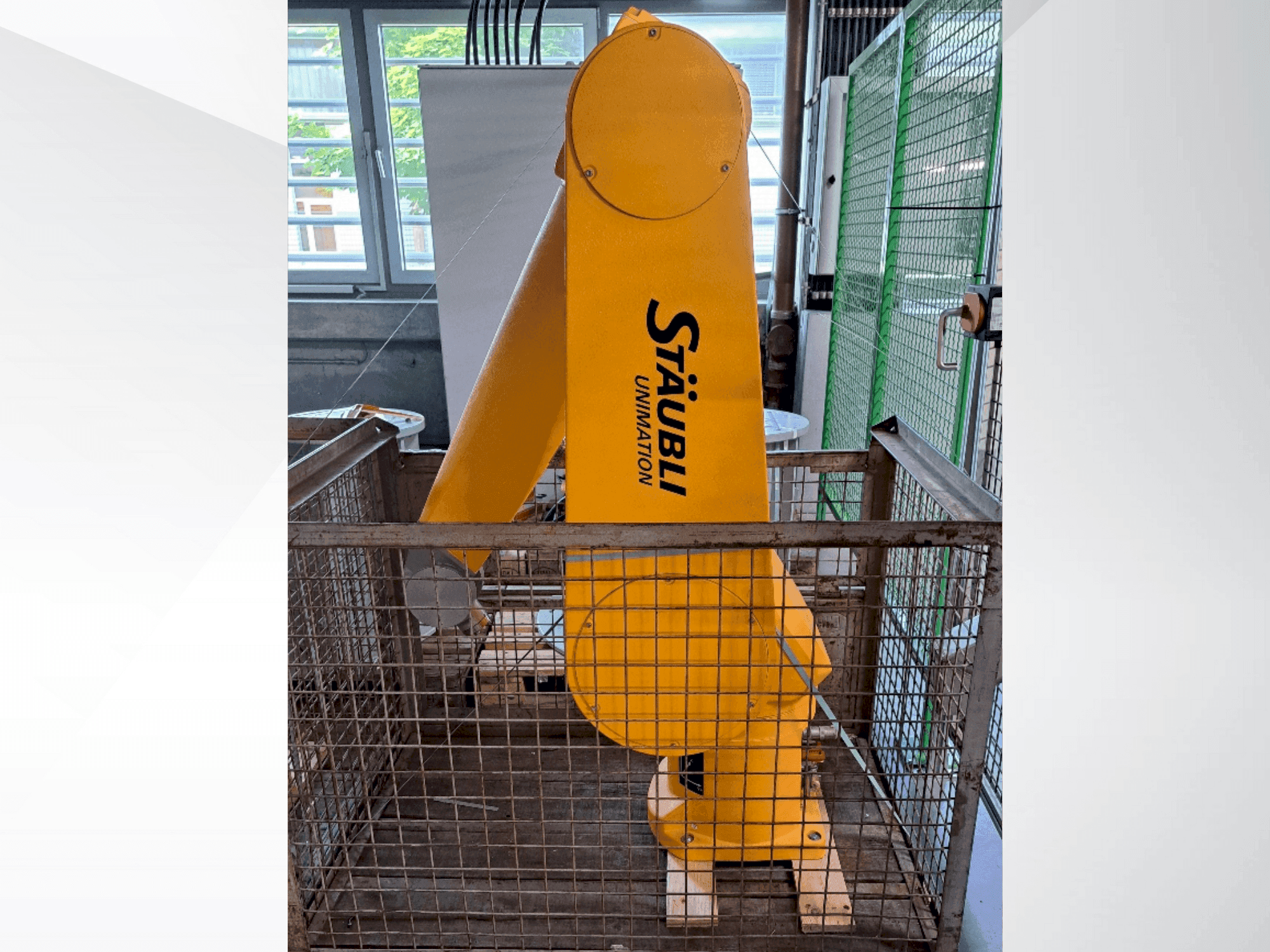

STAUBLI - RX160 LDE-ROB-STA-2017-00002

Výhody stroje

Technické výhody stroje:

• Všechny osy jsou vybaveny brzdami

• Třída ochrany (zápěstí): IP65 (IP67) podle normy NF EN 60529

• Rozsah pracovních teplot: +5°C až +40°C

• Tolerance vlhkosti: 30% až 95% bez kondenzace

• Jmenovité zatížení: 14 kg

• Dosah (mezi osami 1 a 6): 2010 mm

• Opakovatelnost: ±0,05 mm (ISO 9283)

Obrobek

• Maximální dosah (mezi osami 1 a 5): 10 mm: 1900 mm

• Minimální dosah (mezi osami 1 a 5): 1900 mm: 462 mm

• Minimální dosah (mezi osou 2 a 5): 462 mm: 463 mm

• Minimální dosah (mezi osami 3 a 5): 463 mm: 925 mm

Rozsah pohybu

• Osa 1: ±137,5°

• Osa 2: ±150°

• Osa 3: ±150°

• Osa 4: ±270°

• Osa 5: +120°/-105°

• Osa 6: ±270°

Maximální rychlost

• Osa 1: 200°/s

• Osa 2: 200°/s

• Osa 3: 255°/s

• Osa 4: 315°/s

• Osa 5: 360°/s

• Osa 6: 870°/s

• V těžišti nákladu: 12,3 m/s

Další informace

Maximální setrvačnost (osa 5): 2,8 kg.m²

Maximální setrvačné hmoty (osa 6): 0,7 kg.m²
