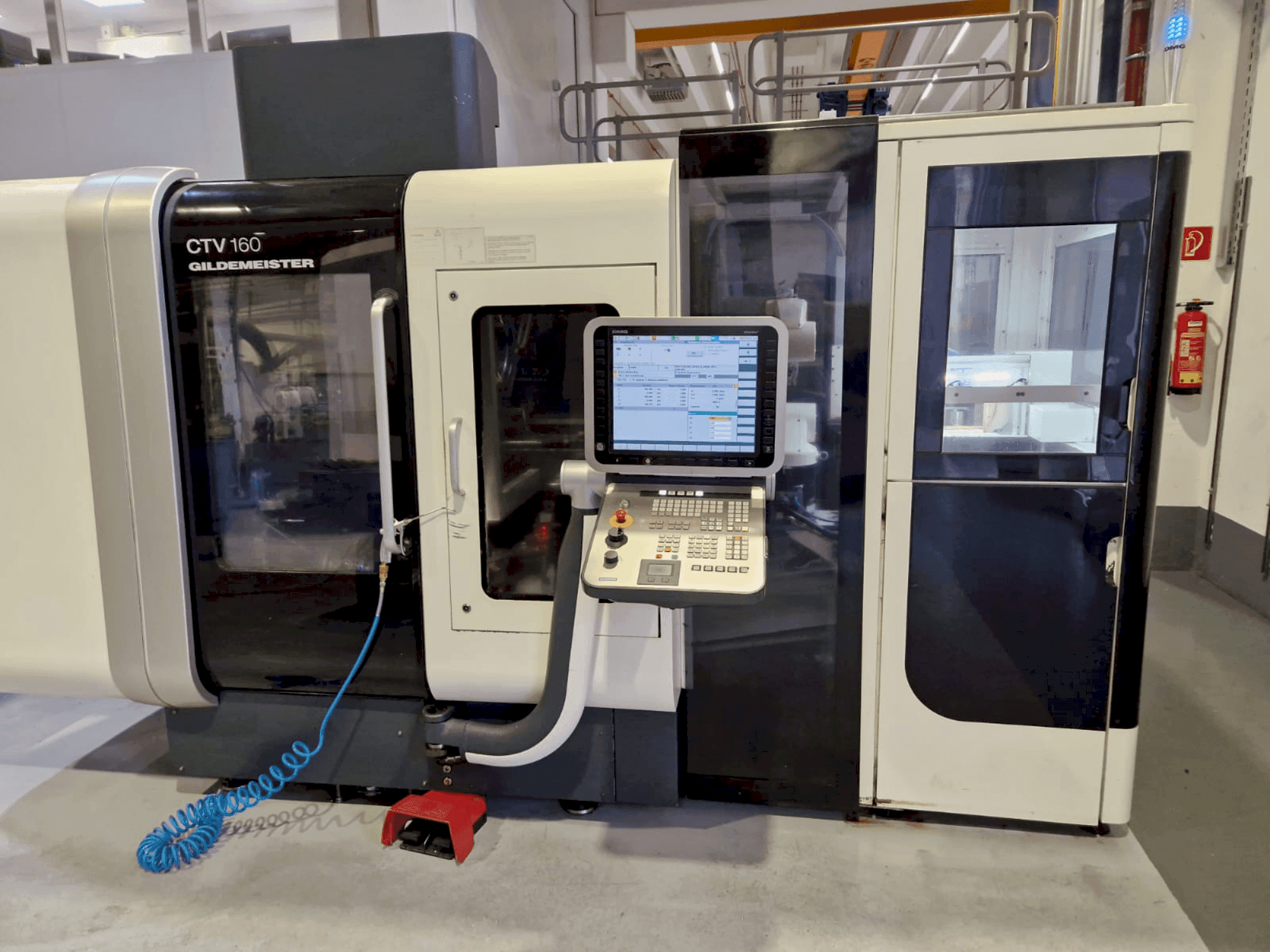

DMG - Gildemeister CTV 160DE-TUR-DMG-2010-00001

Další vybavení

• Stroj s jednou pracovní plochou a přídavným úložištěm dílů vč. robot
• Nástrojová revolverová hlava s 12 stanicemi, průměr stopky Ø30mm, DIN 69880, všechny polohy poháněné
• Plný upínací válec SMW SIN-S-85-LPS-X
• 3-čelisťové sklíčidlo s klínovou tyčí se systémem rychlé výměny čelistí, ROTA THW PLUS 165-43 od Schunk
• Systém sledování poškození nářadí ARTIS, typ CTM
• Chladicí systém s pásovým filtračním systémem 40 µm, dodávané množství 20 / 40 l/min, při 8 / 20 barech, objem nádrže chladicí kapaliny cca. 600 litrů
• Konstrukce s kloubovým pásem dopravníku třísek s integrovanou nádrží na chladící mazivo kapacita cca. 120 litrů, výška odvodu třísek 1100mm
• Integrované odsávání olejové mlhy 400 m³/h
• 15násobný systém oběhu palet pro max. rozměry obrobku Ø115x60mm, vč. Robot KUKA KR5 sixx R850 s 3prstovým středovým chapadlem pro max. 5,3 kg a otočnou stanicí chapadla
• Kamerový systém pro rozpoznávání dílů

Výhody stroje

Kvalitativní výhody stroje

• Kroutící moment při 100 % ed: 135 nm (hlavní pohon), 13 nm (nosič nástroje)
• Točivý moment při 40 % ed: 176 nm (hlavní pohon), 18 nm (nosič nástroje)
• Hlava vřetena din 6353 velikost 140h5
• Max. Ovládací síla fv při 70 bar: 34 kn

Technické výhody stroje

• Točivý moment: 135 nm (100 % ed), 176 nm (40 % ed)
• Max. Průměr obrobku: Ø115 mm / max. Délka obrobku: 60 mm
• Vysoce výkonný hlavní pohon a nosič nářadí
• Systém rychlé výměny čelistí pro 3-čelisťové elektrické sklíčidlo
• Integrované systémy chlazení a správy čipů
• Systém sledování rozbití nářadí artis
