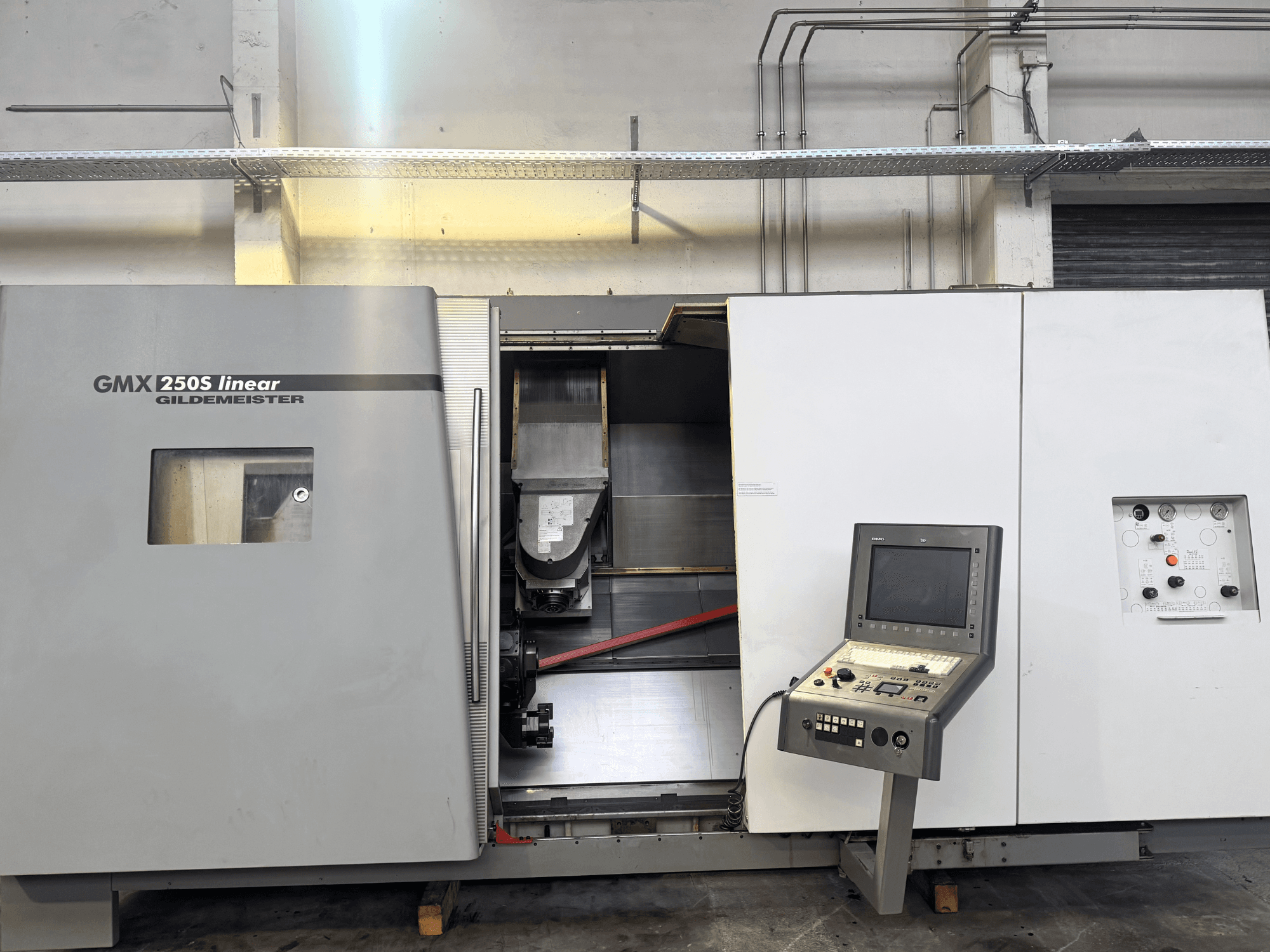

DMG - GILDEMEISTER GMX 250S LinearDE-TUR-DMG-2008-00006

- Typ vedení: Válečková vedení

- Hlavní vřeteno:

- Příkon pohonu (100 % ED): 21 kW

- Výkon pohonu (40 % ED): 28 kW

- Rozsah otáček vřetena (100 % ED): 5000 ot./min

- Rozsah otáček vřetena (40 % ED): 5000 ot./min

- Základní otáčky: 850 ot./min

- Max. točivý moment (40/100 % ED): 240 / 320 Nm

- Typ pohonu: AC/1, integrovaný motor vřetena 76

- Otáčky osy C: 5000 ot./min

- Točivý moment osy C: 320 Nm

- Rozlišení osy C: 0,001 stupně

- Průměr upínacího sklíčidla: 200–315 mm

- Max. průměr tyče: 65 mm

- Příruba vřetena: plochá příruba 170 h5

- Průměr otvoru vřetena: 80 mm

- Průměr otvoru upínacího válce: 67 mm

- Průměr v předním ložisku: 120 mm

- Vřeteno pro nástroje / frézovací vřeteno:

- Držák nástroje: HSK63-A

- Maximální otáčky vřetena: 12 000 ot./min

- Příkon pohonu (100 % / 40 % ED): 13,2 / 22 kW

- Točivý moment (100 % / 40 % ED): 60 / 100 Nm

- Vřeteno 2 (protivřeteno – volitelně):

- Výkon pohonu (100 % / 40 % ED): 21 / 28 kW

- Maximální otáčky: 5 000 ot./min

- Průměr upínacího sklíčidla: 315 mm

- Max. průměr tyče: 65 mm

- Pracovní rozsah / průměr soustružení:

- Max. průměr otočného kruhu: 640 mm

- Max. průměr soustružení: 520 mm

- Max. průměr soustružení přes protilehlé vřeteno: 400 mm

- Max. průměr soustružení přes protilehlé vřeteno a revolverovou hlavu: 250 mm

- Max. průměr soustružení přes koník: 400 mm

- Vzdálenost vřeten: 1500 mm

- Délka soustružení (krátká / dlouhá): 1175 mm

- Hmotnost obrobku v upínacích částech (hmotnost příruby) max.: 150 (100) kg

- Střed těžiště obrobku od příruby vřetena max.: 200 mm

- Hmotnost obrobku (části hřídele) s koníkem max.: 800 kg

- Zdvih saní:

- Suvák 1 (horní): X1 = 550 mm, Y1 = 180 mm, Z1 (krátký/dlouhý) = 1185 mm, B1 = 240 stupňů

- Suvák 2 (volitelně): X2 = 180 mm, Z2 (krátký/dlouhý) = 1050 mm

- Sanice 3 (protiběžné vřeteno): Z3 (krátký/dlouhý) = 1150 mm

- Osa B:

- Maximální rychlost otáčení: 30 ot./min

- Točivý moment osy B (S6-40 %/max.): 2860 / 5720 Nm

- Rozlišení osy B: 0,001 stupně

- Hydraulické upínání (při 30 bar): 2000 Nm

- Zásobník nástrojů:

- Počet pozic pro nástroje: 36

- Max. hmotnost nástroje: 8 kg

- Max. délka nástroje: 400 / Ø80 mm

- Max. délka nástroje s volným prostorem: 250 / Ø125 mm

- Standardní průměr nástroje: Ø80 mm

- Max. délka nástroje bez volného prostoru: 230 / Ø80 mm

- Standardní rozměr f soustružnického nástroje: 40 mm

- Rozměr f soustružnického nástroje s volným prostorem, max.: 62,5 mm

- Standardní maximální naklápěcí moment nástroje: 60 (100) kg/cm

- Zdvih: 85 mm

- Revolverová hlava 2 (volitelně):

- Vybaveno poháněnými nástroji: Ano

- Počet nástrojových pozic: 12

- Průměr hřídele podle DIN 69880: 40 mm

- Počet poháněných nástrojů: 12

- Příkon pohonu (max. 100 % ED): 10,7 kW

- Točivý moment (max. 100 % ED): 32 Nm

- Rozsah otáček: 4000 ot/min

- Doba indexování (30/180 stupňů): 0,34 / 0,64 s

- Max. zatížení nástroje: 100 kg

- Přípustná nevyváženost způsobená zatížením nástroje: 63 Nm

- Pohon posuvu a rychloposuv (sáně 1, 2, 3):

- Rychlý posuv X/Ys/Z (sáně 1): 40 / 24 / 70 m/min

- Posuvná síla X/Ys/Z (sáně 1, S6-40 %): 7 / 11 / 7,5 kN

- Rozlišení pojezdu X/Ys/Z (sáně 1): 0,001 mm

- Kuličkový šroub X (suvák 1): Ø32 x 20 mm

- Kuličkový šroub Ys (suvák 1): Ø40 x 15 mm

- Lineární motor osy Z1: 1FN3600-4WB00

- Rychlý posuv X/Z (suvák 2): 24 / 36 m/min

- Posuvná síla X/Z (suvák 2, S6-40 %): 9 / 11 kN

- Rychlý posuv Z (suvák 3): 36 m/min

- Posuvná síla Z (suvák 3, S6-40 %): 13 kN

- Chladicí kapalina a dopravník třísek:

- Objem chladicí kapaliny: 370 l

- Příkon pohonu: 0,25 kW

- Čerpadlo chladicí kapaliny (ponorné čerpadlo): 202 l/min

- Dopravní kapacita: 100 kg/h

- Hydraulika:

- Objem: 40 l

- Výkon čerpadla 1/2: 5,5 kW

- Tlak čerpadla 1/2: 100 bar

- Průtok čerpadla 1/2: 38 l/min

- Pneumatika:

- Tlak: 6 bar

- Spotřeba vzduchu: 40 m³/h

- Chladicí jednotka:

- Objem chladicí kapaliny: 15 l

- Chladicí výkon: 4,5 kW

- Průtok: 15 l/min

- Výtlačný tlak: 6 bar

- Počet chladicích okruhů: 1

- Volitelné vybavení pro chladicí médium:

- Objem nádrže: 500 (1000) l

- Celkový příkon (standard/volitelně): 1,1 (5,1/12,6) kW

- Tlak čerpadla 1/2/3: 8 / (20/80) bar

- Průtok čerpadla 1/2/3: 20 / (40/11) l/min

- Jemnost filtru: 40 µm

- Chladicí výkon pro volitelnou výbavu 80 bar: 4,9 kW

- Přesnost podle VDI/DGQ 3441 (při T = 20 ± 2 °C):

- Tolerance polohy P v osách X1/Y1/Z1: 10 / 10 / 16 µm

- Tolerance polohy B: 10 mGrad

- Tolerance polohy X2/Z2: 10 / 16 µm

- Tolerance polohy Z3: 16 µm

- Střední rozptyl Ps v osách X1/Y1/Z1: 3 / 3 / 4 µm

- Střední rozptyl Ps v B: 3 mGrad

- Průměrná disperze Ps v osách X2/Z2: 3 / 4 µm

- Střední rozptyl Ps v Z3: 4 µm

- Elektrické parametry:

- Připojené zatížení: 75 kVA

- Provozní napětí: 400 V

- Frekvence: 50 Hz

- Pojistková ochrana (pomalu jiskřící): 125 A (VDE 0100)

- Řídicí napětí (střídavé / stejnosměrné): 230 V / 24 V

- Rozměry a hmotnost:

- Rozměry v provozním stavu (D x Š x V): 7800 x 4100 x 3040 mm

- Přepravní rozměry (D x Š x V): 5000 x 3000 x 2800 mm

- Hmotnost stroje včetně rozvaděče: 15 000 kg

- Provozní hodiny:

- Hodiny s zapnutým řízením: 35 398 h

- Provozní hodiny vřetena / automatického režimu: 14 802 h

• Řídicí jednotka: Heidenhain Plus IT 3D CNC Pilot 4290 plus it

• 4. osa s koníkem (speciální výbava)

• Magazín nástrojů s 22 pozicemi (volitelně)

Doplňkové vybavení

• Zásobník na třísky

• Dopravník třísek

• Systém chlazení
