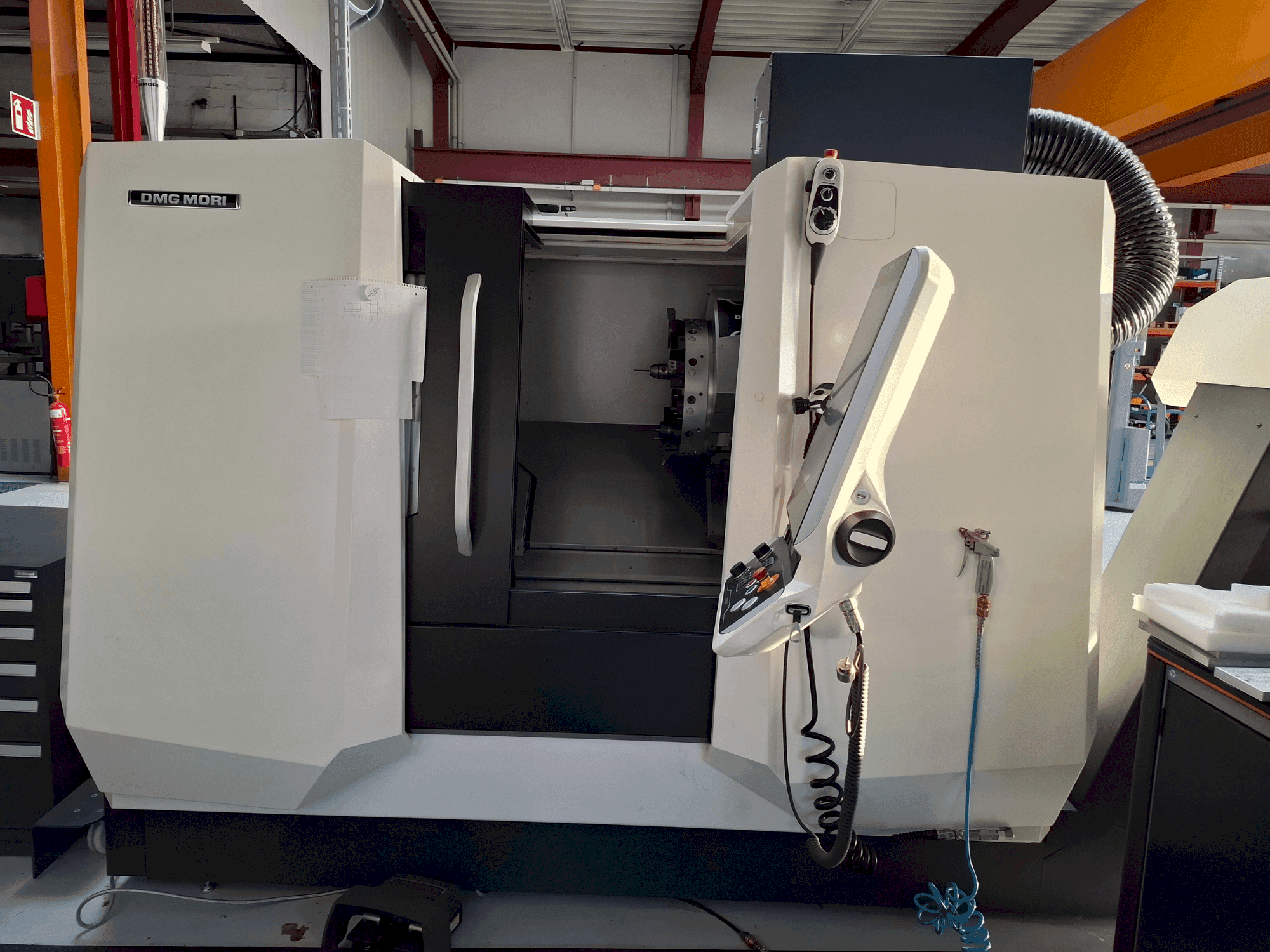

DMG MORI - CLX 350 V3DE-TUR-DMG-2019-00004

Další vybavení

• Objem nádrže: 17 litrů / Tlak čerpadla: 55 bar / Maximální průtok čerpadla: 18 l/min
• Pneumatika: Spotřeba vzduchu: 15 m³/h/ Tlak vzduchu: 6 + 20 % bar/ Vlhkost vzduchu při 20 °C: 20 až 75 %
• Duté upínací zařízení (hlavní vřeteno): Rychlost upínacího válce: 5000 ot/min/ Zdvih pístu: 29 mm / Tažná síla (P): 45 kN (min) / Přítlačná síla (F): 68 kN (max)/ Max. tlak: 68 bar (max.)
• Separace olejové/emulzní mlhy: Délka: 778 mm / Šířka: 400 mm / Výška: 520 mm / Hmotnost: 50 kg / Průtok vzduchu: 600 m³/h / Výkon motoru: 0,5 kW / Doba chodu (po vypnutí): cca . 1 min

Výhody stroje

Technické výhody stroje

• Uchycení vřetena (příruba): typ a2-6, typ a2-5 / průměr sklíčidla: 210/250 mm, 170 mm / kapacita tyče: 65 mm, 36 mm / průměr otvoru vřetena: 73 mm, 45 mm / průměr předního ložiska: 120 mm, 90 mm /
• Maximální výkon vřetena (100% pracovní cyklus): 11 kw, 12,6 kw / maximální výkon vřetena (40% pracovní cyklus): 16,5 kw, 16,2 kw / maximální otáčky vřetena (100% & 40% pracovní cyklus) : 5000 ot. /min / maximální točivý moment (100% pracovní cyklus): 112 nm, 48 nm / maximální točivý moment (40% pracovní cyklus): 168 nm, 62 nm / typ napětí/rozsah: ac/1
• Pohon kuličkovým šroubem osa x/y/z (dxp): 32 x 10 mm / síla posuvu x/y/z (100% pracovní cyklus): 3. 5/3. 5/6 kn / síla posuvu x/y/z (40% pracovní cyklus): 4. 5/4. 5/7. 5 kn / rychlý posuv x/y/z: 30/22. 5/36 m/min / točivý moment: 20 nm
• Přesnost polohování: p (x): 0,005 mm /p (z): 0,008 mm /p (y): 0,005 mm/ tolerance polohy c: 30 mgrad
• Osová vzdálenost: 715 mm / výška středu: 345 mm / maximální výkyv nad ložem: 580 mm / výkyv přes x-suně: 360 mm / maximální průměr otáčení: 320 mm / průměr sklíčidla: 210/250 mm / zdvih x: 242. 5 mm /zdvih z: 540 mm
• Stroj (max. Výška): 1852 mm / stroj se signálním světlem (výška): 2208 mm / šířka: 1767 mm / s ovládáním (min. šířka): 1928 mm / s ovládáním (max. šířka): 2271 mm / délka s dopravníkem třísek: 3700 mm / instalační plocha (dxš): 4885 x 4837 mm
• Výška: 1624 mm / šířka: 855 mm / délka: 3588 mm / hmotnost: 500 kg / výtlačná výška: 950 mm / kapacita chladicí kapaliny: 170 litrů / výkon čerpadla: 0,85 kw / průtok čerpadla: 20 l/min / čerpadlo tlak: 5 bar / výkon dopravníku třísek: 150 kg/h / max. Délka třísky: 130 mm / max. Průměr svazku třísek: 50 mm
• Počet poháněných nástrojů: 12 / upevnění nástroje: vdi 30 axiální / spojka pro poháněné nástroje: vdi 16 x 0. 8 din 5480 / osa nástroje: 20 x 20 mm /maximální otáčky poháněného nástroje: 5500 ot. /min /maximální výkon s1 (100 % pracovní cyklus): 3. 30 kw / maximální výkon s3 (40 % pracovní cyklus): 5. 44 kw / maximální točivý moment, 100% pracovní cyklus: 15 nm / maximální točivý moment, 40% pracovní cyklus: 20 nm
• Pojezd: 550 mm /maximální upínací síla: 4000 n /upevnění objímkou: mk 4/ pohyb koníku: hydraulický/ polohování koníka: ±6 mm
