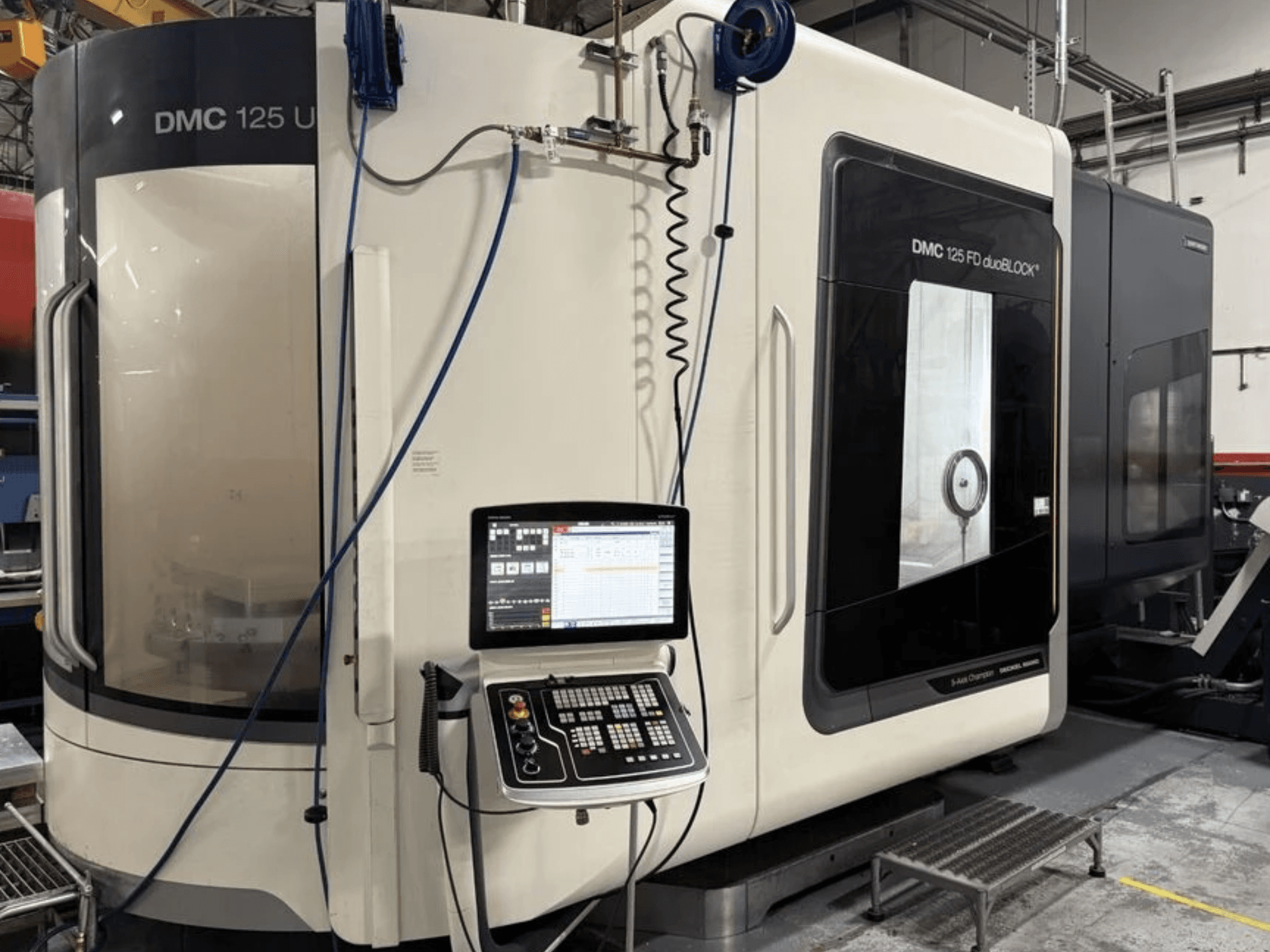

DMG MORI - DMC 125 U duoBLOCKDE-MIL-DMG-2022-00005

- Počet os: 5 os (X, Y, Z, univerzální frézovací hlava s osou B, otočný stůl s osou C řízený NC)

- Pracovní rozsah / pojezdy (X x Y x Z): 1 250 mm x 1 250 mm x 1 000 mm

- Hlavní vřeteno: speedMASTER 15 000 ot./min (volitelně nainstalováno HSK-A 63 podle normy DIN 69893)

- Výkon vřetena: 46 kW (40 % ED) / 30 kW (100 % ED)

- Točivý moment vřetena: 200 Nm (40 % ED) / 130 Nm (100 % ED)

- Frézovací hlava: univerzální frézovací hlava s řízenou osou B

- Řídicí systém: CELOS s Heidenhain TNC 640 (21,5" ERGOline Touch Control)

- Zásobník nástrojů: tříkolový zásobník s 273 pozicemi

- Skladování palet / automatizace: RPS 7 (Round Pallet Storage System 7) včetně 5 palet (1 000 mm x 800 mm) + 2 strojní palety (celková kapacita systému 7 palet)

- Provedení palet: „Blank“ provedení (bez T-drážek a mřížkového vzoru, se středicími pouzdry)

- Chladicí systém: nádrž na chladicí kapalinu o objemu 980 l, frekvenčně řízené vnitřní napájení chladicí kapalinou (IKZ) nastavitelné v rozmezí 10 až 80 bar (teoretický průtok 31 l/min)

- Filtrace / odsávání: Mechanická jednotka pro odsávání olejové a emulzní mlhy (průtok 1 600 m³/h)

- Měřicí systémy a sondy: Infračervená dotyková sonda Heidenhain TS 460, jednotka pro měření nástrojů v oblasti obrábění Blum Laser DIGILOG, kalibrační softwarový balík 3D quickSET

- Ochrana a ladění stroje: MPC (Machine Protection Control), ATC (Application Tuning Cycle)

- Identifikace nástrojů: Systém identifikace nástrojů pomocí QR kódů (čtečka Datalogic)

- Pomocné vybavení: Otočné průhledové okénko, dopravník třísek, stříkací pistole na chladicí kapalinu, přívod stlačeného vzduchu středem vřetena, elektronický ruční ovladač

- Celková hrubá hmotnost stroje: 49 965 kg

- Celková čistá hmotnost stroje: 46 915 kg

- Přepravní rozměry základního stroje (D x Š x V): 650 cm x 350 cm x 375 cm

- Rozměry kruhového zásobníku RPS7 (D x Š x V): 600 cm x 450 cm x 310 cm

- Rozměry zásobníku kol (D x Š x V): 500 cm x 240 cm x 350 cm
