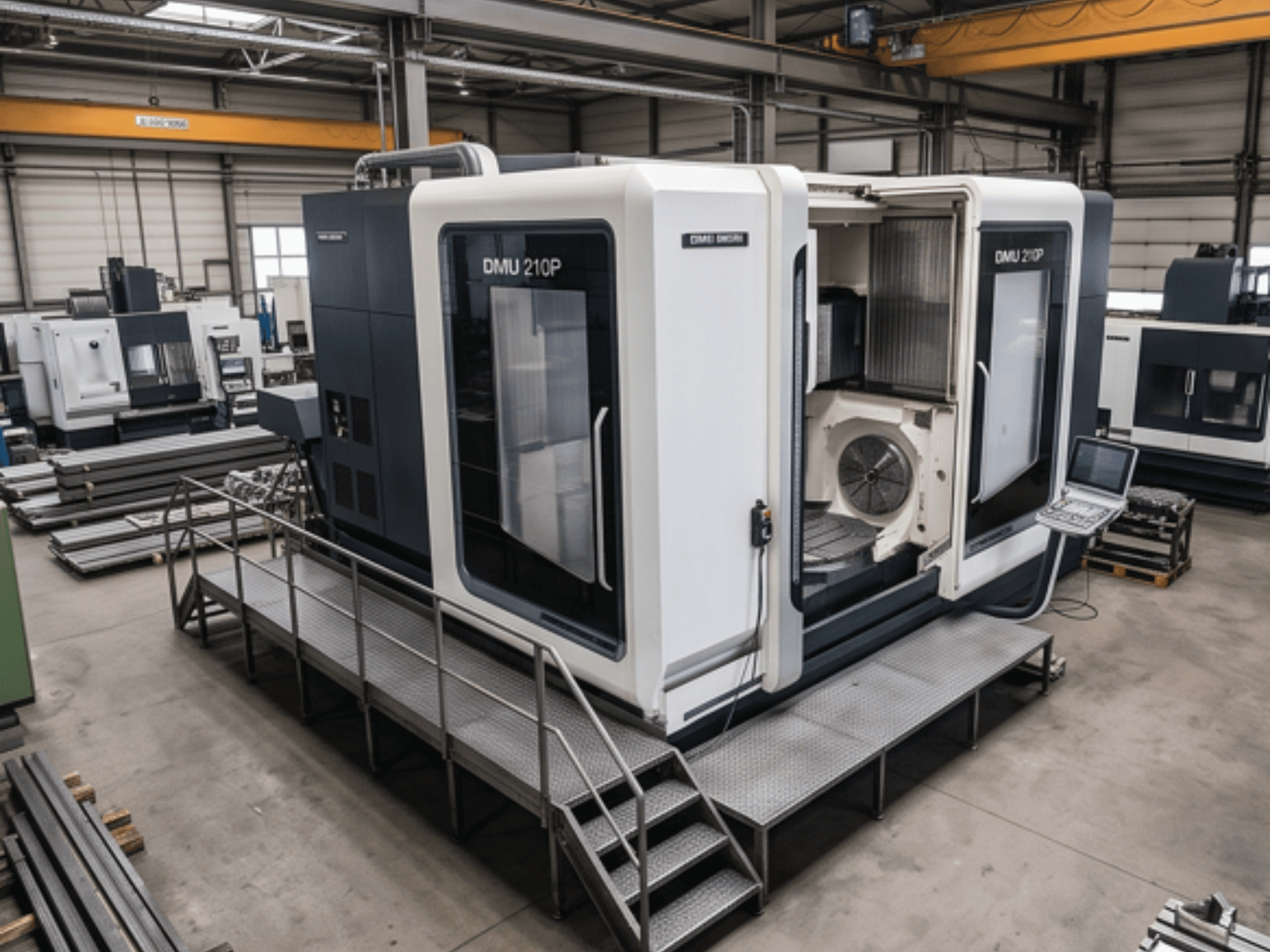

DMG MORI - DMU 210PDE-MIL-DMG-2015-00006

- Hlavní pohon: Motorové vřeteno 10 000 ot./min, 44 kW (40 % pracovní cyklus), 32 kW (100 % pracovní cyklus)

- Držák nástroje: SK 50 podle normy DIN 69871, upínání podle normy DIN 69872

- Univerzální frézovací hlava s řízenou osou B

- Vertikální měnič nástrojů s dvojitým uchopovačem, řetězový zásobník s 60 pozicemi (SK 50)

- NC otočný stůl d 1 700 mm

- Nádrž na chladicí kapalinu 980 l, vnitřní přívod chladicí kapaliny (IKZ) 40 bar přes střed vřetena

- Dopravník třísek, otočné průhledové okénko, elektronický ruční ovladač, 3D řízení dráhy

- 3D řízení Heidenhain iTNC 530 HSCI

- Zvýšená nosnost stolu 10 000 kg pro NC otočný stůl s optimalizovaným nastavením pohonu a cyklem ATC pro osu Y a NC otočný stůl

- Modernizace hlavního pohonu: integrované motorové vřeteno SK 50, otáčky až 12 000 ot./min

- Úprava držáku nástrojů pro HSK-A 100 podle normy DIN 69893 (zahrnuje čištění kužele, přizpůsobení pracovního vřetena, měniče nástrojů a zásobníku)

- Infračervená měřicí sonda: Renishaw PP60 optická (OMP 60)

- Měření nástrojů v pracovní oblasti: Blum Laser NT Hybrid s automatickým zasunutím do ochranného krytu

- 3D quickSET: Sada nástrojů pro kontrolu a korekci kinematické přesnosti 4–5osých konfigurací strojů

- MPC Machine Protection Control (rychlé vypnutí)

- Chladicí systém IKZ, řízený frekvencí (10 bar/37 l/min, 80 bar/31 l/min přes střed vřetena, plynule nastavitelný tlak pomocí NC programu)

- Proplachovací pistole s čerpadlem (1 bar/40 l/min)

- Systém odsávání oleje a mlhy (mechanický filtr, průtok 1 600 m³/h, včetně žebříku s bezpečnostní plošinou)

- Zařízení pro chlazení proudem vzduchu přes střed vřetena pomocí funkce M

- Nastavení parametrů posuvu pomocí cyklu Application Tuning Cycle (ATC)

- Provozní režim 4 „Monitorování procesu ve výrobě“ (ruční zásah při otevřených dveřích)

- Příprava stroje pro instalaci do jámy (hloubka 780 mm)
