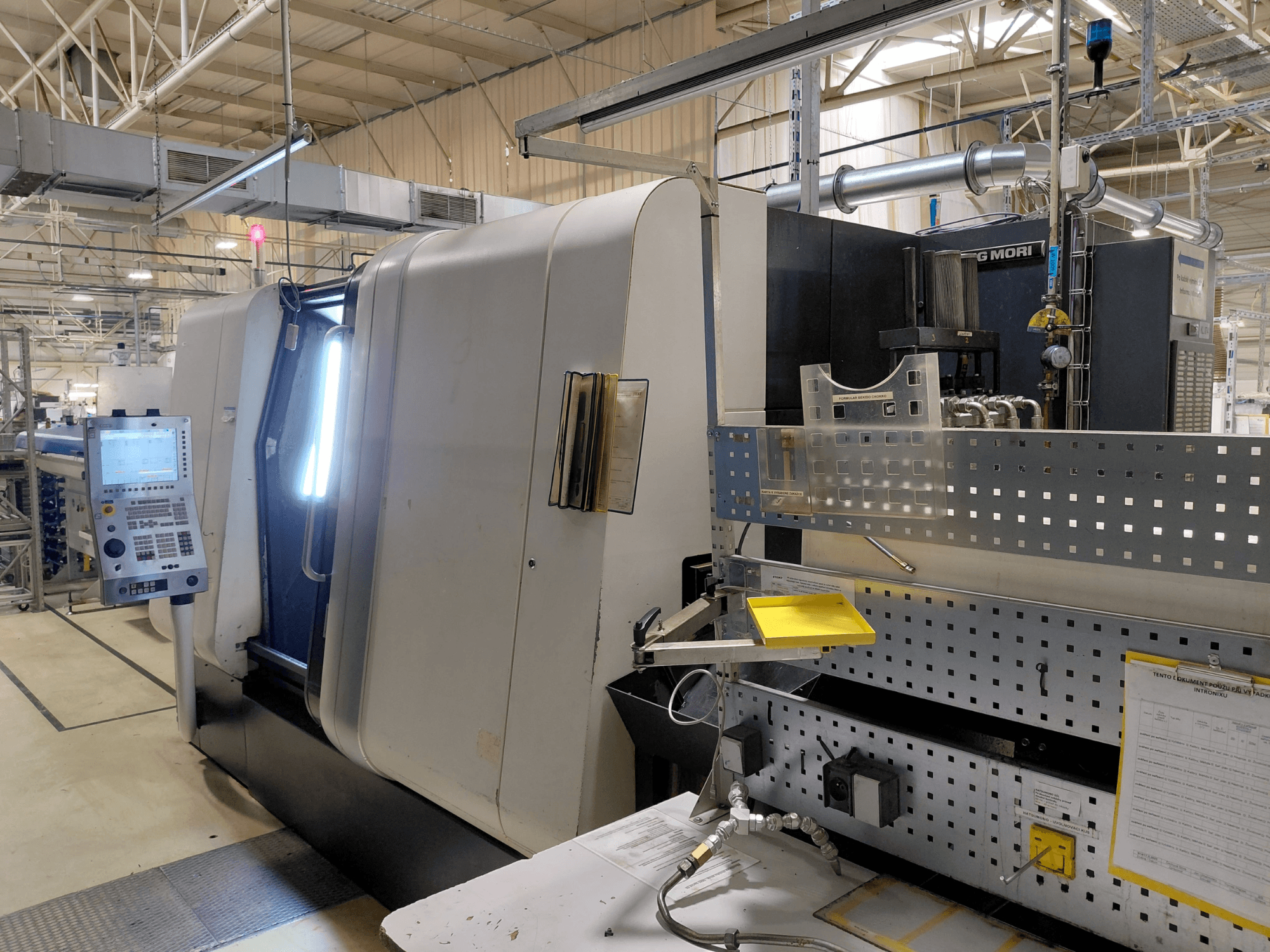

DMG MORI - Sprint 65 linearDE-TUR-DMG-2015-00002

• Celkový počet hodin: 64 274 h; Provozní hodiny: 43 196 h

• Protiběžné vřeteno: 17 kW; maximální otáčky 5 000 ot./min; maximální průměr tyče 45 (65) mm

• Osi řízené CNC:

  • X1: zdvih 165 mm; rychlopohyb 30 m/min; zrychlení 5 m/s²

  • Z1: zdvih 678 mm; rychlý posuv 30 m/min; zrychlení 5 m/s²

  • Y1: zdvih 80 (+50/-30) mm; rychlý posuv 30 m/min; zrychlení 5 m/s²

  • X2: zdvih 165 mm; rychlý posuv 30 m/min; zrychlení 5 m/s²

  • Z2: zdvih 640 mm; rychlý posuv 30 m/min; zrychlení 5 m/s²

  • W2: zdvih 690 mm; rychlopohyb 30 m/min; zrychlení 5 m/s²

• Revolverové hlavy: 2; 12 poháněných pozic na hlavu; nástrojový systém VDI 30; maximální rychlost poháněného nástroje 4000 ot/min

• Chladicí systém: nádrž cca 650 l; výkon čerpadla na jednu revolverovou hlavu 20 l/min; tlak 7 bar

• Napájení: 91 kVA

• Základní konfigurace a funkce stroje:

  • Pohon pro saně 1 a 2 (všech 12 poloh)

  • Osa C pro hlavní a protiběžné vřeteno

  • Osa Y pro saně 1

  • Čištění upínací kleštiny protivřetena chladicí kapalinou

  • Mechanická příprava pro filtr olejové mlhy

  • Elektrické a softwarové rozhraní pro podavač tyčí

  • Úhlová synchronizace mezi hlavním a protiběžným vřetenem

  • Automatické vypnutí stroje

  • 2 přídavné výstupy zapn./vypn. (4 funkce M)

  • Pevné řezání závitů

  • Počítadlo kusů a času

  • Software pro polygonální soustružení (suvák 1 a 2)

  • Konstantní řezná rychlost

  • Špirálová interpolace (snímek 1)

  • Regulace otáček vřetena

  • Čtyřnásobná výstražná kontrolka

  • Chladicí zařízení pro elektrickou skříň

• Možnosti řízení:

  • Systém sledování opotřebení nástrojů (monitor FANUC)

  • Systém výběru náhradního nástroje (monitor FANUC)

Doplňkové vybavení

• Podavač tyčí IEMCA MASTER 865 MP 43 L

• Dopravník třísek, pásový

• Zařízení pro vykládku obrobků včetně pásu

• Upínací pouzdro hlavního vřetena MPF 65/140 (bez axiálního posuvu), max. Ø 65 mm

• Ruční měnič upínacích kleštin SACO MPT65/140 a MPF65/140

• Upínací sklíčidlo protivřetena SMW 175-BBD, včetně adaptéru

• 1 sada měkkých čelistí pro SMW 175-BBD

• Diferenciální upínací tlak pro protibřidlo (dva volitelné tlaky)

• Vnější proplachování čelistí/upínacích kleštin chladivem na hlavním a protiběžném vřetenu

• K dispozici jsou různé nové náhradní díly
