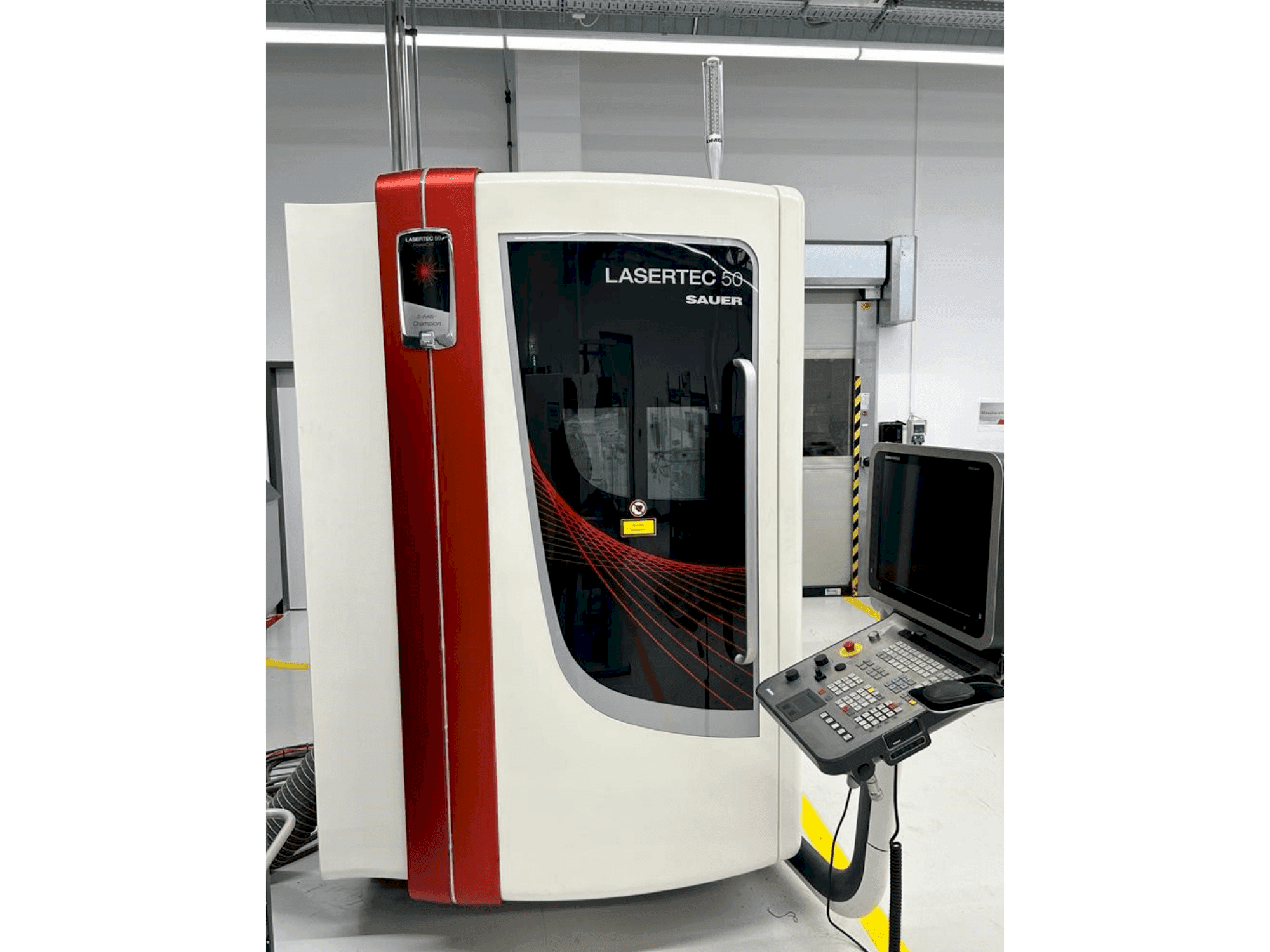

DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002

Další vybavení

• Laser LASAG FLS 352A (2011)
• Extrakční systém Keller L-CUT-1-P2-B60-V (2010)
• KKT OLB 10 SA chladič (2014)

Výhody stroje

Kvalitativní výhody stroje

• Řezání pcd / cbn polotovarů ve třech až pěti osách: 10x rychlejší ve srovnání s drátovou edm
• Laserové řezání pcd / cbn destiček ve 2d a přímo na stopkovém nástroji
• 5osý přesný stroj s lineárními pohony v x / y pro zrychlení > 1g
• Vysoce dynamické momentové motory v obou rotačních osách (b- a c-osa)
• Vysoká přesnost polohování ≤ 8 μm
• Ccd kamera a 3d dotyková sonda pro rychlé nastavení
• Uživatelsky přívětivá řada řešení siemens 840d se speciálními softwarovými funkcemi
• Velmi dobrá dostupnost laseru pro seřizovací a údržbářské práce
• Není použit žádný speciální procesní plyn. Je zapotřebí pouze 6 barů stlačeného vzduchu
• Stroj může pracovat v 5 osách současně

Technické výhody stroje

• Základní stroj: cnc laserový přesný stroj // lasertec 50 precisiontool 500 mm x 500 mm x 700 mm pojezdová dráha // příčné saně s lineárními pohony // vertikální osa (osa z) s lineárními vedeními a pohonem kuličkovým šroubem // plné pouzdro ( třída ochrany proti laseru 1) s 1 laserovým bezpečnostním oknem // pevný základní rám stroje z minerálního odlitku // lasag nd:yag laser fls (300 wattů) // zpracovatelská hlava (ohnisková vzdálenost 100 mm) // motorizovaný expandér 1-6krát // kvalita tyče
• Řídicí jednotka: 3d řízení dráhy // siemens 840 d solutionline
• Pracovní stůl: nc otočný otočný stůl // vysoce dynamický a přesný // se dvěma momentovými motory pro obrobky do průměru 200 mm // max. Nosnost do 14 kg
• Možnosti pracovního stolu: připojovací příruba ks // hsk-63 s radiálním a úhlovým vyrovnáním pro ruční upínání upnutí zákaznické palety 200 x 280 mm // paleta vyžaduje držák hsk-63
• Kamera průchozí dráha paprsku s husím krkem led zdrojem dopadajícího světla // kolizní spínač pro zpracovatelskou hlavu (3osé působení)
• Možnosti ovládání: 5osá transformace // elektronické ruční kolečko // programovatelný tlak procesního plynu
• Mg signální světlo zobrazení 4 stavů stroje: "program aktivní", "laserové varování", "chyba", "režim nastavení"
• 3d měřicí sonda renishaw omp 400 se automaticky vysouvá
• Přídavné okénko pro ochranu laseru 297 mm x 210 mm // extrakční jednotka se sekundárním filtračním stupněm // chladicí jednotka pro laserové fls a lineární motory // výměník tepla voda-voda
• Dmg elektrické nářadí

Informace navíc

Stroj je momentálně ve výrobě, ale ihned k dispozici
