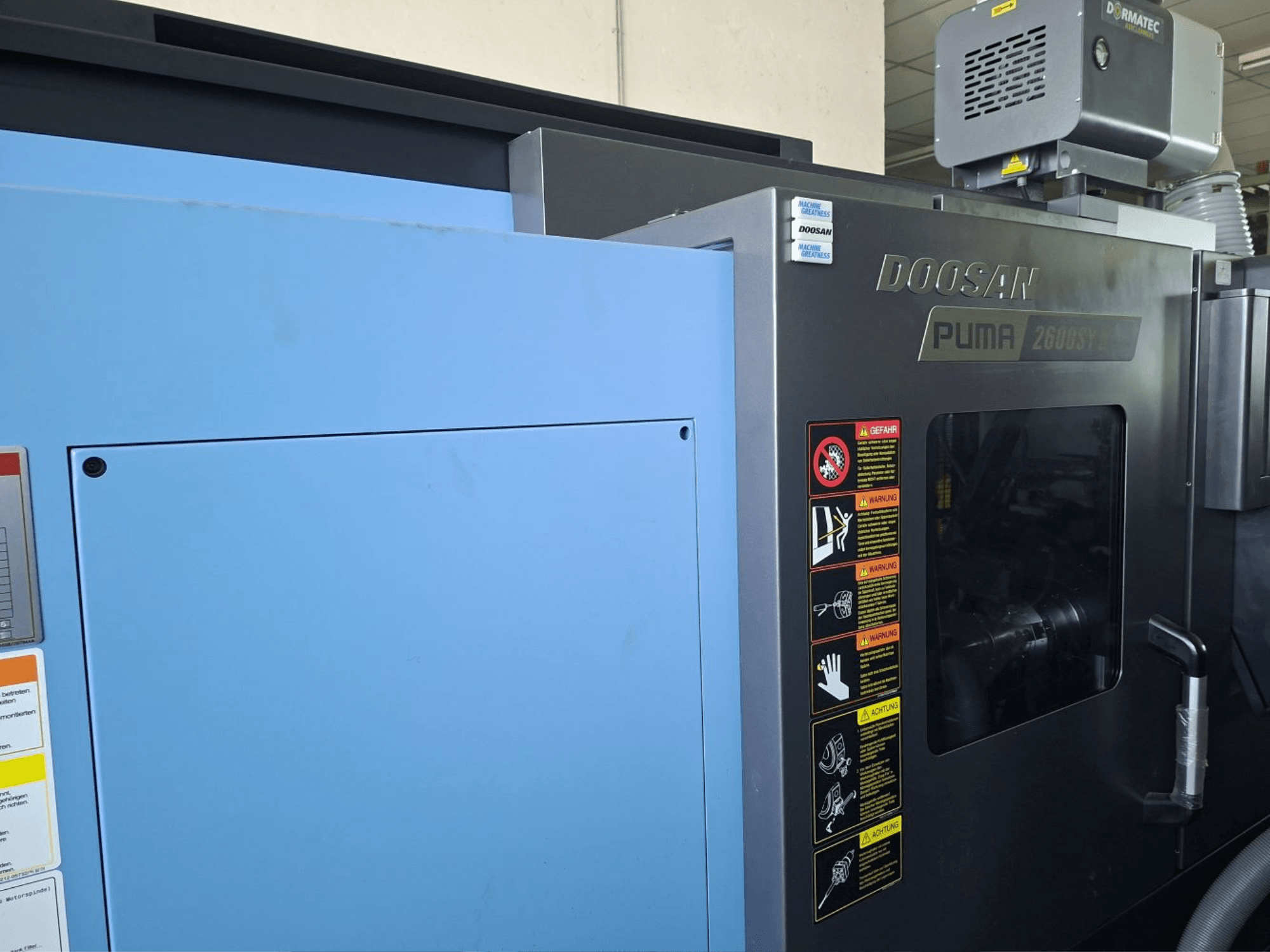

DOOSAN - PUMA 2600 SY IIDE-TUR-DOO-2022-00002

• Dotykový displej Siemens S828D Control s 15palcovým displejem ShopTurn

• Šestiosá konfigurace s poháněnými nástroji, osou Y a pomocným vřetenem.

• Hlavní a vedlejší vřeteno jako vestavěná motorová vřetena

• Válcová ložiska, třída přesnosti P4, doživotní mazání

• Průměr sklíčidla hlavního vřetena 255 mm

• Průměr sklíčidla vedlejšího vřetena 175 mm

• Duté upínací zařízení, hydraulicky ovládané

• Dutý upínací válec

• Nástrojová revolverová hlavice s 24 místy (rozhraní BMT65P)

• Automatické měřicí rameno nástroje, elektricky otočné

• Dynamická regulace otáček vřetena

• Protivřeteno s funkcí koníka

• Průtok chladicí kapaliny max. 448 l za minutu

• Průtok oleje 336 l za minutu

• Elektronická bezpečnostní spojka pro osy X a Z

• Výkyv pracovní plochy nad ložem 780 mm

• Výkyv nad příčným suportem 630 mm

• Maximální průměr otáčení 255 mm

• Maximální délka otáčení 760 mm

• Kapacita tyče 76 mm

• Maximální hmotnost obrobku včetně sklíčidla 250 kg

• Otvor hlavního vřetena 91 mm

• Maximální točivý moment cca 706 Nm

• Otvor vedlejšího vřetena 52 mm

• Otáčky vřetena až 6000 ot/min

• Výkon motoru cca 18,5 kW

• Krouticí moment cca 118 Nm

• Hlavní vřeteno osy C: Rozlišení 360° 0,001°, otáčky 200 ot/min, točivý moment cca 1508 Nm

• Vedlejší vřeteno osy C: Rozlišení 360° 0,001°, otáčky 200 ot/min, krouticí moment cca 121 Nm

• Revolver: 12 poháněných nástrojových stanic z 24

• Maximální otáčky poháněného nástroje 5000 ot/min

• Výkon poháněného nástroje cca 7,5 kW

• Krouticí moment hnaného nástroje cca 50 Nm

• Rychlý posuv X a Z cca 30 m/min; Y cca 10 m/min

• Úhel lože 30°

• Objem nádrže chladicí kapaliny cca 220 litrů

• Tlak čerpadla chladicí kapaliny 7 barů

• Hydraulická nádrž cca 20 litrů

• Automatický systém centrálního mazání

• Elektrické připojení AC 380 V, 3-fázové, 50/60 Hz

• Celkový výkon cca 69,27 kVA

Další vybavení

• LNS závěsný pásový dopravník třísek, pravostranný, bez filtrace

• Systém odsávání olejové mlhy Dormatec AF-30P

• Držáky vyvrtávacích tyčí, průměr 50 mm až 25 mm

• Dvojitý držák vyvrtávací tyče, průměr 32 mm

• Sada redukčních pouzder: 40/10, 40/12, 40/16, 40/20, 40/25, 40/32

• Redukční pouzdra pro vrtání do U: 40/20, 40/25, 40/32

• Dva poháněné držáky nástrojů Eppinger BMT65P, přímé, s vnějším chlazením
