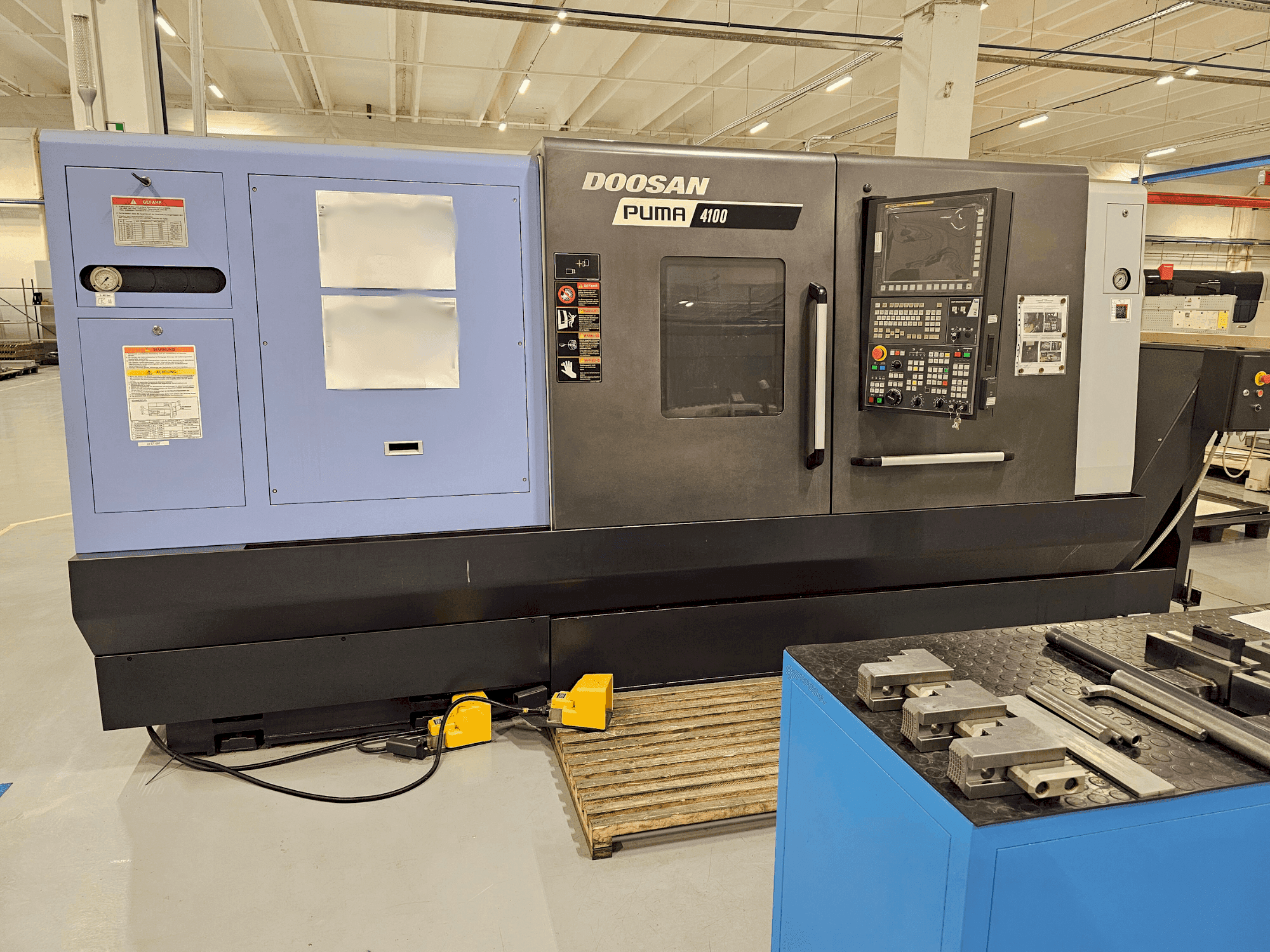

DOOSAN - PUMA 4100BBG-TUR-DOO-2018-00001

Další vybavení

• Hydraulický systém // Objem nádrže: 16 l, Stupeň viskozity oleje: ISO VG32
• Mazací systém // Kapacita nádrže: 4,3 l, vypouštěný objem: 0,1 (50 Hz) l/min, stupeň viskozity oleje: ISO VG68
• Chladicí systém // Objem nádrže: 365 l, Typ chladicího oleje: Řezná kapalina rozpustná ve vodě, Výkon motoru čerpadla chladicí kapaliny: 0,4 kW, Čerpadlo chladicí kapaliny max. tlak: 0,15/0,1 (60/50Hz) MPa, Čerpadlo chladící kapaliny max. průtok: 40 l/min
• Čip s úplným krytem a štít chladicí kapaliny
• Blokování předních dveří Nožní spínač
• Hydraulická pohonná jednotka
• Hydraulické sklíčidlo a ovládací válec
• Pracovní světlo
• Dopravník třísek

Výhody stroje

Kvalitativní výhody stroje

• Sada držáku nářadí a vrtacího pouzdra
• Snadný operační systém
• Doosan nevede i
• Programovatelná zadní pažba
• Čerpadlo chladicí kapaliny 4 kw 1,0 mpa 30l/min
• Automatický seřizovač nástrojů
• Signální věž
• Skimmer na olej
• Monitorování zatížení nástrojů doosan
• Kalené a broušené tvrdé čelisti pro řezání závitů s libovolnou rychlostí

Technické výhody stroje

• Výkyv přes postel: 790 mm // výkyv přes sedlo: 590 mm
• Maximální průměr otáčení: 550 mm
• Maximální točná délka: 1042 mm
• Pracovní průměr tyče: 116, 5mm
• Přesnost: polohování x, z: 0,01/0,02 mm
• Opakovatelnost: ±0,002 / ±0,003
• Pohon - řemenový pohon + převodovka standardní velikost sklíčidla: 380(15”) mm // hlava vřetena: a2-11 asa // průměr ložiska vřetena (přední): Ø180 mm // průměr průchozího otvoru vřetena: Ø132 mm // otvor tažné trubky: Ø117. 5 mm
• Max. Točivý moment vřetena pro soustružení: 2379 n. M
• Koník - pohonný mechanismus: programovatelný (hnací tyč + vozík) // průměr pinoly: Ø120 mm // zdvih pinoly: 120 mm // zdvih ocasu: 1000 mm // střed ocasu: #5 úvrať mt
• Typ uchycení revolverové hlavy - držák nástroje: di základní držák // počet nástrojových stanic: 10 ks // typ indexování revolverové hlavy: servopohon // doba indexování revolverové hlavy – plná stanice: 1. 9 // velikost nástroje: 32x32 mm // max. Velikost vyvrtávací tyče: Ø60 mm // rychlost rychlého posuvu x, z - osa: 16/20 m/min // kuličkový šroub (průměr x stoupání) – osa x: 40 x 8 mm // kuličkový šroub (průměr x stoupání) – osa z : 50 x 10 mm // výkon servomotoru x, , z – osa: 4,0 / 7,0 kw

Informace navíc

Řídicí výkon: 3Ph-AC220V/50Hz // Požadovaný výkon: 42,25 kVA // Přívod stlačeného vzduchu, tlak: 0,5 MPa // Velikost zobrazovací jednotky 15” barva // 380V – 220V Transformátor el.
