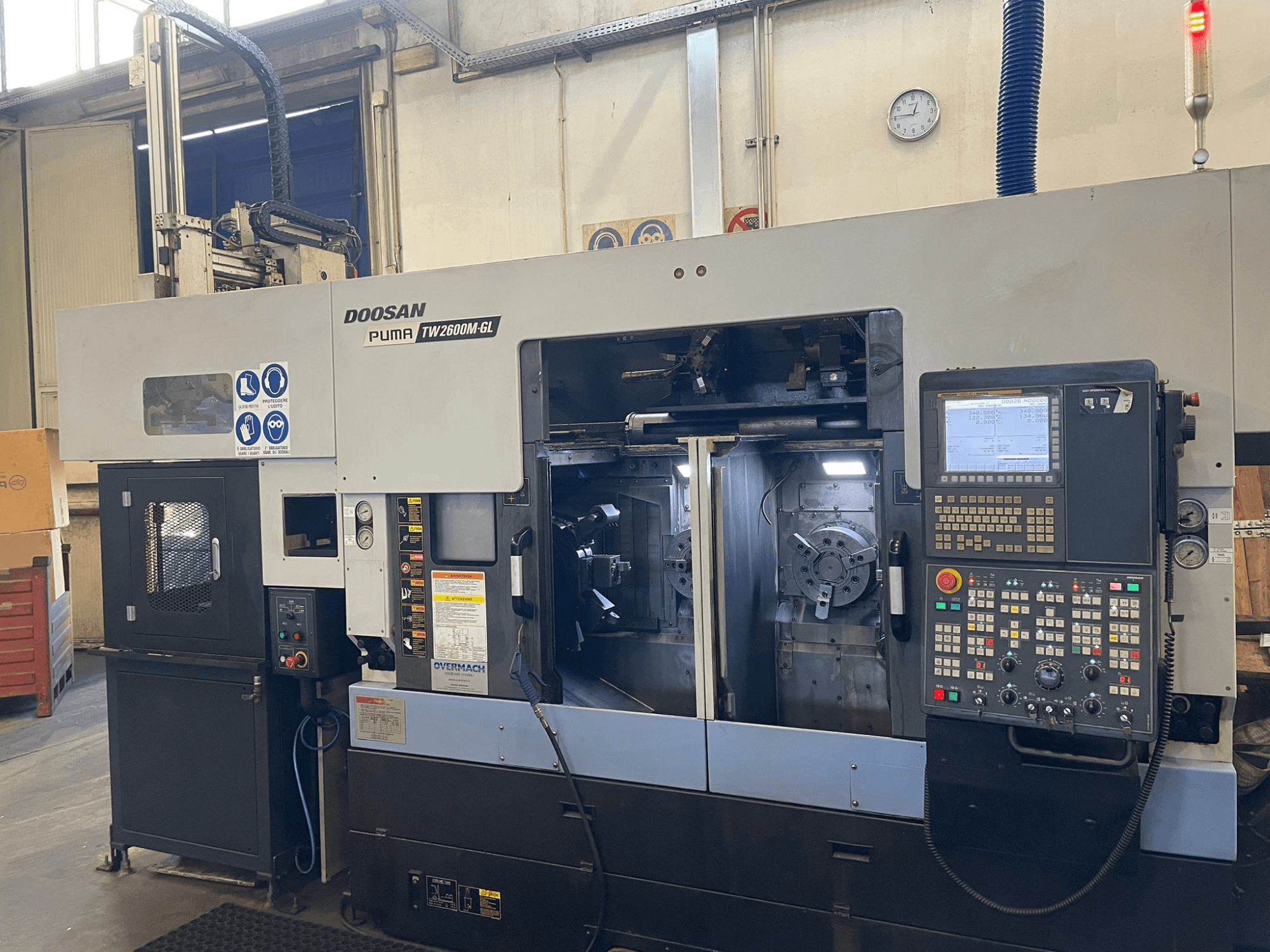

DOOSAN - TW2600 M-GLIT-TUR-DOO-2017-00006

• Kontrola: Doosan-Fanuc i-Series (Digital FANUC, Manual Guide i, rozšířená paměť 512+512 KB, Ethernet, RS-232C, USB, tuhý závitník, paměť posunu nástroje, regulace posuvu).

• Konstrukce: Lité lože, dvojitá oddělená konstrukce (levá/pravá), sklon 0°.

Vřetena a kapacita

• Nos vřetena: ASA A2-6

• Průměr sklíčidla: Ø 255 mm (dvojitá konfigurace sklíčidla)

• Kapacita tyče: Ø 66 mm

• Max. průměr soustružení: Ø 350 mm

• Maximální délka soustružení: 245 / 274 mm

• Přesnost polohování os C1/C2: ±0,001° (hydraulické indexování)

• Vzdálenost mezi středy vřeten: 450 mm

• Maximální zatížení na vřeteno: 260 kg

Osy a posuvy

• Pojezdy: 1: X1/X2 = 190 mm; Z1/Z2 = 410 mm; C1/C2 = 360°.

• Rychlý posuv (X1/Z1, X2/Z2): 24 / 24 m/min

• Posuv při řezání (X1/Z1, X2/Z2): 24/24 min: 12 / 12 m/min

• Posuv rotační osy (C1/C2): 33 ot/min

Revolvery

• Pravá revolverová hlavice: Maximální otáčky nástroje 5 000 ot/min, motor poháněných nástrojů 5,5 / 3,7 kW.

• Nástrojové rozhraní: Nástrojová stopka 25 × 25 mm; vyvrtávací tyč Ø 40 mm.

• Indexování: 0,2 s na stanici, servo indexování s hydraulickým upínáním

Přídavné vybavení

• Portálový nakladač typ A1:

  • Nosnost: max. 6 kg

  • Průměr dílu: 1,5 mm: Ø 25 až Ø 125 mm

  • Délka dílu: 20-100 mm

  • Zdvihy os (X/Y/Z): 710 / 215 / 220 mm

  • Typická doba cyklu nakládání/vykládání: 9 s

  • Provozní tlak vzduchu: 5-6 barů

• Zásobník dílů (recirkulační paletový systém, typ A1):

  • Počet palet: 14

  • Maximální počet kusů na paletě: 15

  • Celková kapacita: až 210 kusů

• Balíček nástrojů pro obě věže:

  • Axiální držáky nástrojů: 3 + 3

  • Radiální nástrojové držáky: 3 × 3,5 mm: 1 + 1

  • Hnané nástrojové držáky: 2 + 2

  • Redukční pouzdra: ER-25, Ø 25 mm

• Vysokotlaký chladicí systém

• Dopravník třísek a ochrana proti rozstřiku
