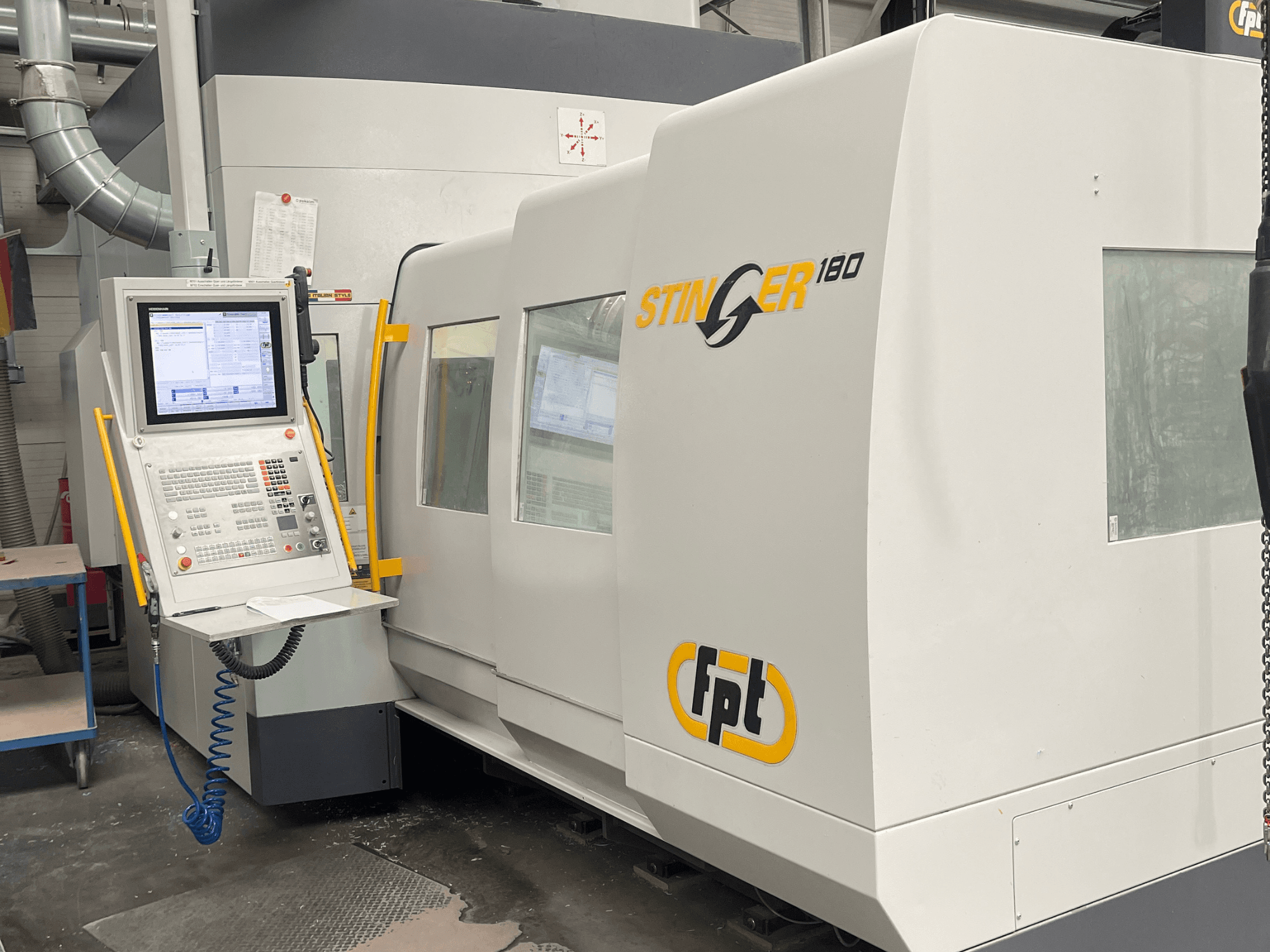

FPT - STINGER 180DE-MIL-FPT-2021-00001

- Maximální rychlost interpolace osy: 35 m/min

- Instalovaný výkon: 65 kVA

- Požadovaný proud: 93 A

- Průtok vzduchu v pneumatickém systému: 400 Nl/min

- Provozní tlak v pneumatickém systému: 6 bar

- Délka otočného stolu: 1200 mm

- Šířka otočného stolu: 1000 mm

- Nosnost stolu: 3000 kg (centrálně a rovnoměrně rozložené zatížení)

- Vzdálenost povrchu stolu od přední hrany svislého vřetena: 105–905 mm

- Max. horizontální volný prostor: 1430 mm

- Výška od podlahy k povrchu stolu: 800 mm

- T-drážky stolu: 9 T-drážek (středová drážka 18 mm H7, ostatní 18 mm H11, rozteč 100 mm)

- Rozlišení polohování stolu: 0,0001°

- Rychlost rychlého otáčení stolu: 7200 °/min (20 ot./min)

- Upínací moment stolu: 7500 Nm

- Přesnost polohování stolu P: 8 s

- Přesnost opakovatelnosti stolu Ps: 4 s

- Řídicí jednotka CNC: HEIDENHAIN TNC 640 (19" barevný plochý TFT displej, 4 GB RAM, 32 GB SSD, rozhraní: 1x RS-232-C, 2x Ethernet, 5x USB)

- Přenosné ruční kolo: HEIDENHAIN HR520

- Typ vřetena/hlavy: automatická univerzální hlava s indexováním 0,001°, motor s přímým pohonem, chlazení kapalinou

- Kónus vřetena: HSK-A63 podle normy DIN 69893

- Otáčky vřetena: až 18 000 ot./min

- Výkon vřetena (S1/S6): 22 / 33 kW

- Točivý moment vřetena (S1/S6): 84 / 128 Nm

- Rozsah natočení osy A hlavy: +/- 185°

- Maximální rychlost osy A vřetena: 30 ot./min

- Upínací točivý moment osy A hlavy: 1 400 Nm

- Maximální dostupný točivý moment osy A hlavy: 410 Nm (302 ft lb)

- Maximální dostupný točivý moment osy stolu: 2500 Nm (1844 ft lb)

- Vyměňovač nástrojů: řetězový vyměňovač nástrojů, 60 nástrojů, poloha VERT

- Maximální délka nástroje: 300 / 350 mm

- Maximální průměr nástroje: 75 mm

- Maximální hmotnost nástroje: 10 kg

- Laserová sonda: softwarový systém laserové sondy RENISHAW (max. průměr nástroje 180 mm)

- Sonda pro měření obrobku: rádiová sonda RENISHAW RMP40M s LP2 (délka 100 mm, hrot o průměru 6 mm) a přijímačem RMI-Q

- Chladicí systém: Vnitřní (30 bar, 10 l/min) a vnější (30 bar, 40 l/min) přívod chladicí kapaliny, kapacita nádrže 800 l, filtry 80/60 mikronů

- Vnitřní přívod vzduchu: Vysokorychlostní vnitřní stlačený vzduch přes vřeteno (až 24 000 ot./min)

- Dopravník třísek: 2 vestavěné šnekové dopravníky s výstupem vpravo

- Snímač vibrací: Snímač SRV pro detekci kolizí a přetížení způsobeného vibracemi
