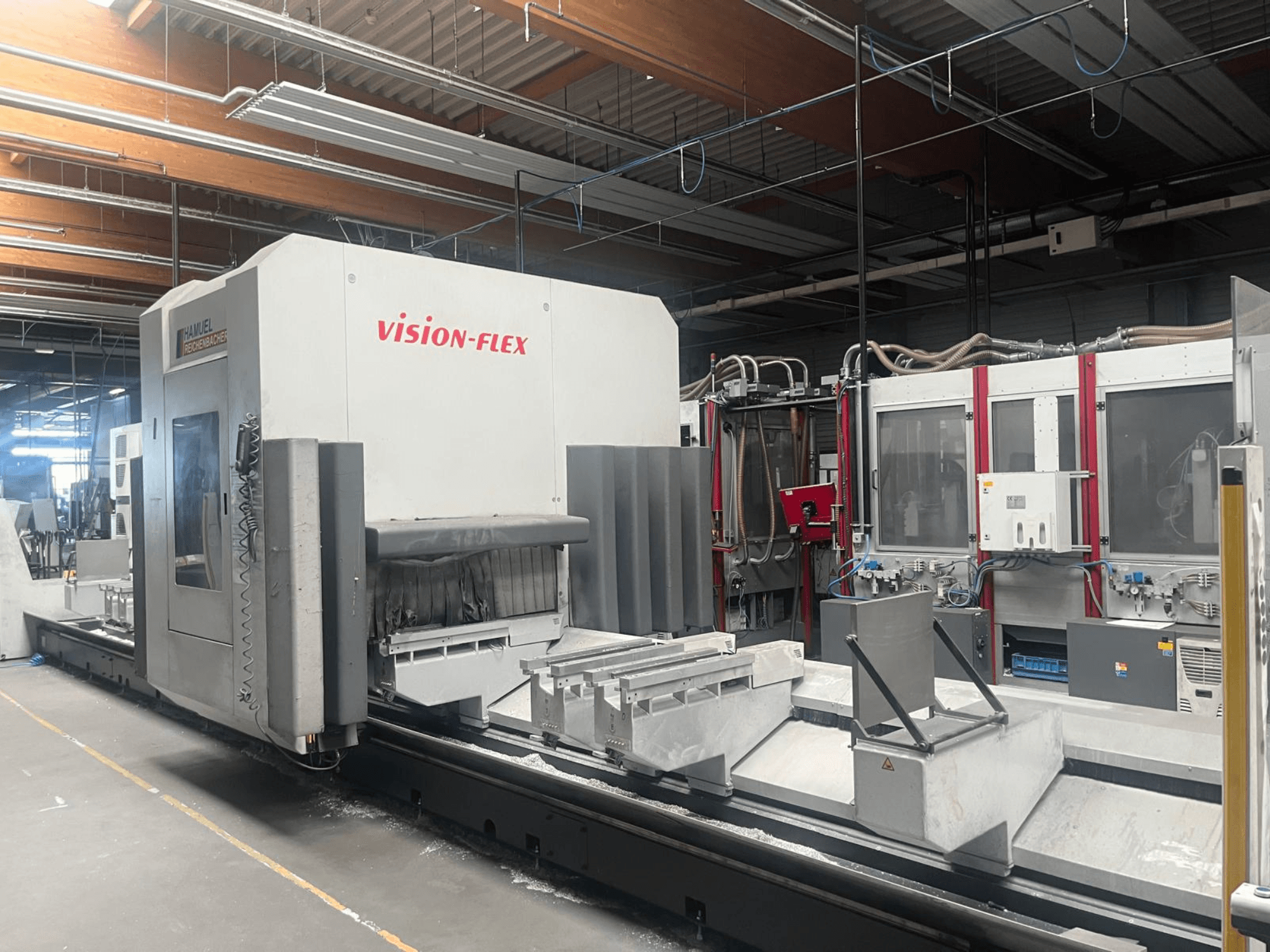

Hamuel Reichenbacher - Vision FlexDE-MIL-HAM-2021-00001

• Počet os: 5 os (osa C ±360°, osa B ±180°)

• Dráha osy X: 8 060 mm

• Dráha po ose Y: 1 210 mm (+ 400 mm výměnný zdvih)

• Dráha osy Z: 760 mm

• Rychlosti rychlopohybu os: X = 80 m/min, Y = 60 m/min, Z = 40 m/min

• Zrychlení os: 6 m/s²

• Otáčky vřetena: až 24 000 ot./min

• Výkon hlavního vřetena: 15 kW (S1 trvale), 18 kW (S6 max.)

• Točivý moment vřetena: 14,3 Nm (S1), 17,2 Nm (S6)

• Držák nástroje v vřetenu: HSK-F63

• Max. délka / hmotnost nástroje: 240 mm / 6 kg

• Měnič nástrojů: 20-pozicový diskový měnič (automatický)

• s 19" TFT displejem a ručním terminálem HT-2

• Napájecí napětí: 400 V (3~ ±10 %, 50 Hz)

• Jmenovitý proud: 90 A

• Vstupní pojistka: 100 A (Ic < 17 kA)

• Řídicí napětí: 24 V DC

• Celkový příkon: 45 kW

• Přívod stlačeného vzduchu: min. 7 bar, cca 1 000 NL/min

• Mazací systém: Centrální automatický mazací systém (objem maziva 3 l) + mazání minimálním množstvím (MQL) s nádrží o objemu 3 l

• Hmotnost stroje: 10 000 kg

• Rozměry stroje (zastavěná plocha): cca 11,5 m (X) x 3,0 m (Y) x 3,0 m (Z)

Doplňkové vybavení:

• Dopravník třísek LEHMANN, ruční ovládací stanice EATON, pneumaticky nastavitelné upínací bloky profilů (8 nosníků), 2kanálové ovládání pro souběžné nastavení a obrábění
