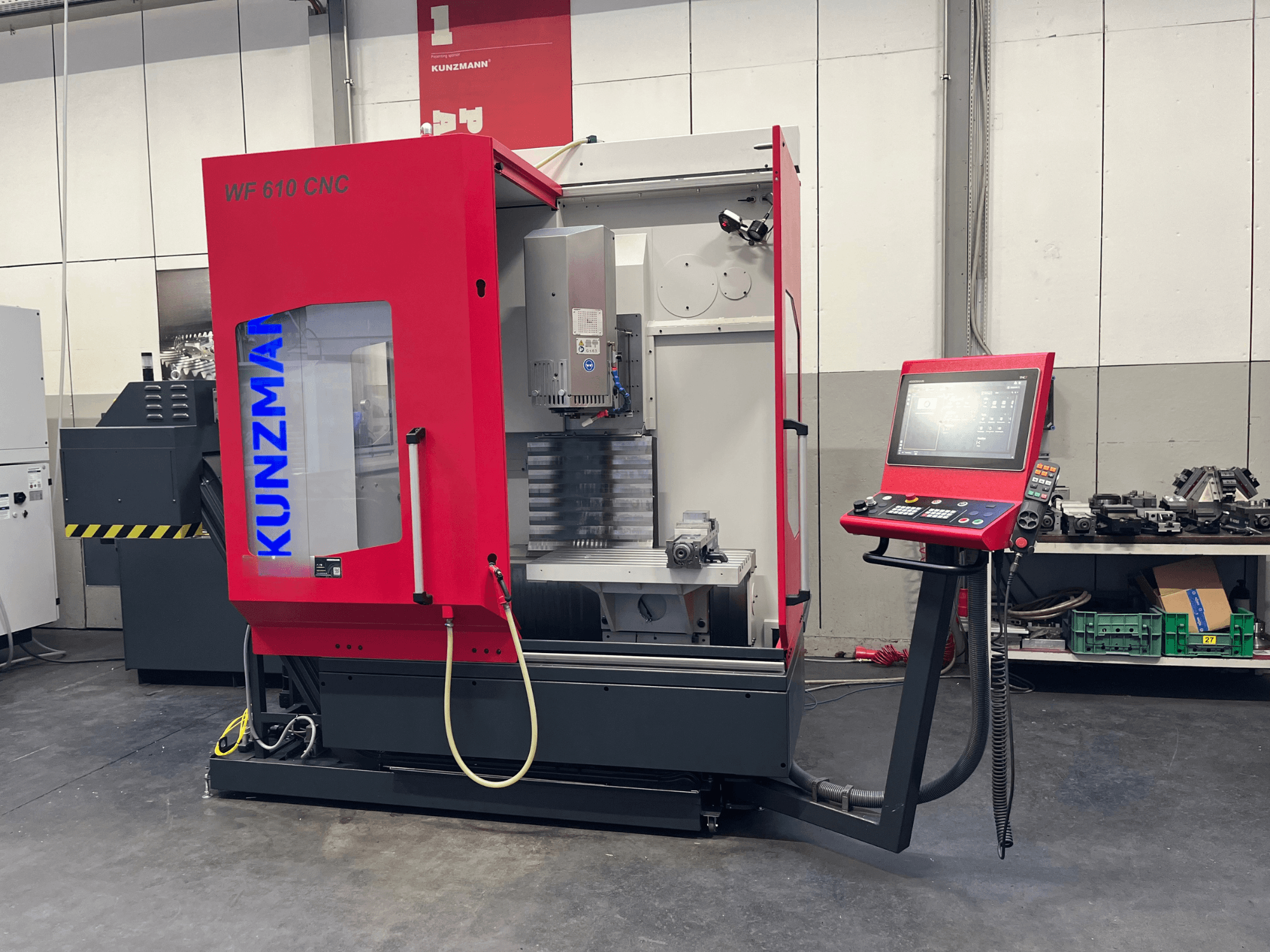

KUNZMANN - WF 610 CNCDE-MIL-KUN-2024-00001

- Předváděcí stroj

- Provozní doba vřetena: 332 h

- Provozní doba programu: 310 h

- Rychlost posuvu (rychlý posuv): X/Y/Z až max. 30/30/15 m/min

- Hlavní pohon (nainstalovaná volitelná výbava): motorové vřeteno SK 40, 1–12 000 ot./min (výroba Švýcarsko)

- Výkon vřetena: 8,5 kW (S1-100 % ED) / 11,5 kW (S6-40 % ED)

- Točivý moment vřetena: 43 Nm (S1-100 % ED při 1 880 ot./min) / 58 Nm (S6-40 % ED při 1 880 ot./min)

- Uchycení nástroje: SK 40 podle normy DIN ISO 7388-1 forma AD (dříve DIN 69871 AD) s tažným čepem podle normy DIN ISO 7388-3 forma AD (dříve DIN 69872)

- Upínání nástroje: mechanické, upínací síla 10 000 N, hydraulické uvolnění

- Vertikální frézovací hlava: s přímým pohonem, ručně naklápěcí v rozsahu -5/+90°, výsuvná vřeteník s otočným mechanismem (zdvih 70 mm, upínatelná)

- Pevná plocha úhlového stolu: 800 x 425 mm

- T-drážky stolu: 6 x 14 H7 (rozteč 63 mm)

- Max. zatížení stolu: 300 kg

- Vyměňovač nástrojů: 20-pozicový diskový zásobník, SK 40

- Max. průměr nástroje: 75 mm (plný zásobník) / 150 mm (s sousedními prázdnými pozicemi)

- Max. délka nástroje: 250 mm

- Max. hmotnost nástroje: 8 kg

- Doba výměny nástroje: cca 3 s (od začátku do konce obrábění cca 15 s)

- Přesnost polohování (ISO 230-2): 0,008 mm (přímé lineární měřicí systémy)

- Opakovatelnost (ISO 230-2): 0,006 mm (přímé lineární měřicí systémy)

- Měřicí systém: absolutní přímý lineární měřicí systém HEIDENHAIN (rozlišení 0,001 mm)

- Chlazení vřetena (IKZ): vysokotlaké čerpadlo 50 bar (26 l/min), 4stupňové nastavení tlaku (15/25/40/50 bar), filtr s dvojitým spínačem 25 µm

- Vnitřní vzduchové chlazení: vzduchové chlazení skrz vřeteno, programovatelné pomocí funkce M

- Externí vzduchové chlazení: ohebná kloubová hadice, programovatelná pomocí funkce M

- Filtrační jednotka s papírovým pásem: bubnový filtr s vnější nádrží o objemu 600 l, filtrační rouno typu VDF150/50/50 (150 g/m²) (rozměry: 1800 x 860 x 1620 mm)

- Dopravník třísek: Kloubový pásový dopravník integrovaný do nádrže na chladicí kapalinu o objemu 115 l, sklon 60°, boční výstup vlevo (výška 870 / 1060 / 1200 mm)

- Snímač obrobku: 3D snímač HEIDENHAIN TS 460 (infračervený) s vysílačem/přijímačem SE 661

- Příprava pro přídavné osy: Příprava pro 4. osu (řídicí jednotka osy v elektrické skříni, předem zapojené rozhraní)

- Rozhraní pro automatizaci: Přípravná sada pro kobotickou buňku EDUCATION4.0 (rozhraní I/O s konektorem Harting, pneumatické připojení, plus 2x pneumatické připojení ke stolu, max. 6 bar)

- Dveře krytu: Automatické posuvné přední dveře s řemenovým pohonem (ruční ovládání tlačítkem a programovatelné)

- Softwarová volitelná výbava: OCM (Optimized Contour Milling) pro pokročilé trochoidální frézování

- Ruční kolo: Elektronické ruční kolo HEIDENHAIN HR 510 FS s volbou os a nouzovým zastavením

- Provozní napětí: 400 V, 50 Hz

- Příkon: cca 21 kVA

- Řídicí napětí: 24 V - Přívod stlačeného vzduchu: 6,5–10 bar (na stroji je vyžadováno min. 6,5 bar)

- Hmotnost stroje: cca 2 900 kg (s měničem nástrojů)
