GEWEMA - Axolox 4021DE-MIL-GEW-2024-00001

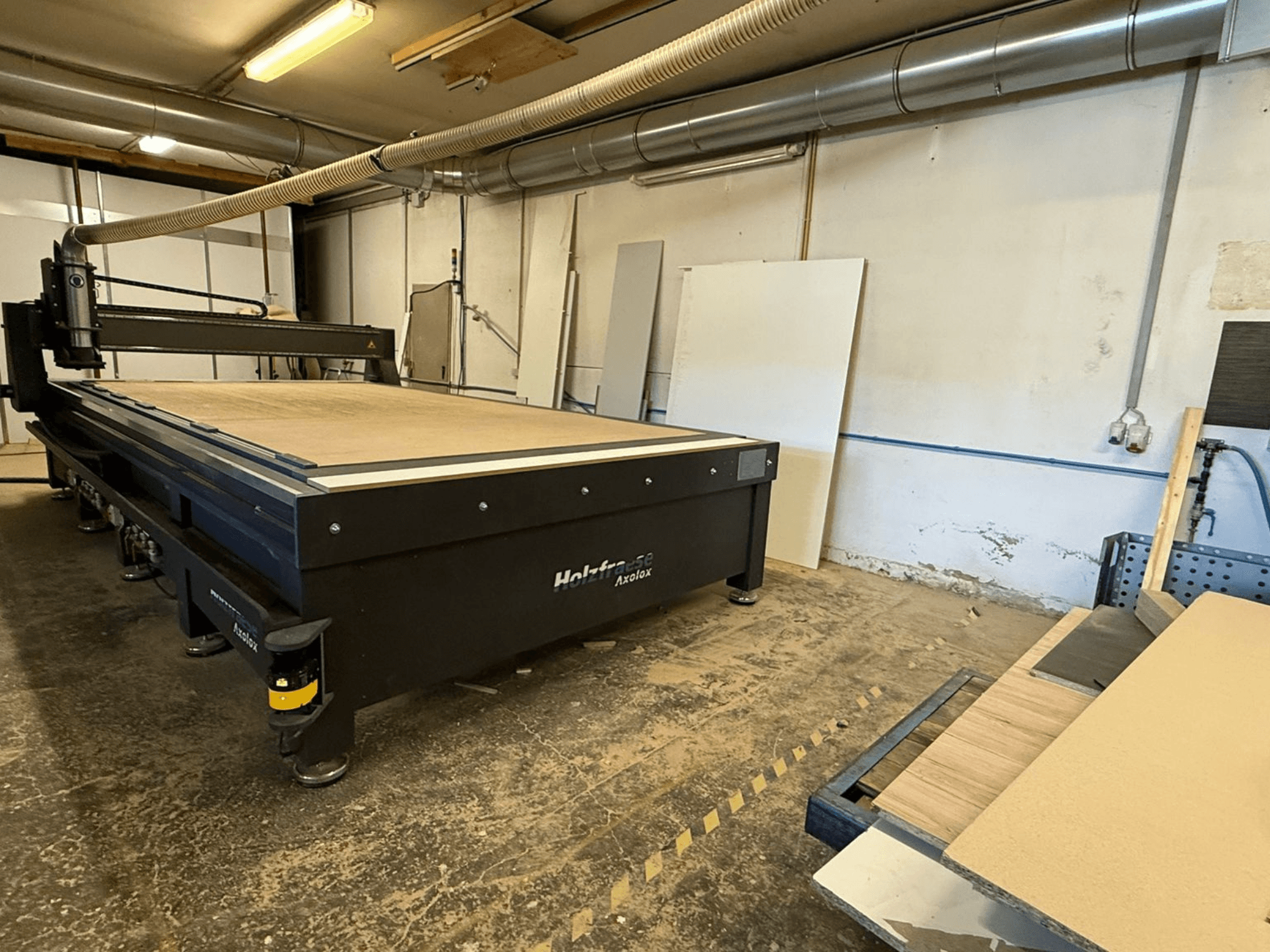

• Model a velikost: CNC fréza na dřevo Axolox 4021 (19 mm Forescolour), 4000 x 2100

• Konstrukce: Frézovací stůl (osa X), portál (osa Y), jednotka osy Z v kompaktní desce, základový rám s nastavitelnými nohami stroje.

• Frézovací lůžko/přídavná deska: 19 mm MDF; podélné a příčné otvory stolu jsou předem připraveny k montáži

• Sada mechaniky: Profilová vedení s pojezdy, kuličkový šroub, přesný ozubený hřeben a pastorek

• Vysokofrekvenční vřeteno: 2,2 kW, s převlečnou maticí, frekvenčním měničem (VFD), síťovým filtrem, brzdným odporem a sadou kleštin.

• Přípojka napájení (stroj): Vyžaduje se 16 A, 400 V AC

• Přípojka pro odsávání prachu: Vyžaduje hadici s vnitřním průměrem 100 mm pro připojení ke stávajícímu systému odsávání prachu zákazníka.

• Řídicí sada (předem namontovaná ve skříni): Řídicí kabely, energetické řetězy, planetové převodovky, krokové motory, výkonné výkonové stupně, napájecí zdroj, toroidní transformátor; snímače na každé ose.

• Automatické řízení: Spínací relé pro automatické ovládání stávajícího odsávacího systému.

• Ochrana proti prachu: Těsnění kartáčů

• Bezpečnostní zařízení (v souladu s CE): Laserový skener namontovaný na jedné straně pro monitorování pracovního prostoru (275° pole, dosah 5,5 m).

• Ruční řídicí jednotka: Všechny funkce stroje, včetně nouzového zastavení a vypínače mrtvého muže.

• Snímač délky nástroje: Měření délky nástroje a aktivní posun nulového bodu

• Řídicí software/HMI: Beamicon2 (2020)

• Počítač/HMI: Mini PC s Windows 10 v ergonomické konzole; vestavěný monitor, myš, klávesnice.

• Vakuový stůl: Frézovací lože navržené jako vakuový stůl; šest nastavitelných sekčních prvků; příčný stůl z PE s horní deskou z MDF

• Obětní deska pro vakuový stůl dodávaná zákazníkem: 3 mm HDF, oboustranně surová, 3000 x 2100 mm.

Doplňkové vybavení

• Vakuová pumpa: Rotační lamelová vývěva Becker, mazaná olejem, objem 360 m^3; nutná přípojka napájení 16 A, zástrčka 400 V

• Externí systém odsávání prachu a hadice o průměru 100 mm (nutná pro připojení; není součástí stroje).

• Licence a moduly CAD/CAM a konstrukčního softwaru:

  • Rhino 7.0 (CAD)

  • Esticam V12 (CAM)

  • SmartWOP Wood Router Edition (včetně 1 roku podpory)

  • Moduly SmartWOP: CNC připojení - fréza na dřevo; speciální objemová šikmá skříň; speciální objemová rohová skříň; návrh místnosti; automatické vkládání panelů; Panel Planner (přesun/pořadí/otočení dílů na surovém materiálu)

  • Rozšíření RhinoNest pro Rhino 6.0 (vnořování dílů na panely)
