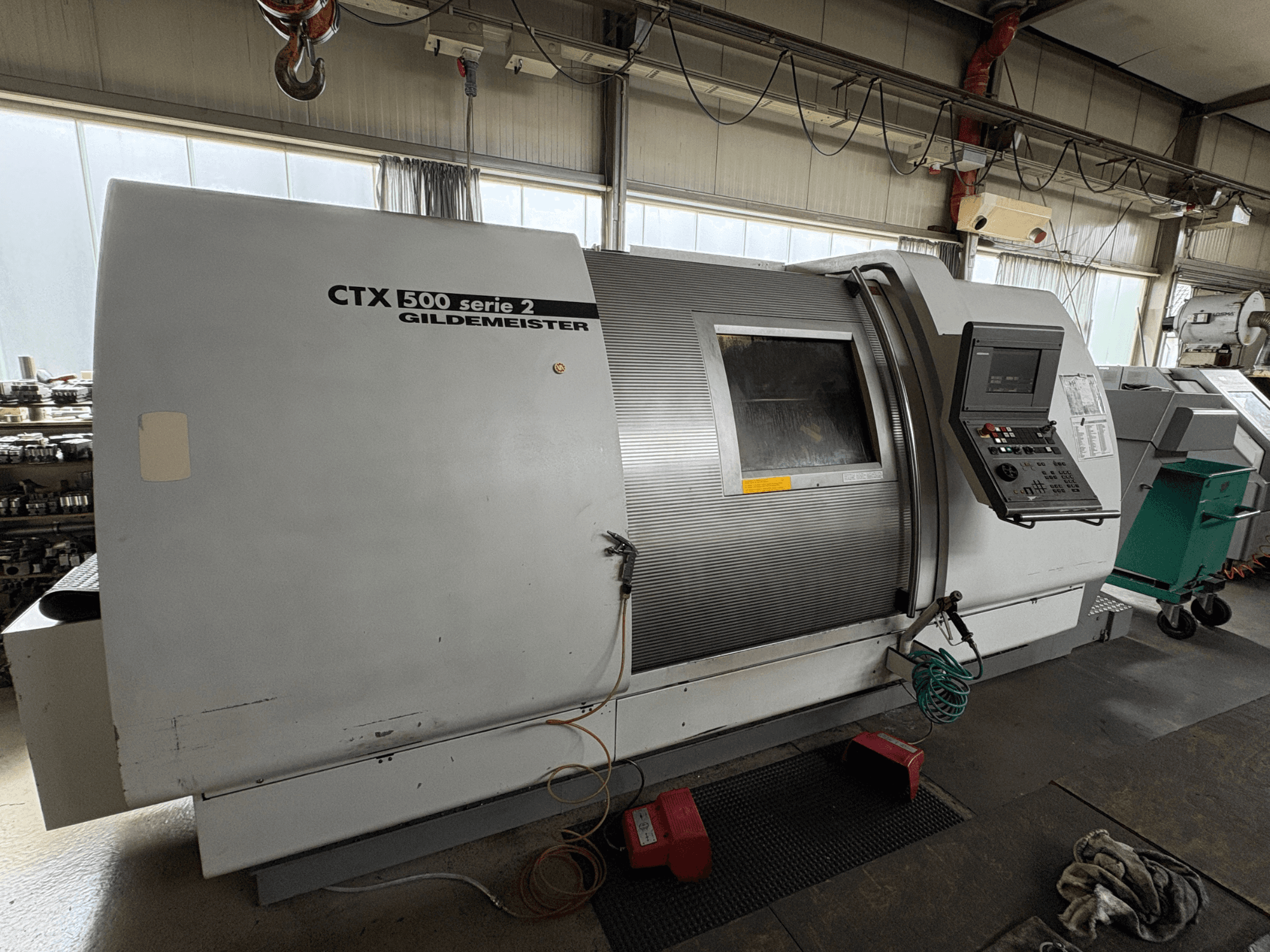

Gildemeister - CTX 500 S2DE-TUR-GIL-2001-00006

- Průměr otáčení přes kryt čelního vedení: 455 mm

- Průměr hlavního vřetena: 220 h5 mm

- Průměr hlavního vřetena v předním ložisku: 140 mm

- Vnitřní průměr vřetena: 107 mm

- Průměr upínacího sklíčidla: 315 / 400 mm

- Příkon pohonu (100 % pracovní cyklus): 23 kW

- Max. točivý moment: 650 Nm

- Rozsah otáček: 18–3600 ot./min

- Otáčky osy C: < 100 ot./min

- Držící moment osy C: 750 Nm

- Přesnost indexování osy C: <= 0,025 stupňů

- Posuvná síla na ose X: 8 kN

- Posuvná síla na ose Z: 15 kN

- Rychlost rychlopohybu po ose X: 24 m/min

- Rychlost rychlopohybu po ose Z: 30 m/min

- Kuličkový šroub osy X / Z (průměr x stoupání): 32 × 15 / 40 × 20 mm

- Vřeteník: Univerzální diskový vřeteník, automatické indexování s logikou směru pohybu

- Počet nástrojových pozic: 12

- Uchycení nástroje: válcová stopka (DIN 69880): 40 (50) mm

- Vertikální pojezd (osa Y): +/- 50 mm

- Varianta s poháněnými nástroji – počet nástrojových pozic: 12

- Varianta s poháněnými nástroji – max. počet poháněných nástrojů: 6

- Varianta s poháněnými nástroji – max. upínací průměr: 16 mm

- Varianta s poháněnými nástroji – max. otáčky: 4000 ot./min

- Varianta s poháněnými nástroji – příkon pohonu (40 % pracovní cyklus): 9,7 kW

- Průměr vřetena koníku (přední část): 120 mm

- Zdvih vřetena koníku: 120 mm

- Uchycení vřetena koníku: Mk 5 (6)

- Max. tlak v upínací trubici koníku: 14 kN

- Rozměry DL 1000 (D x Š x V) bez dopravníku třísek: 5560 x 2400 x 2130 mm

- Hmotnost bez dopravníku třísek: 8700 kg / 10000 kg

- Hladina akustického tlaku: 77 dB(A)

- Osvětlenost u soustružnického vřetena: > 300 luxů

- Napětí (U): 400 V

- Frekvence (f): 50 Hz

- Počet fází: 3 ~

- Zdánlivý výkon (P): 58 kVA

- Proud (I): 85 A

- Pojistková ochrana: 100 A

- Řídicí napětí: 230 V / 24 V=

Součástí dodávky:

Dopravník třísek, 3-čelisťové upínací sklíčidlo, nožní spínače, přídavné zařízení pro odsávací trubici
