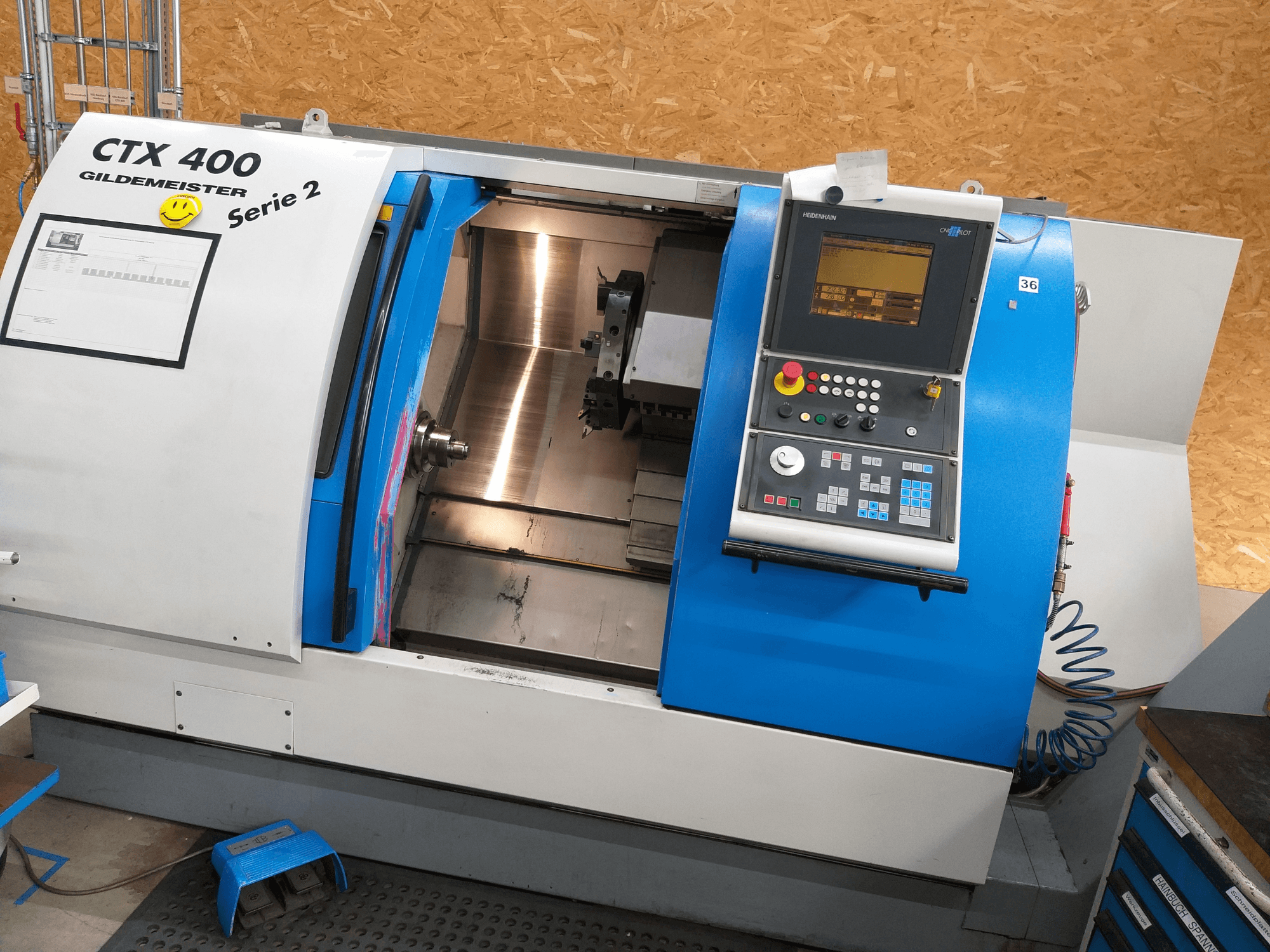

Gildemeister - CTX400 Serie2 (1999) DE-TUR-GIL-1999-00003

• Značka řídicí jednotky: HEIDENHAIN

• Model řídicí jednotky: CNC PILOT

• Vzdálenost mezi osami: 600 mm

• Průchod nad ložem: 570 mm

• Rozsah otáčení nad příčným posuvem: 470 mm

• Maximální soustružnický průměr: 420 mm

• Čelo vřetena: plochá příruba DIN 55026, velikost 170h5

• Průměr předního ložiska: 120 mm

• Vrtání vřetena: 79 mm

• Maximální průměr upínacího sklíčidla: 250 mm

• Maximální točivý moment: 320 Nm

• Typ revolverové hlavy: disková

• Systém upevnění nástrojů: VDI 20/20

• Kužel koníku: MK4

• Průměr vřetena koníku: 80 mm

• Zdvih vřetena koníku: 550 mm

• Pohon posuvu osy X: 3,3 kW

• Pohon posuvu osy Z: 3,3 kW

• Výkon mazacího čerpadla: 0,1 kW

• Výkon čerpadla chladicí kapaliny: 1,4 kW

• Výkon hydraulického čerpadla: 1,5 kW

• Rychlý posuv osy X: 24 000 mm/min

• Rychlý posuv po ose Z: 20 000 mm/min

• Rychlost posuvu: 0,025–7 000 mm/min

• Rozsah stoupání závitu: 0,025–3 500 mm/min

• Objem nádrže na chladicí kapalinu: 100 l

• Napájení: 400 V

• Frekvence: 50 Hz

• Připojené zatížení: 44 kVA

• Jmenovitý proud: 64 A

• Řídicí napětí: 24 V

• Provozní doba: 58 132 h

• Certifikace CE

• Rozsah dodávky podle obrázku, včetně 3 vnitřních upínacích hlav

• Konfigurace podle obrázku: kotoučová revolverová hlava VDI30

Volitelně:

• koník

• Dopravník třísek
