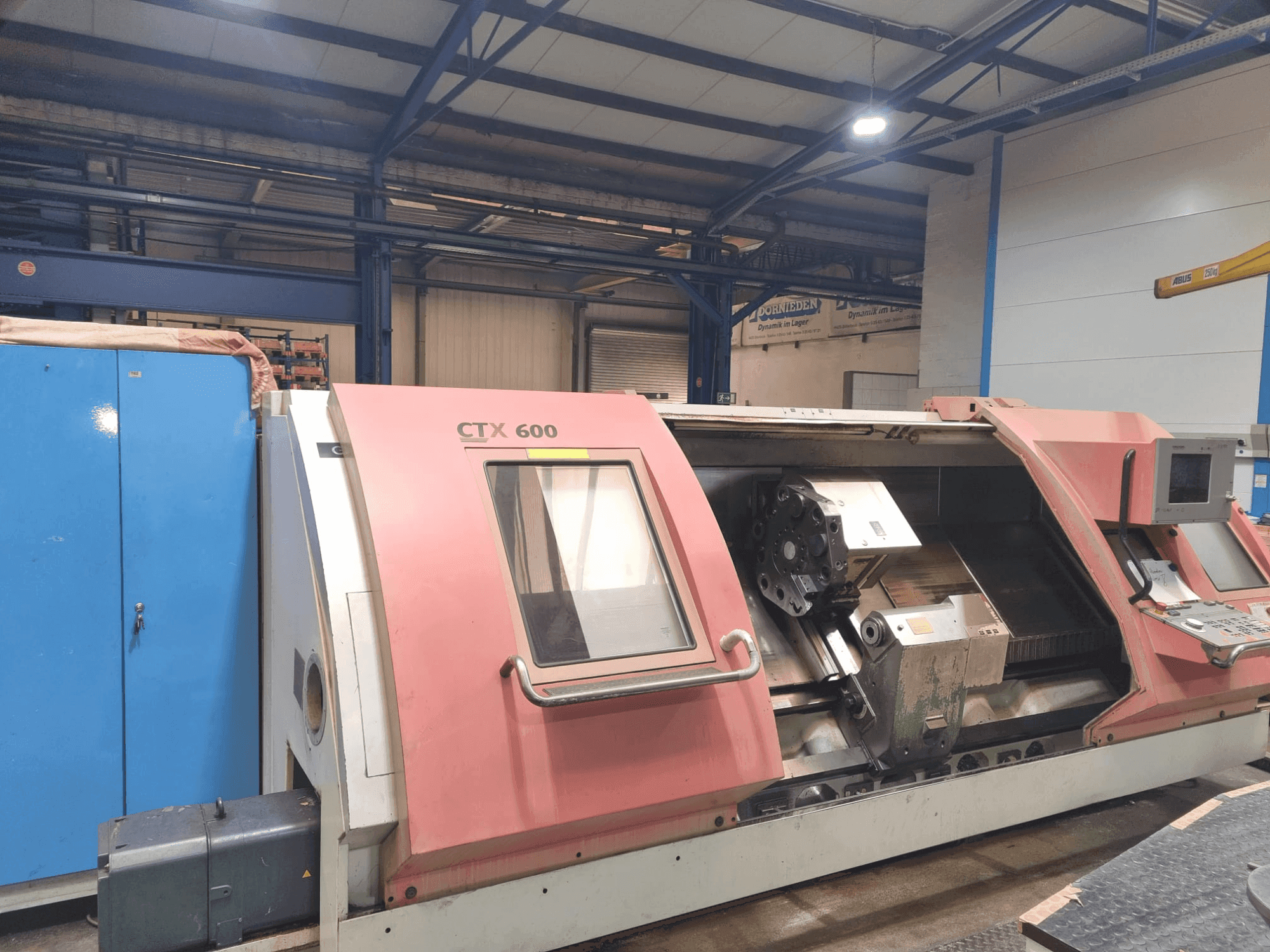

Gildemeister - CTX 600DE-TUR-GIL-1996-00001

Další vybavení

• Počet nástrojových stanic: 12

Výhody stroje

Technické výhody stroje

• Výkon pohonu při 100% pracovním cyklu: 27 kw
• Maximální točivý moment: převodový stupeň 1: 1680 nm / převodový stupeň 2: 420 nm
• Orbitální průměr nad krytem lůžka: 650 mm / orbitální průměr nad vodicím krytem: 480 mm
• Rovinný pojezd: 320 mm / podélný pojezd: 2097 mm
• Hlava vřetena (plochá příruba): 220 h5 mm/ průměr hlavy vřetena u předního ložiska: 140 mm/ vrtání vřetena: 107 mm/průměr sklíčidla: 315 (400) mm
• Síla posuvu x při 100% pracovním cyklu: 800 n / síla posuvu z při 100% pracovním cyklu: 1500 n / rychloposuv v ose x: 10 m/min / rychloposuv v ose z: 15 m/min / měřicí systém: inkrementální rotační snímač
• Univerzální kotoučová revolverová hlava, automatické přepínání se směrovou logikou / stopka nástroje (din 69880): 50 mm / čas indexování revolverové hlavy na stanici (180°): 1, 0 (3, 0) s / maximální indexace za hodinu: 400
• Průměr pinoly: 120 mm / zdvih pinoly: 120 mm / tlak pinoly: 1400 n
• Stabilní opěra / samostředící hydraulická opěra: 22 - 150 mm
