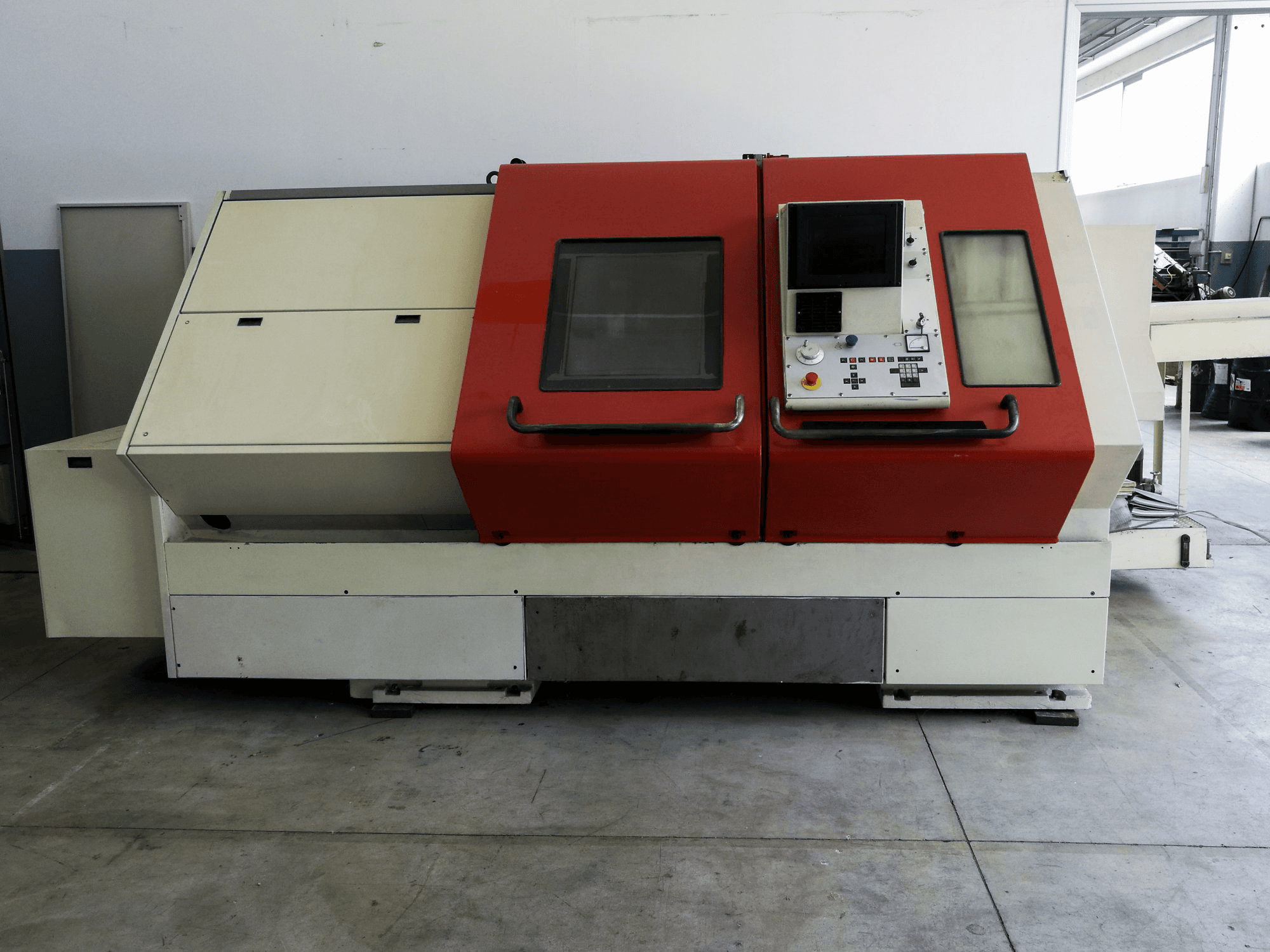

Gildemeister - NEF CT60IT-TUR-GIL-1992-00001

Všeobecné údaje

• Šířka: 5400 mm
• Hloubka měření: 2300 mm
• Výška měření: 2000 mm
• Hmotnost stroje: 7500 kg

Řídicí jednotka

• Výrobce: SIEMENS

Hlavní jednotka

• Počet vřeten: 1
• Rozsah otáček vřetena: 16-3150 1/min
• Výkon motoru vřetena: 30 kW
• Vřeteno: 107 mm

Pohyb

• Osa X Pohyb: 380 mm
• Osa X Napájecí síla: 800 N
• Osa X Rapid Traverse: 10 m/min
• Osa Z Pohyb: 1100 mm
• Osa Z Napájecí síla: 1300 N
• Osa Z Rapid Traverse: 10 m/min

Obrobek

• Obrobek se přetéká přes lůžko: 600 mm
• Obrobek je nad podporou: 360 mm

Věžička

• Počet věží: 1
• Počet nástrojových slotů: 12
• Zúžení nástroje: VDI 40

Tail Stock

• Průměr pinolu: 100 mm
• Pinolová síla: 1200 N
• Pinol cesta: 180 mm
• Kužel kuželového nástroje: Mk 5

Média

• Hlavní elektronické připojení: 380 V / 5 P / 50 Hz
• Dopravník třísek: Ano
