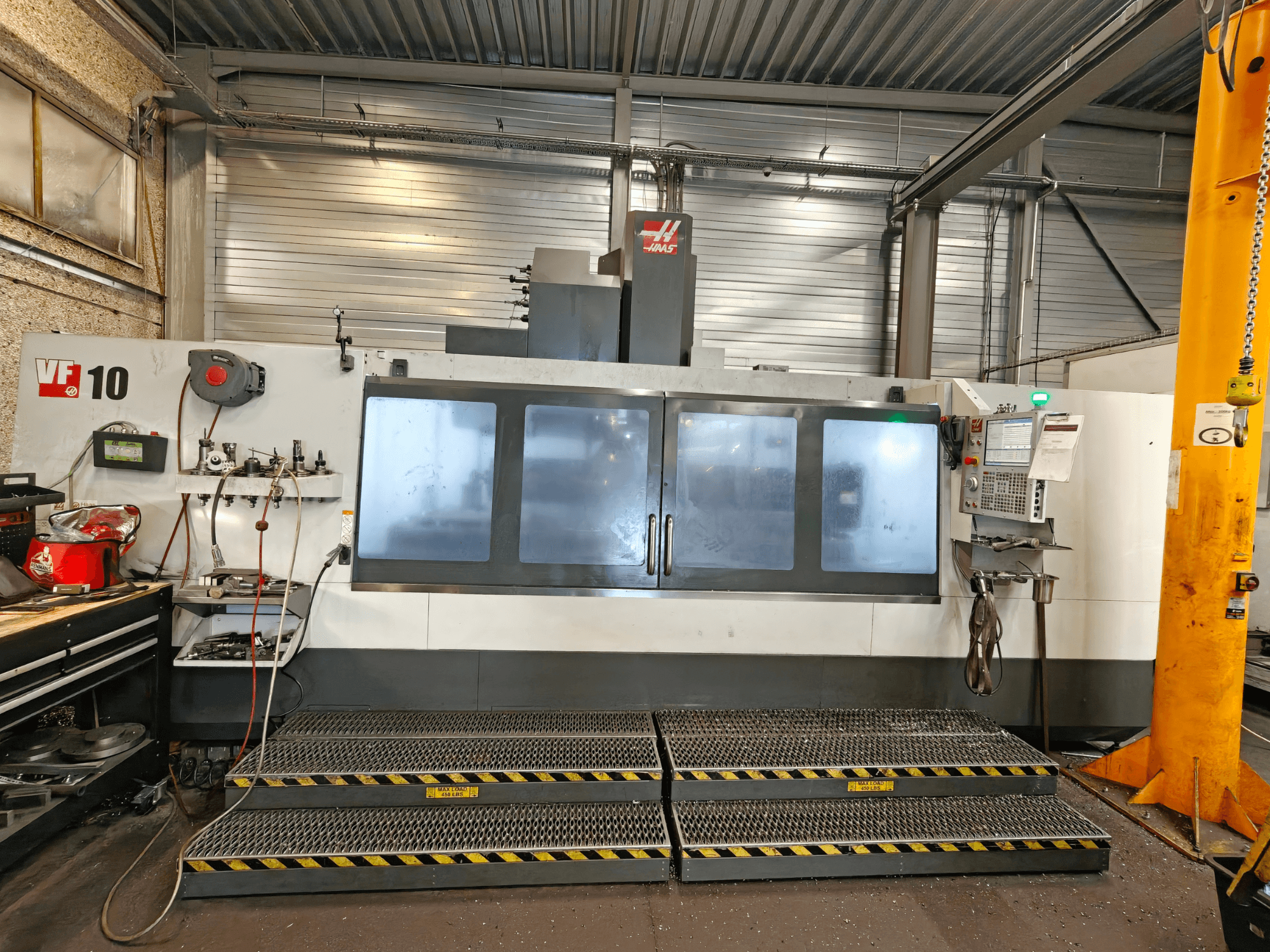

Vertikální obráběcí centrum HAAS VF-10/50, pohled zepředu, s ovládacími prvky pro obsluhu a velkými průhledovými okny.
Vertikální obráběcí centrum HAAS VF-10/50, pohled zepředu, s ovládacími prvky pro obsluhu a velkými průhledovými okny.

HAAS - VF-10/50BE-MIL-HAA-2022-00001

165.000 €
gindumac cena
(Ex Works)
získat oficiální nabídku
Navštivte stroj
Poslat protinabídku

Máte další otázky? Kontaktujte nás!

sales contact

Petr Strýček

+420 737 021 218

p.strycek@gindumac.com

whatsapp
Kontaktujte na WhatsApp
Zobrazit v původním jazyce

Tento čtyřosý stroj HAAS VF-10/50 byl vyroben v roce 2022. Vyznačuje se působivým zdvihem osy X 3048 mm, osy Y 813 mm a osy Z 762 mm. Stroj je vybaven robustním pracovním stolem o rozměrech 3048 x 711 mm a má maximální nosnost stolu 1814 kg. Pokud hledáte stroj s vysokou kvalitou obrábění, zvažte vertikální obráběcí centrum HAAS VF-10/50, které máme v nabídce. Pro další informace nás kontaktujte.

Přehled

  • Výrobce: HAAS
  • rok: 2022
  • MODEL: VF-10/50
  • výrobních hodin: 1936
  • typ aplikace: Frézování
  • Země umístění: Belgie
  • Typ stroje: Vertikální obráběcí centrum

Technické informace - HAAS VF-10/50

Rozměry

  • Hmotnost stroje: 14334 kg

Pohyb

  • Počet os: 4
  • Pojezd osy X: 3048 mm
  • Pojezd osy Y: 813 mm
  • Pojezd osy Z: 762 mm

Technická specifikace

  • Výkon vřetena: 22.4 kW
  • Rychlost vřetena: 7500 RPM

Dodatečné informace

  • Vzdálenost od špičky vřetena ke stolu (max.): 35,0 in (889 mm)

  • Vzdálenost od čela vřetena ke stolu (min.): 5,0 in (127 mm)

  • Vřeteno

    • Maximální točivý moment: 340 ft‑lbf při 700 ot./min (460 Nm při 700 ot./min)

    • Pohon: dvoustupňová převodovka

    • Mazání ložisek: vstřikování vzduchu a oleje

    • Chlazení: Kapalinové chlazení

  • Stůl

    • Délka: 120,0 in (3048 mm)

    • Šířka: 28,0 in (711 mm)

    • Šířka T-drážky: 0,626–0,630 in (15,90–16,00 mm)

    • Vzdálenost mezi středy T-drážek: 4,92 in (125 mm)

    • Počet T-drážek: 5

    • Maximální zatížení stolu (rovnoměrně rozložené): 4000 lb (1814 kg)

  • Posuvy

    • Maximální posuv při řezání: 360 ipm (9,1 m/min)

    • Rychlopohyby: X 360 ipm (9,1 m/min), Y 600 ipm (15,2 m/min), Z 600 ipm (15,2 m/min)

  • Motory os (max. tah)

    • X: 3400 lbf (15 124 N)

    • Y: 4100 lbf (18 238 N)

    • Z: 5600 lbf (24 910 N)

  • Vyměňovač nástrojů

    • Typ: SMTC

    • Kapacita: 30+1

    • Max. průměr nástroje (všechny kapsy zaplněné): 4,0 in (102 mm)

    • Max. průměr nástroje (sousední pozice prázdná): 10,0 in (254 mm)

    • Max. délka nástroje (od měřicí čáry): 16 in (406 mm)

    • Max. hmotnost nástroje: 30 lb (13,6 kg)

    • Čas mezi nástroji (průměr): 4,2 s

    • Doba mezi jednotlivými třískami (průměr): 6,3 s

  • Obecné

    • Kapacita chladicí kapaliny: 95 gal (360 L)

  • Požadavky na vzduch

    • Požadovaný průtok vzduchu: 4 scfm při 100 psi (113 l/min při 6,9 bar)

    • Vestavěná vzduchová hadice: 3/8 in

    • Spojka (vzduch): 3/8 in

    • Minimální tlak vzduchu: 80 psi (5,5 bar)

  • Elektrické parametry

    • Pohon: dvourychlostní převodovka

    • Vstupní střídavé napětí (3fázové) – nízké: 220 VAC, 70 A (FLA)

    • Vstupní střídavé napětí (3fázové) – vysoké: 440 VAC, 35 A (FLA)

  • Rozměry – přepravní

    • Vnitrostátní paleta: 288 in x 102 in x 132 in (732 cm x 260 cm x 336 cm)

    • Exportní bedna: 288 in x 105 in x 134 in (732 cm x 267 cm x 339 cm)

    • Vnitrostátní paleta s volitelnou výbavou EC: 288 in x 102 in x 140 in (732 cm x 260 cm x 356 cm)

    • Exportní bedna s volitelnou výbavou EC: 288 palců x 105 palců x 141 palců (732 cm x 267 cm x 359 cm)

*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
