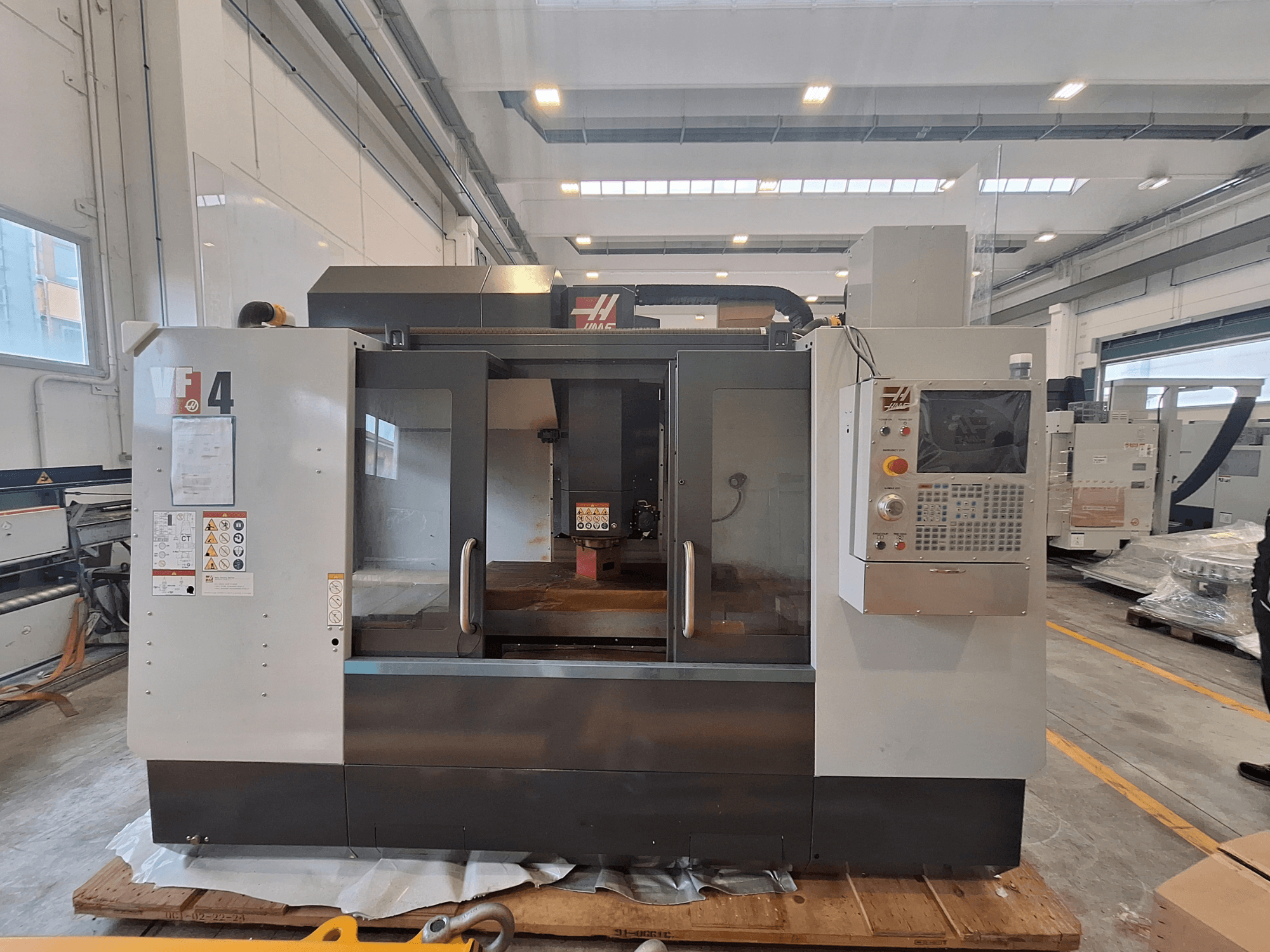

HAAS - VF-4IT-MIL-HAA-2024-00002

Posuvná síla: X: 11 343 N; Y: 11 343 N; Z: 18 683 N

Rychlý posuv: 25,4 m/min

Vnější délka: 1321 mm

Vnější šířka: 457 mm

Rozměry T-drážek: 15,90 mm až 16,00 mm

Počet T-drážek: 5

Max. vzdálenost mezi svislým vřetenem a stolem: 742 mm

Nosnost stolu: 1588 kg

Počet drážek pro nástroje: 30+1

Max. délka nástroje: 330 mm

Hlavní elektrické napájení: 220 VAC / 440 VAC, 3 fáze

Tlak vzduchu: 5,5 bar

Průtok vzduchu: 113,0 l/min při 6,9 bar

Stroj z předváděcího sálu

Vzdálenost od čela vřetena ke stolu (~ min.): 107 mm

Max. točivý moment: 122,0 Nm při 2000 ot./min

Max. točivý moment s volitelnou převodovkou: 339 Nm při 450 ot./min

Mazání ložisek: vstřikování vzduchu / oleje

Chlazení: Kapalinové

Středová vzdálenost T-drážek: 80 mm

Maximální posuv při řezání: 16,5 m/min

Typ měniče nástrojů: bočně upevněný měnič nástrojů (SMTC)

Max. průměr nástroje (celkový): 64 mm

Max. hmotnost nástroje: 5,4 kg

Doba výměny nástroje (průměr): 2,80 s

Doba mezi jednotlivými třískami (průměr): 3,60 s

Objem chladicí kapaliny: 208 l

Vestavěná vzduchová hadice: 3/8 in

Spojka (vzduch): 3/8 in

Vstupní střídavé napětí (3 fáze) – nízké: 220 VAC (proud při plném zatížení: 70 A)

Vstupní střídavé napětí (3 fáze) – vysoké: 440 VAC (proud při plném zatížení: 35 A)
