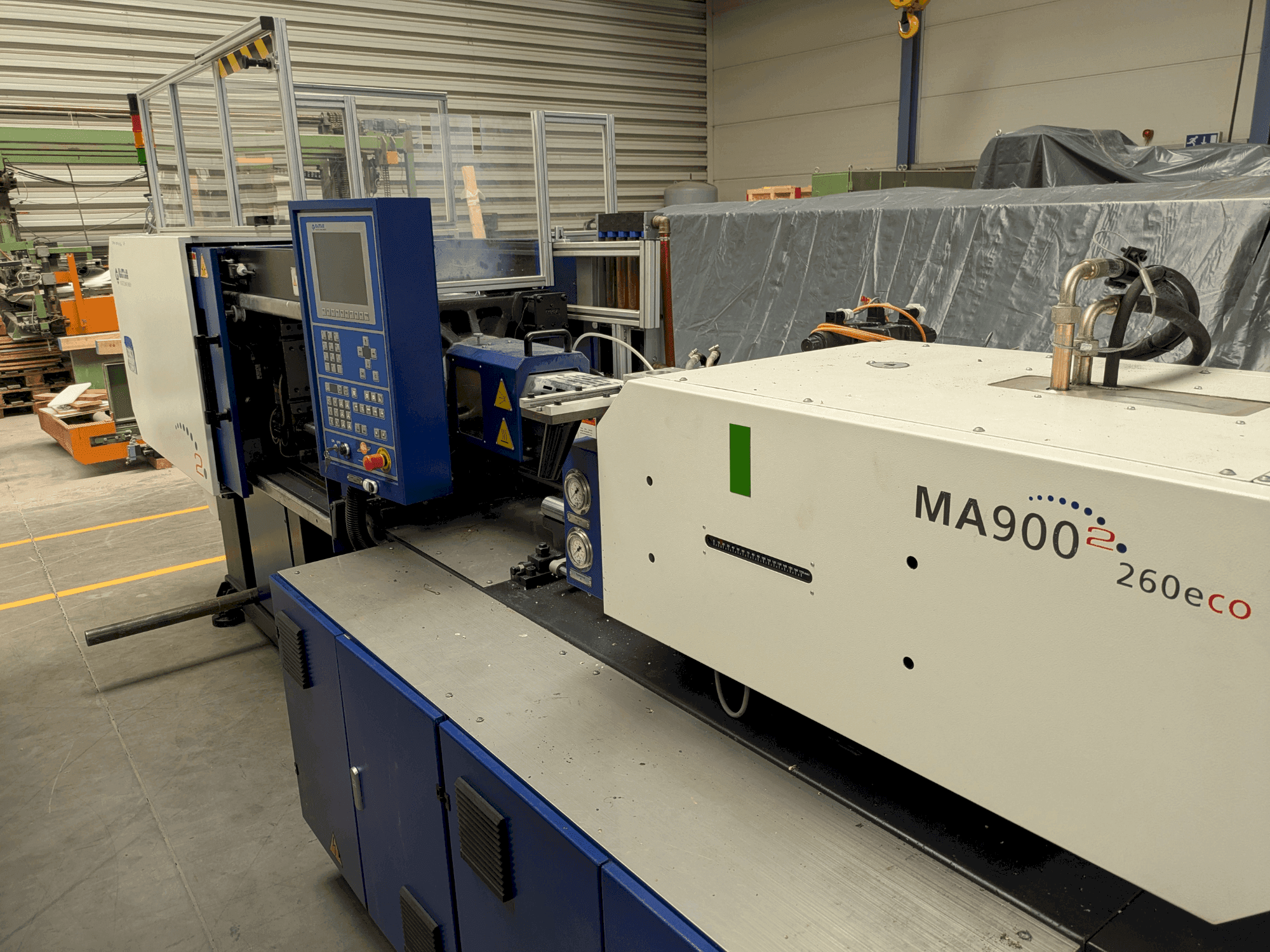

HAITIAN - MA900 II ecoDE-INJ-HAI-2016-00001

Vstřikovací kapacita (PS): 139 g

Plastifikační kapacita: 13,3 g/s

Výkon ohřevu: 7. 85 kw

Rozteč příček (hxv): 360 × 360 mm

Dostupná výška matrice: 150 - 380 mm

Počet vyhazovačů: 5

Výkon motoru čerpadla: 11 kw

Minimální velikost formy (d × š): 250 × 250 mm

Požadovaný prostor pro instalaci: 250 mm: Musí být zajištěn volný prostor nejméně 1 m kolem stroje pro provoz a údržbu.

Schéma založení stroje a podložky

Typ základu: Doporučený železobetonový základ.

Nosnost: Musí unést ≥ 3,5 t hmotnosti stroje.

Tolerance úrovně: Stroj musí být instalován na rovném základu (sklon ≤ 0,2 mm/m).

Tlumení vibrací: Pod nohy stroje použijte antivibrační podložky nebo ocelové desky.

Požadavky na kabely a elektrickou instalaci

Výkon motoru čerpadla: 11 kW

Výkon topení: 7,85 kW

Celkový instalovaný výkon (přibližně): 1,5 kW: ~19 kW

Napájení: (zkontrolujte místní specifikaci).

Doporučený jistič: ≥ 40 A (závisí na místních normách).

Uzemnění: Vyžaduje se spolehlivé uzemnění (odpor ≤ 4 Ω).

Schéma zavěšení kabelu: Před připojením kabelů musí být stroj vyrovnán

Požadavky na chlazení a hydrauliku

Objem olejové nádrže: 190 l (použijte doporučený hydraulický olej ISO VG46).

Požadavek na chladicí vodu:

Pro chladič hydraulického oleje

Pro chladicí okruhy forem (4 × vodní kanály jsou k dispozici).

Kvalita vody: Čistá, nekorodující, filtrovaná.

Tlak vody: 0,2 - 0,4 MPa

Podmínky prostředí

Okolní teplota: 5 - 40 °C

Relativní vlhkost: ≤ 90 % (nekondenzující)

Umístění instalace: Vnitřní prostředí, bez vibrací a prachu
