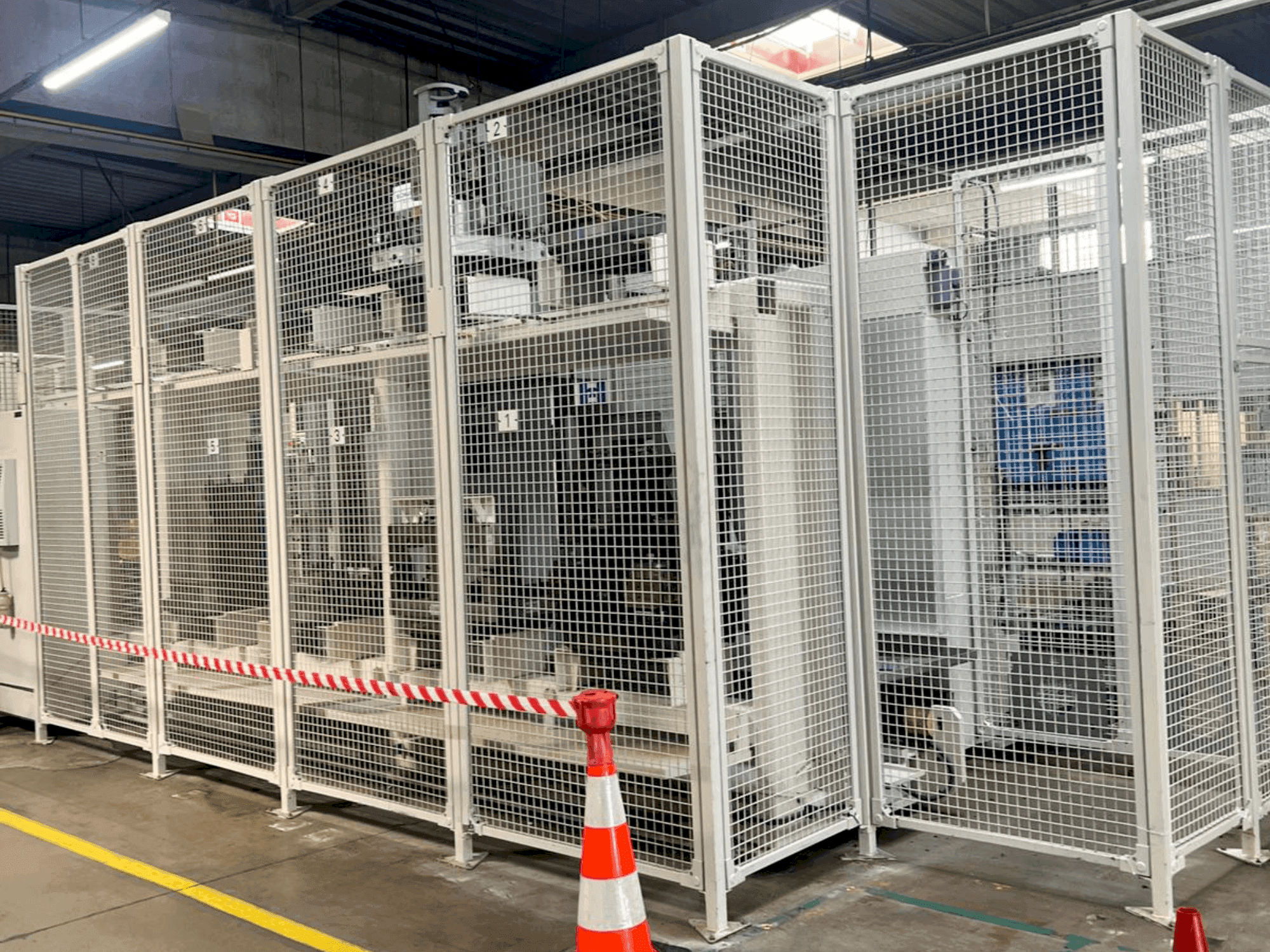

HELLER - MCH 250DE-MIL-HEL-2005-00004

Další vybavení

• Typ zásobníku: Řetězový zásobník / Kapacita zásobníku: 50 až 100 nástrojů (volitelně)
• Nástrojový systém a zásobník / policový zásobník: 234 slotů (SK), zvýšená nosnost nástroje
• Osa X a Y: 15 000 N (při S3 - 40% pracovní cyklus) / osa Z: 17 500 N (při S3 - 40% pracovní cyklus)
• Rychlosti: Rychlost pojezdu (X, Y, Z): 50 000 mm/min / Zrychlení (dynamický balíček): 4,0 m/s² v X, Y a Z / Rychlá rychlost pojezdu: 60 000 mm/min / Maximální zrychlení: 7,0 m/ s²
• Průměr vřetena (přední ložisko): 100 mm
• Rozšířené otáčky vřetena: 12 500 ot./min
• Pohonná jednotka: Výkon/Točivý moment [max.] (při S6 = 40 %): 43 kW / 822 Nm / Rozsah otáček: 45-12 500 ot./min (rozšířený)
• Model: Otočný stůl Siemens GRM s přesným balením, včetně teplotní kompenzace a přesného chladiče
• Dělení: úhly 360 x 1° / Přesnost indexování: 6 sekund / Doba otáčení pro 45°/180°: 2,7 s / 3,5 s
• High Precision Division (volitelně): úhly 360 000 x 0,001°, přesnost indexování 10 sekund, časy otáčení pro 45°/180°: 0,9 s / 1,8 s

Výhody stroje

Kvalitativní výhody stroje

• Chladicí a proplachovací systém /chladič chladicí kapaliny: bez cfc, kompatibilní s vrf/ nádrž na chladicí kapalinu (základní): cca. 1000 litrů/ čerpadlo chladicí kapaliny (základní): při 3 barech: 200 litrů/min - při 12 barech: 40 litrů/min
• Údaje o instalaci hmotnost stroje: cca. 19 000 dan / celkový požadavek na výkon (základní): cca. 79 kva / napájení: 400 v / 50 hz / tlak vzduchu: 6 bar
• Systém měření polohy
• Systém měření: přímé, absolutní lineární stupnice s nejvyšším rozlišením v x, y a z

Technické výhody stroje

• Jednotka s dutým hřídelem (volitelná výbava) výkon/točivý moment [max. ]: 72 kw / 460 nm
• Zesílená převodová jednotka [max. ]: 60 kw / 1145 nm
• Rychlost posuvu (x, y, z): 50000 mm/min
• Zrychlení: 7,0 m/s²
• Maximální přípustná upínací hmotnost otočného stolu (uprostřed): 800 dan
• Celkový příkon (základní): cca. 79 kva
• Maximální hmotnost nástroje: 25 dan / maximální moment nástroje na chapači: 2200 ncm / maximální délka nástroje: 600 mm (od špičky vřetena) / maximální průměr nástroje (všechny drážky obsazené): 112 mm (až 280 mm s vůlí)
• Doba od třísky k čipu: 4. 1 s až 5. 1 s / držák nástroje: držák msk/pdk, včetně přívodu vzduchu a chladicí kapaliny
• Systém výměny palet a palet/palety: 2 standardní palety na specifikaci grm a jedna další paleta s vlastní specifikací /velikost palety: 630 x 630 mm /přesnost výměny palet (x, y, z): 0,01 mm /doba výměny palet: 12 s

Informace navíc

Stroj je stále pod proudem
