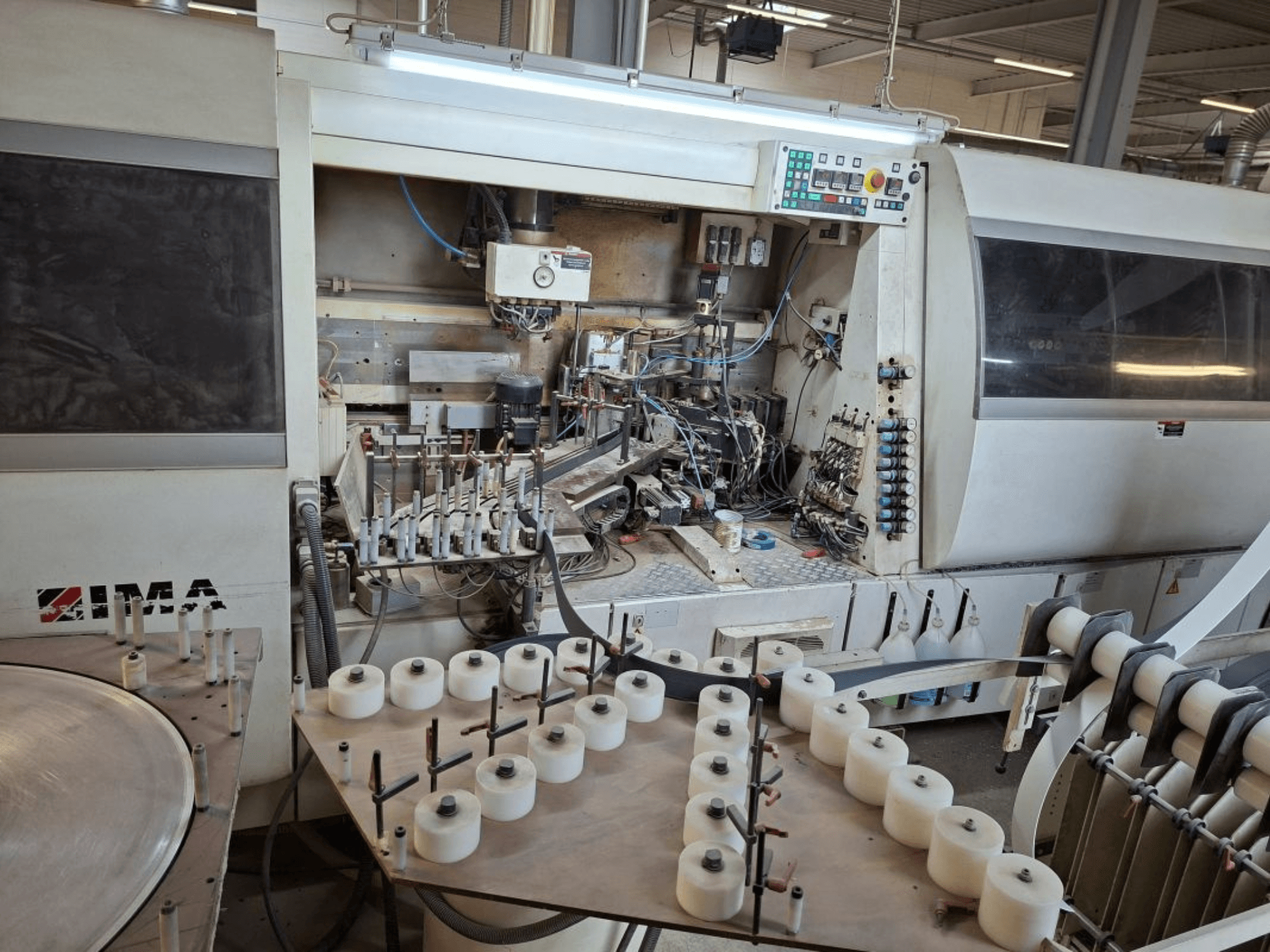

IMA - Combima Systems/I/R75/1370DE-EDG-IMA-2006-00002

Obrobek (dřevotříska/MDF)

• Délka obrobku: 250-2800 mm

• Šířka obrobku: 115-1300 mm

• Tloušťka obrobku: 8 mm (pouze formát) až 40 mm

• Nejmenší obrobek: 144 × 250 × 8 mm

• Největší obrobek: 2800 × 1300 × 38 mm

• Hmotnost obrobku: max. 50 kg

• Tvar obrobku: obdélníkový

• Materiál povrchu: přímý nátěr (melamin), papír, fólie, dýha

• Přesah potahového materiálu po stranách: 10 mm

Obrobek (voštinová deska; min. délka posuvu 300 mm)

• Tloušťka potahu: 3,0 / 4,0 / 8,0 mm

• Přídavek na obrábění: tloušťka hrany

• Délka obrobku: 300-2800 mm

• Šířka obrobku: 300-1300 mm

• Tloušťka obrobku: 15-100 mm (s 3 mm opěrnou hranou pouze jako dvojitý panel)

• Nejmenší obrobek: 300 × 300 × 15 mm

• Největší obrobek: 2800 × 1300 × 100 mm

Obrobek (rámový panel; min. délka posuvu 300 mm)

• Tloušťka krytu: 8,0 mm

• Přídavek na obrábění: 5,0 mm

• Materiál rámu: vertikálně uspořádaná dřevotřísková deska (snížený posuv)

• Délka obrobku: 300-2800 mm

• Šířka obrobku: 300-1300 mm

• Tloušťka obrobku: max. 50 mm

Materiál a profily hran

• Hrany z papíru a plastu: 0,3-3,0 mm

• Hrany z dýhy: 3,3 mm, 3,3 mm, 3,3 mm, 3,3 mm, 3,3 mm: 0,5-1,3 mm

• Podpěrná hrana: 3,0 mm

• Výška hrany: 19-104 mm (podpůrná hrana 97 × 3 mm pouze u dvojitých desek)

• Max. přesah horní hrany: 2 mm

• Hranové profily:

  • Papírová hrana: cca 0,4 mm, zkosení 15°.

  • Plastová hrana: 1,5 mm, 2,5 mm, 3,5 mm: 3,0 mm, poloměr 3 mm

• Se servořezným nožem (2 lepicí sekce):

  • Max. průřez hrany: 200 mm² (plast), 135 mm² (dýha).

Údaje o stroji

• Konstantní vzdálenost obrobku od řetězového dopravníku: 38 mm (včetně tloušťky hrany 0,3-3,0 mm).

• Průchozí šířka (s vůlí 38 mm): min. 115 mm

• Délka obrobku ve směru posuvu: min. 150 mm

• Výška základny (horní hrana řetězového dopravníku): 960 mm

• Rychlost posuvu: 6-30 m/min, frekvenčně řízená

Zpracovatelské jednotky a systémy

• Frézovací/profilové frézovací/rolovací jednotky:

  • 1 × 6,6 kW, 100 Hz, 6000 ot./min.

  • 1 × 8,0 kW, 100 Hz, 6000 ot/min (pohon dvojité upínací jednotky)

  • 1 × 4,4 kW, 100 Hz, 6000 ot./min.

  • 1 × 4,4 kW, 100 Hz, 6000 ot./min.

  • 1 × 4,4 kW, 100 Hz, 6000 ot./min.

  • 1 × 8,0 kW, 100 Hz, 6000 ot./min.

• Aplikátor tavného lepidla pro 2 lepicí perly

• 300 lg radiátor, 2 × 1,5 kW pro předehřev okraje obrobku

• Lepicí jednotka pro rovné hrany; tloušťka hrany až 3 mm (v závislosti na zásobníku)

• Automatický systém tavení PU: Quickmelt

• 2násobný zásobník hran pro materiál v rolích (0,3-3,0 mm)

• Servo nůž pro přesné řezání hran

• Servopodavač hran (včetně podpůrných hran ve formě rolí)

• Nanášení lepidla pro tloušťku obrobku až 90 mm

• Řezací jednotka: 2 × 660 W, 200 Hz

• Frézovací jednotka: 1 × 1000 W, 400 V, 200 Hz, 12 000 otáček za minutu, otočná o 30°.

• Vícenásobná obráběcí jednotka: 1 × 660 W, 400 V, 200 Hz, 12 000 otáček/min.

• Víceprofilová škrabací jednotka

• Frézovací jednotka: 1 × 1000 W, 400 V, 200 Hz, 12 000 otáček za minutu, otočná o 30°.

• Vícenásobná obráběcí jednotka: 1 × 660 W, 400 V, 200 Hz, 12 000 ot/min.

• Vícenásobné profilové škrabací zařízení

• Samoprotahovací škrabací jednotka

• Leštící jednotka

Další vybavení

• Nakloněný válečkový stůl SFR 1450/2260/15° pro podélný a příčný provoz:

  • Délka obrobku (ruční posuv): 300-2800 mm

  • Šířka obrobku: 190-1300 mm

  • Tloušťka obrobku: 13-60 mm

• Servovkládací systém x20

• Servo systém zastavení x20
