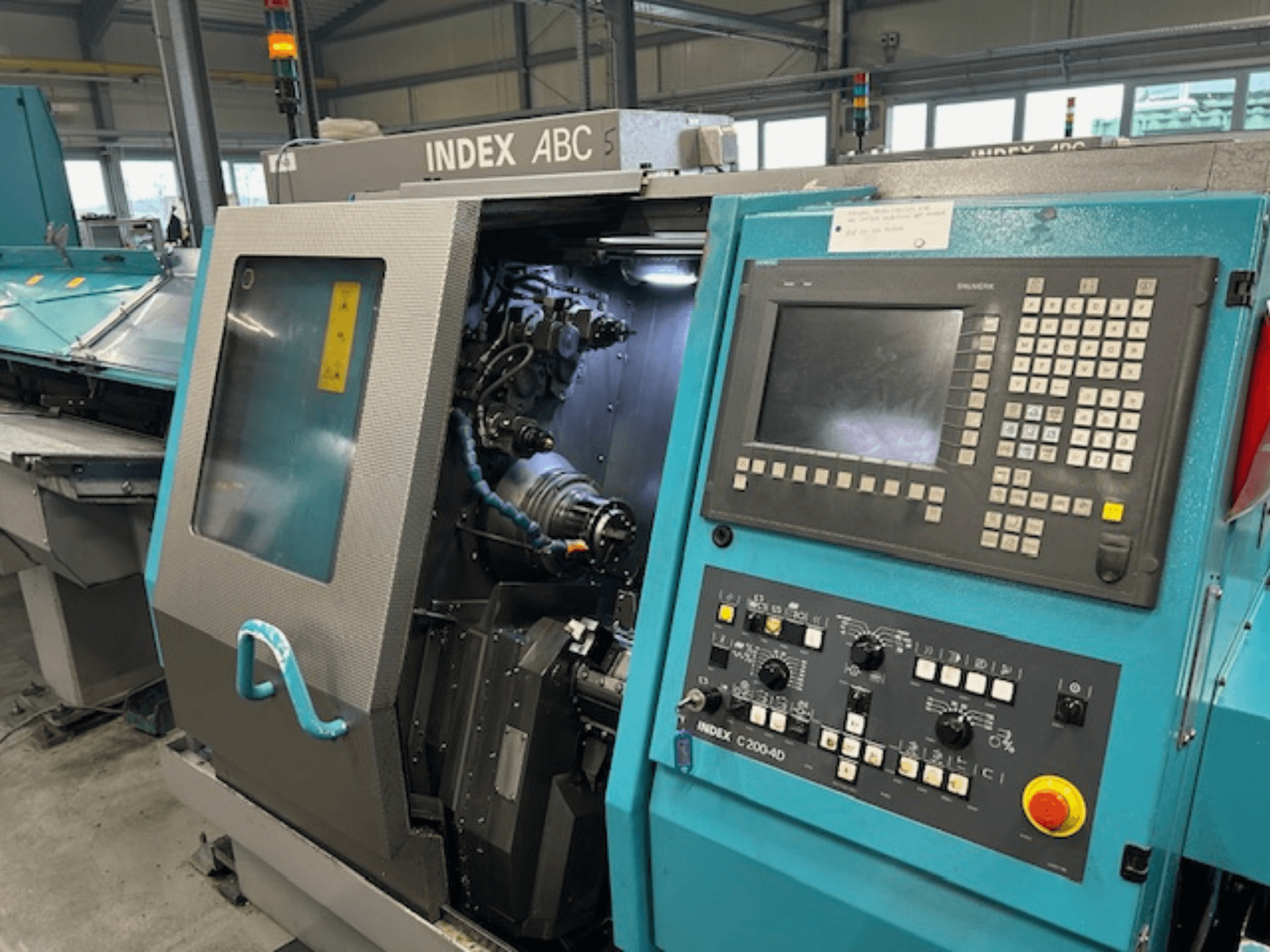

Index - ABCDE-TUR-IND-2007-00002

• Hlavní vřeteno

  • Varianty kapacity (vůle vřetena):

    • 30 (25): 30 mm (25 mm)

    • 42 (36): 42 mm (36 mm)

    • 60 (52): 60 mm (52 mm)

    • 65: 65 mm

  • Průměr vřetena v předním ložisku:

    • 75 mm (model 30)

    • 85 mm (model 42)

    • 100 mm (modely 60 a 65)

  • Výkon Pmax při 100 % zatížení:

    • 7 / 10 / 13 kW (model 30)

    • 7,5 / 13 / 20 kW (model 42)

    • 7,5 / 13 / 20 kW (model 60)

    • 13 / 20 kW (model 65)

  • Výkon Pmax při 40% zatížení:

    • 10 / 15 / 21 kW (model 30)

    • 13,3 / 21 / 29 kW (modely 42 a 60)

    • 21 / 29 kW (model 65)

  • Točivý moment Mdmax při 100% zatížení: Mdmax při 100 % zatížení:

    • 33 / 48 / 62 Nm (model 30)

    • 35 / 62 / 95 Nm (modely 42 a 60)

    • 62 / 95 Nm (model 65)

  • Točivý moment Mdmax při 40% zatížení:

    • 48 / 69 / 102 Nm (model 30)

    • 64 / 102 / 140 Nm (modely 42 a 60)

    • 102 / 140 Nm (model 65)

  • Max. otáčky:

    • 7500 ot/min (model 30)

    • 7000 ot/min (model 42)

    • 6000 ot/min (modely 60 a 65)

  • Zdvih upínacího válce:

    • Upínání kleštin: 7 mm

    • Upínání sklíčidla a kleštin: 20 mm

  • Kontrola dráhy upínání: 140 mm (s Rev. 2) / 160 mm (bez Rev. 2).

  • Rozšiřovací stupně: 1:

    • Rozlišení osy C: 1: 0.001°

    • Zarovnávací/přepínací jednotka (úhel indexování): 2.5°

    • Jednotka pro zastavení a vysunutí obrobku: D 42 / D 60

• Nosič nástrojů: Věž 1

  • Zdvih posuvů: X 90 mm, Z 280 mm

  • Posuvná síla: 5500 N (X a Z)

  • Rychlý posuv: Z X (X): 1,5 mm: X 27 m/min, Z 36 m/min

  • Rozlišovací schopnost: Z X: 2,5 m: X 0,5 µm, Z 1,0 µm

  • Počet nástrojů: 7 + synchronní vřeteno

  • Nástrojový systém: Válcová stopka DIN 69 880 (25 x 48 mm)

  • Doba přepínání (jedna stanice): 0.3 s

  • Pohon nástroje (všechny stanice): 4,2 kW, 7,5 Nm, 6000 ot/min (Pmax/Mdmax při 25% zatížení)

• Nosič nástrojů: Věž 2

  • Posuvný chod: Oběžná věž: X 81 mm, Z 80 mm

  • Posuvná síla: X 8300 N, Z 5500 N

  • Rychlý posuv: 2,5 mm: X 27 m/min, Z 36 m/min

  • Rozlišovací schopnost: Z X: 2,5 m. Rozlišovací schopnost: 2,5 m: X 0,5 µm, Z 1,0 µm

  • Počet nástrojů: 6

  • Nástrojový systém: Nástrojový systém: Dovetail mount s válcovou stopkou (25 x 40,3 mm)

  • Doba přepínání (jedna stanice): 0.3 s

  • Pohon nástroje (všechny stanice): 6,5 kW, 14 Nm, 4500 ot/min (Pmax/Mdmax při 25% zatížení)

  • Jednotka pro frézování závitů a soustružení polygonů: max. 6000 ot/min (max. 2 stanice současně)

• Zadní nosič nástrojů (zpětné obrábění)

  • Posuvný chod: X 280 mm, Z 280 mm

  • Max. počet nástrojů: 6

  • Systém nářadí: Upevnění: Dovetail mount

• Vyvrtávací jednotka (volitelné rozšíření)

  • Max. počet pevných nástrojů: 5

  • Maximální počet poháněných nástrojů: 2

  • Výkon poháněných nástrojů (při 25% zatížení): 4,5 kW, 8 Nm, 6000 ot./min.

  • Otvor držáku nástroje: 25 mm (DIN 69 880) / 1 palec

• Manipulace s materiálem (integrovaná jednotka podávání materiálu)

  • Průměr tyče max: 52 mm

  • Nastavitelná dráha posuvu max: 80 mm

  • Síla posuvu: 3000 N

• Kapaliny a systémy

  • Chladicí systém: 60 (80) l/min, 5,5 (8) bar, nádrž 220 l; přepínatelné čerpadlo max. 18 bar, 20 l/min.

  • Hydraulický systém: 19 l/min, 90 bar, nádrž 50 l

• Rozměry (bez nakládacího zásobníku a dopravníku třísek)

  • Plocha podlahy: 2.4 m²

  • Výška středu vřetena (nad podlahou): 2,5 m: 1010 mm

Další vybavení

• Zásobník na tyče (podavač tyčí), modely LM3200 / LM3700 / LM4200

  • Délka tyče max: 3,2 m / 3,7 m / 4,2 m

  • Rozsah průměrů tyčí: 6-52 mm

• Dopravník třísek

  • Typ: Závěsný typ nebo shrnovací pás

  • Výtlačná výška: 840 mm
