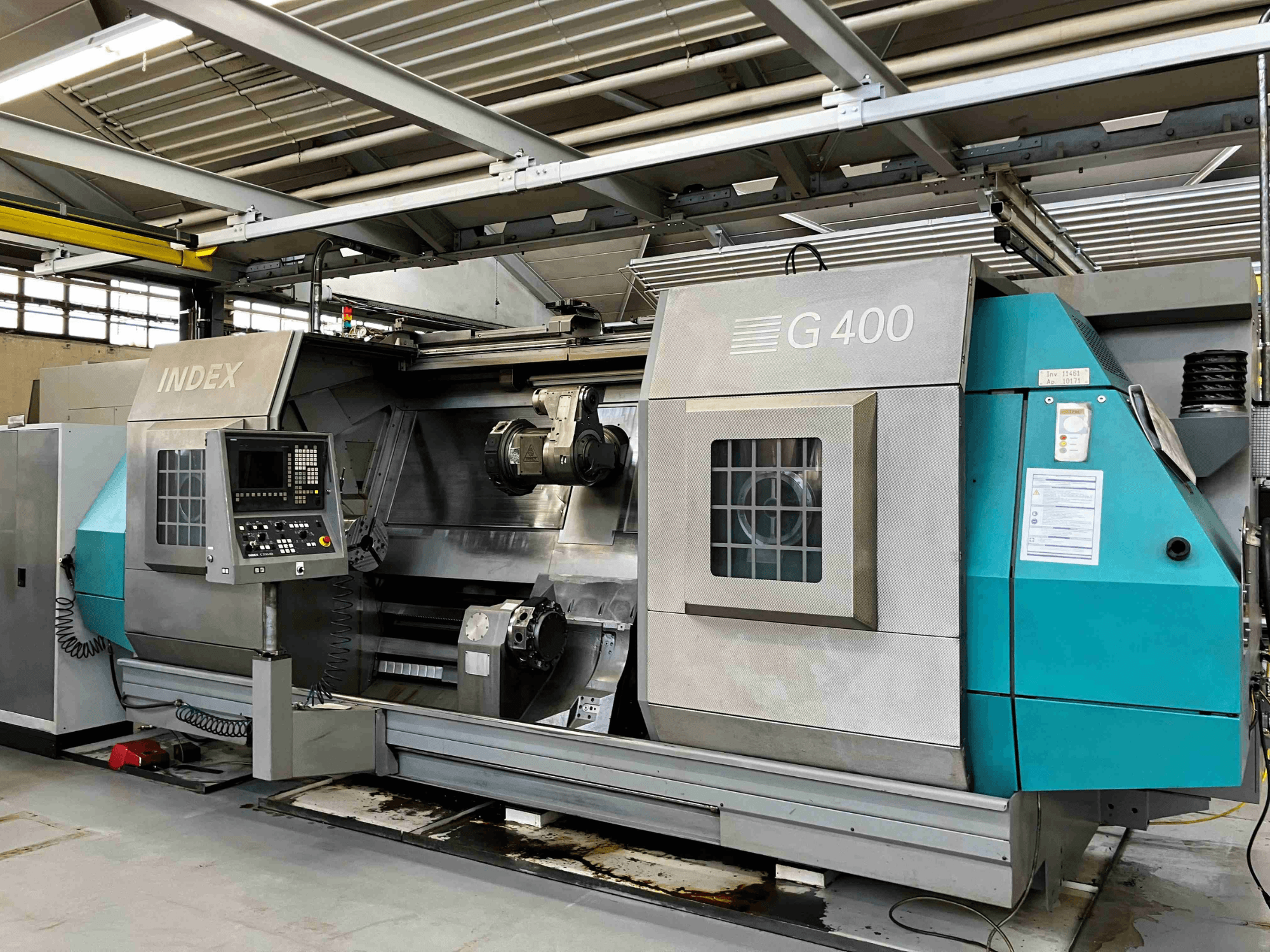

Index - G 400DE-TUR-IND-2008-00002

Hlavní vřeteno 0102 přímý pohon

Maximální průchodnost materiálu: 102 mm

Maximální otáčky: 3000 ot/min

Průměr předního ložiska: 170 mm

Variabilní motor s dutou hřídelí

Výkon na hlavním vřetenu D102:

Výkon při pracovním cyklu 100/40 %: 53 kW/68 kW

Točivý moment: 675 Nm/900 Nm

Nastavení pracovního vřetena a spínací zařízení D102

Krok 2,5° prostřednictvím indexovacího kotouče

Hydraulicky ovládaný dutý upínací válec D102 s analogovým sledováním upínacího zdvihu

Vůle materiálu: 102 mm

Zdvih: 48 mm

Maximální upínací síla (tah/stlačení): 10 900 dN

Zařízení pro vícenásobný přítlak

Upínací tlak nastavitelný v rozsahu 8 až 80 barů prostřednictvím vícestupňového katalogu dílů pro hlavní upínací válec vřetena. Pohyb uvolnění sklíčidla nutný pro přechod na nižší upínací tlak.

Nosič nástrojů 1 (standardní výbava)

Křížový suport X, Z, délka otáčení 2000 mm.

S vnitřním přívodem chladicí kapaliny a uzavíracím ventilem, kulové šrouby D=40 mm.

v ose X, D=50 mm v ose Z. Pohony os chráněné přetěžovacími spojkami, protizávaží v ose X.

Osa X Z

Pracovní dráha mm: 320 2000

Rychlost rychloposuvu m/min: 20 40

Posuvná síla N: 14000 14000

Měřicí systém osy X: Skleněná stupnice (absolutní)

Osa Z: stupnice (měřicí přístroj): Snímač ROQ (absolutní)

Pouzdro X-Y-Z-B (WT1)

Revolver se střídavým motorem, polohování pomocí čelních ozubených kol, hydraulicky zajištěný

Pill v ose Y, hydrostaticky uložený, uzamykatelný pomocí čelních ozubených kol

Kuličkový šroub, D=40 mm

Spojka proti přetížení

Zdvih: 220 mm

Rychlý posuv: 12 m/min

Posuvná síla: 24 000 N

Snímač ROQ (abs)

Pohon osy B se střídavým motorem

Úhel otáčení: 360°

Pohonná jednotka nástroje

se dvěma spojkami:

Maximální otáčky: 6 000 ot/min

Výkon (25%) při n= 6 000: 17 kW

Maximální točivý moment (25 %): 37 Nm

Diskový revolver s 12 stanicemi na příčném suportu 1

Systém držáků nástrojů DIN 69880-40x63

Zvýšená opakovatelnost při výměně nástrojů díky přídavným drážkám W

Multifunkční jednotka na příčném suportu 1

Maximální otáčky: 6 000/1 500 ot.min-1

Převodovka: i=4

Krouticí moment: I4 36/144 Nm

Nářadí: SK50

Průměr předního ložiska: 75 mm

Vnitřní přívod chladicí kapaliny, upínání kotoučové pružiny

Nosič nástrojů 2, pravý - X, Z

Délka soustružení 2000 mm, přednostně na

protivřetenový stroj s vnitřním přívodem chladicí kapaliny a uzavíracím ventilem, ovládání revolveru přes AG motor, kuličkové šrouby D= 50 mm pro osu Z, D= 40 mm pro osu X. Pohony os chráněné přetěžovacími spojkami, systém protizávaží v ose X.

Hlava revolveru orientovaná vpravo směrem k protivřetenu.

Osa X Z

Dráha mm 210 2000

Rychlost rychloposuvu m/min 20 40

Posuvná síla N 8600 14000

Měřicí systém osy X: skleněná stupnice (abs)

Osa Z: Snímač ROD (abs)

Diskový revolver s 10 na příčném suportu 2

Systém držáků nástrojů DIN 69880-40x63

Zvýšená opakovatelnost při výměně nástroje díky přídavným W-drážkám.

Polohování pomocí čelního ozubení, hydraulicky zajištěné

Protivřeteno D102, velikost 11-DIN 55026/55021 a ISO 702/1

Délka soustružení 2000 mm

Posuv v ose Z poháněný střídavým motorem a kuličkovým šroubem o průměru 50 mm.

Pohon osy chráněn spojkou proti přetížení

V pracovní poloze je suport přidržován k dorazu střídavým motorem.

Obrábění obrobků upnutých mezi hlavním a protivřetenem není podporováno protivřetenem, a to ani axiální upínací silou, ani sledováním polohy protivřetena v ose Z.

Pokud je taková funkce požadována, je nutné dodatečně použít volitelnou funkci koník.

Měřicí systém v ose Z: Snímač ROQ (abs)

Maximální průměr materiálu: 102 mm

Maximální otáčky vřetena: 3000 ot/min

Průměr předního ložiska: 170 mm

Rychlý posuv: 2,5 mm: 30 m/min

Posuvná síla: 7200 N

Variabilní třífázový pohon (střídavý motor s dutou hřídelí).

Výkon protivřetena D102:

Výkon při pracovním cyklu 100/40 %: 53/68 kW

Krouticí moment: 675/900 Nm

Seřizovací a spínací zařízení protivřetena D102

Krok 2,5 stupně prostřednictvím vyměňovacího kotouče.

Hydraulicky ovládaný dutý upínací válec D102 s analogovým sledováním upínacího zdvihu.

Kapacita materiálu: 102 mm

Zdvih: 48 mm

Maximální upínací síla (v tahu/stlačení): 10 900 dN

Zařízení pro vícenásobný přítlak

Upínací tlak nastavitelný od 8 do 80 barů (více nastavení je k dispozici v katalogu dílů pro upínací válec). Protivřeteno; pohyb uvolnění sklíčidla nutný pro přechod na nižší upínací tlak.

Automatické posuvné dveře, hydraulicky ovládané.

Řídicí systém INDEX C200-4D

- Modulární víceprocesorové řízení integrované do systému digitálního měniče Simodrive 611 (identický se systémem Sinumerik 840D).

- Ovládací panel - AT-kompatibilní PC s operačním systémem Windows a plochým monitorem.
