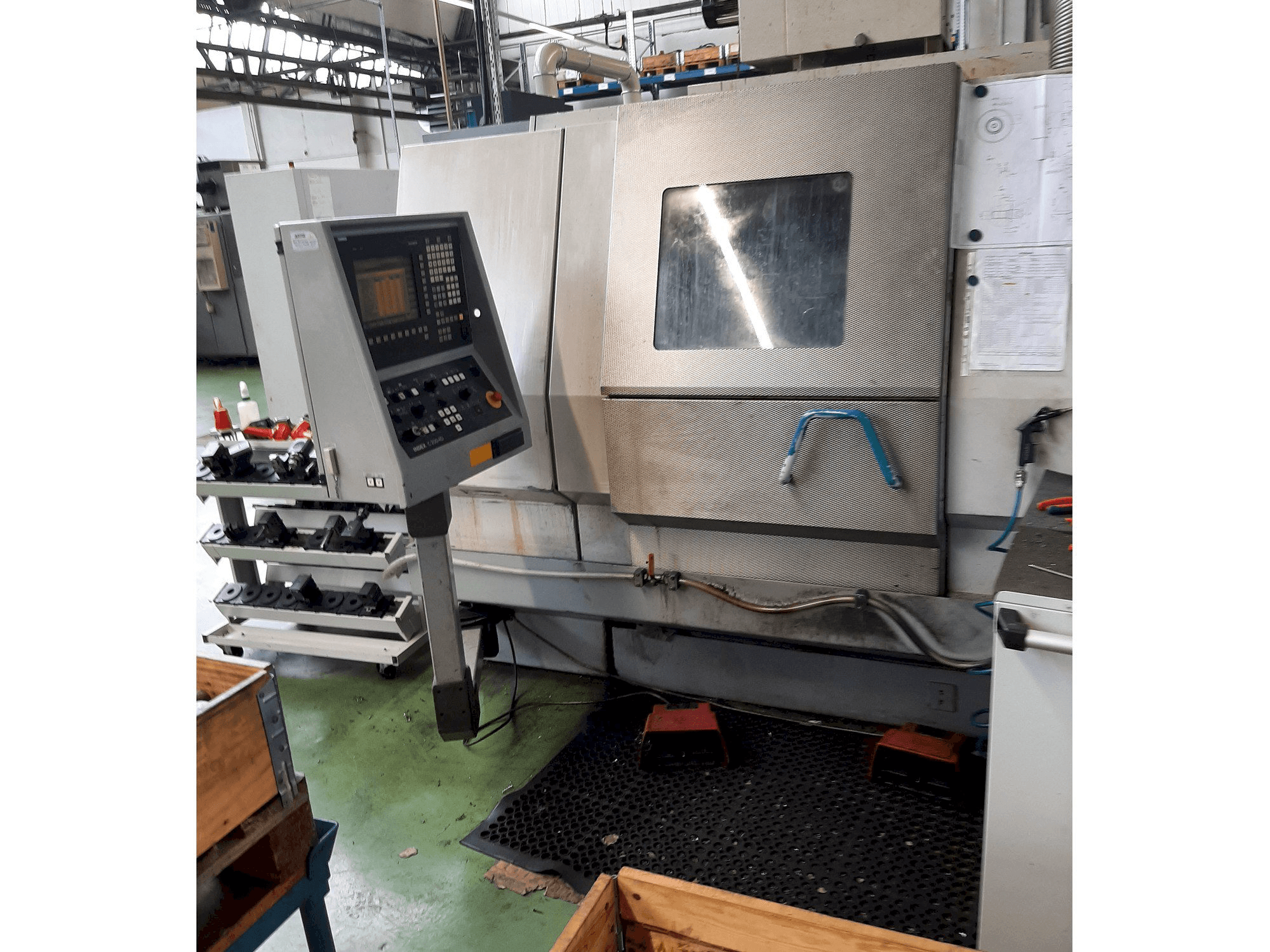

Index - G200DE-TUR-IND-2002-00004

Další vybavení

• Podavač tyčí není součástí dodávky
• Rozsah dodávky zahrnuje obráběcí stroj společně s dopravníkem třísek, vysokotlakým chladicím systémem, filtračním systémem (rouno) a dopravníkem dílů.
• Namontované držáky nástrojů zůstávají na svém místě

Výhody stroje

Kvalitativní výhody stroje

• Pracovní zdvih protivřetena 445 mm; rychlost rychlého posuvu 22. 5 m / min
• Posuv poháněný ve směru z pomocí střídavého motoru a kuličkového šroubu d = 32 mm, pohon os zajištěný přetížitelnou spojkou.
• V pracovní poloze je saně u střídavého motoru proti dorazu
• Měřicí systém ve skleněné stupnici v ose z
• Výkon na protivřetenu: výkon při 100/40% ed 13/22 kw; točivý moment 61/105 nm
• Křížové saně 1 - x / z, s vnitřním přívodem chladicí kapaliny a uzavíracím ventilem
• Uzavírací ventil, otočný přes střídavý motor, kuličkové šrouby d = 32 mm,
• Pohon os zajištěný spojkami proti přetížení, kompenzace hmotnosti v ose x
• Měřicí systém snímač osy skla ve směru osy x skleněná stupnice
• Hlava věže se 14 stanicemi na křížovém suportu 1; montážní otvory pro stopku válce din 69880 - 25x48 mm, umístěné čelním ozubeným kolem, hydraulicky zajištěné

Technické výhody stroje

• Osa x / z pracovní zdvih 120/400 mm; pracovní zdvih 105/400 mm
• Hmotnost skříně 440 kg
• Hlava vřetena vstupná 140 mm, vnitřní průměr 85 mm
• Průchod materiálu max. Mm 60; průměr předního ložiska 100 mm; nastavitelný třífázový pohon
• Motor s dutou hřídelí: točivý moment nm 95/140
• Zarovnání a spínací zařízení hlavního vřetena d42 / d60 / d65, odstupňování 2,5 stupně pomocí indexovacího kotouče
• Dutý upínací válec d60 / 20 pro kleštinu a upínání na hlavním vřetenu, hydraulicky ovládaný, včetně sledování konce upínacího zdvihu
• Pevnost v tlaku - tlak (57 cm2) max. 45 kn
• 1-upínací tlakové zařízení pro upínání válce - na hlavním vřetenu, rozsah nastavení 10 až 80 barů, nastaveno na nastavenou na maximální povolenou upínací pracovní sílu upínacího média nebo tlakové trubky
• Protivřeteno d60; vstup vřetena je 140 mm, vnitřní průměr 85 mm
