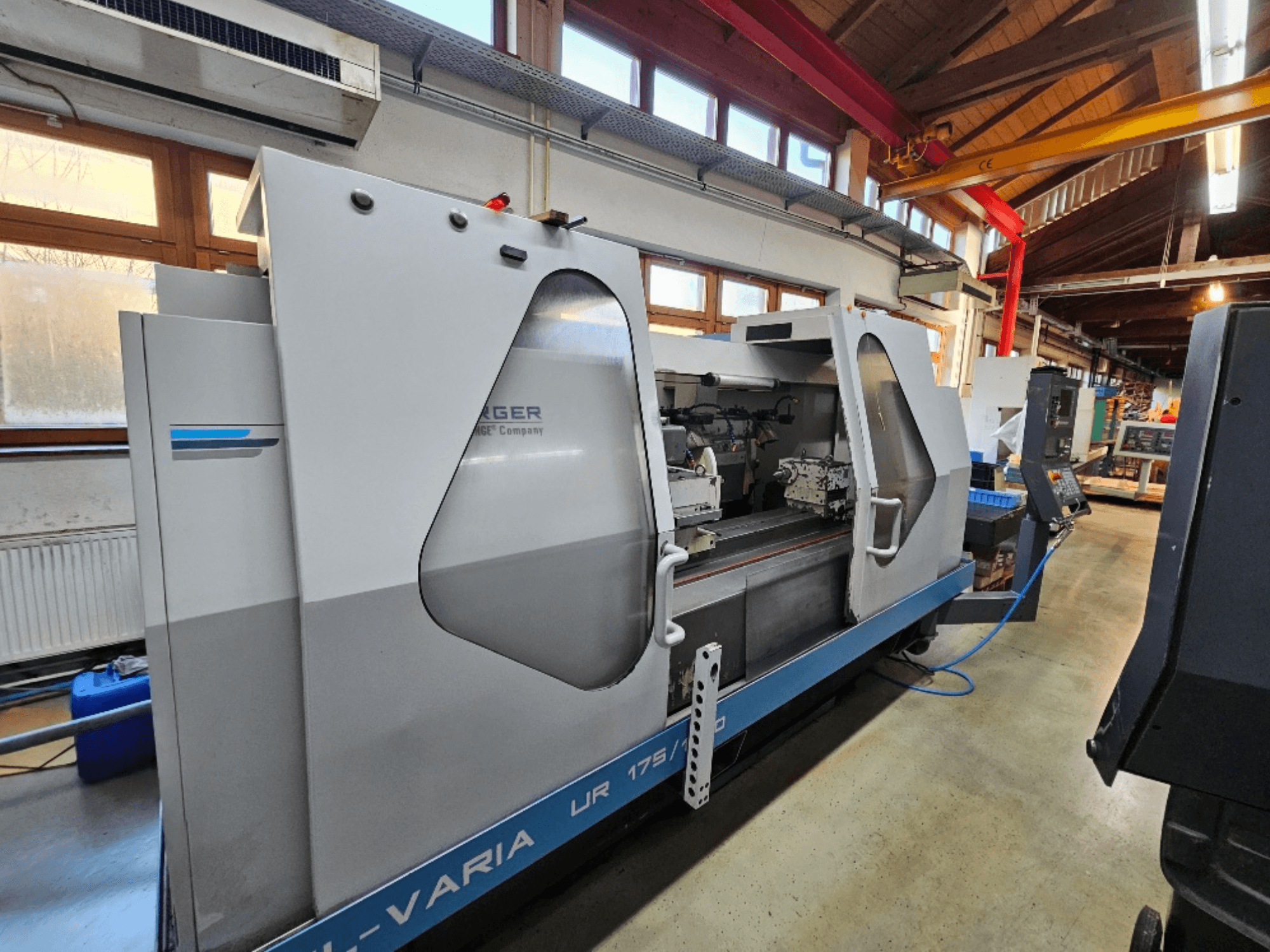

KELLENBERGER - Kel-VariaDE-GRI-KEL-1995-00001

• Kapacita: Výška středu 175 mm; mezi středy 1000 mm

• Konfigurace: Vnitřní brousicí zařízení; naklápěcí brusná hlava v ose B.

Brusná hlava a osa B

• Dostupné brusné hlavy: R, RS, UR

• Otočná hlava R: +30°

• RS/UR hlavy, indexování rotačních dílů:

  • Ruční indexování: 180° až -190°, krok 2,5°.

  • Automatické indexování: 180° až -90° (nebo -30°), krok 2,5°.

• Osa B (hlavy RS/UR): otáčení +180° až -190° (některé varianty omezené na cca +30°); rozlišení 0,1".

Pracovní hlava

• Standardní pracovní hlava (osa C): otáčení -30° až +120°.

  • Otáčky vřetena: až 600 ot/min (plynulé)

  • Montážní kužel: MK5; redukční pouzdro MK5/MK4

  • Adaptérová příruba: MK5/MK5 MK5 / DIN 55027 velikost 5

  • Krouticí moment: 160 Nm

  • Max. obrobek mezi středy: 150 kg

• Pracovní hlava s otočným vřetenem:

  • s otočným vřetenem v ose C: -30° až +120°

  • Otáčky vřetena: 5-500 ot/min (plynulé)

  • Montážní kužel: MK5

  • Krouticí moment: 320 Nm (včetně upínacího zařízení)

  • Maximální hmotnost obrobku mezi středy: 220 kg

Koník

• Kužel: MK4

• Zdvih frézy: 50 mm

• Mikronastavení (volitelně): ±150 µm (±0,006 in)

Brusné kotouče a vnitřní broušení

• Hlava UR:

  • Levý kotouč max: 400 × 63 mm

  • Pravý kotouč max: 400 × 50 mm

  • Maximální obvodová rychlost: 32 m/s

• R hlava:

  • Kolo max: 500 × 100 mm

  • Maximální obvodová rychlost: 32 m/s s motorem 7,5 kW; 45 m/s s motorem 9,2 kW

• Hlava RS:

  • Kolo max: 500 × 80 mm

  • Max. obvodová rychlost: 32 m/s s motorem 7,5 kW; 45 m/s s motorem 9,2 kW.

• Vnitřní broušení (volitelná výbava/zařízení na tomto stroji):

  • Montážní otvor pro vysoce výkonná vřetena (HJN): 80 mm

  • Montážní otvor pro vysokofrekvenční vřetena (MFV): (MFV): 120 mm.

Osy a stoly

• Osa Z (spodní stůl):

  • Maximální rychlost: 15 m/min

  • Rozlišení: Max: 0,1 µm

  • Zdvih (verze 1000 mm mezi středy): 1: 1150 mm

• Rozsah otáčení horního stolu (1000 mm mezi středy): 0 až +9°

• Osa X (brusný suport):

  • Maximální zdvih: 320 mm

  • Maximální rychlost: 7,5 m/min

  • Rozlišovací schopnost: Max: 0,1 µm

Pohonné motory

• Posuv v ose X: 0,94 kW (2000 min-¹)

• Stůl osy Z: 1 kW (1,5 m): 0,94 kW (2000 min-¹)

• Indexování / osa B: 0,63 kW (3000 min-¹)

• Brusné vřeteno UR: 4,4 kW @ 50 Hz (3000 min-¹) / 5,2 kW @ 60 Hz (3600 min-¹)

• Brusné vřeteno R/RS (verze 7,5 kW): 7,5 kW @ 50 Hz (1500 min-¹) / 9 kW @ 60 Hz (1800 min-¹)

• Brusné vřeteno R/RS (verze 9,2 kW): 1,5 kW / 1,5 min: 9,2 kW @ 50 Hz (1500 min-¹) / 11 kW @ 60 Hz (1800 min-¹)

• Pracovní hlava (standardní a rotační): 3,1 kW (3000 min-¹)

• Hydraulické čerpadlo: 0,37/0,44 kW (1500/1800 min-¹)

• Hydrostatické čerpadlo: 0,37/0,44 kW (1500/1800 min-¹)

Rozměry, hmotnost, užitné vlastnosti (verze s roztečí 1000 mm mezi středy)

• Plocha (d × š): 3600 × 2000 mm

• Hmotnost: netto 5000 kg; brutto 6000 kg

• Minimální tlak vzduchu: 4 bar

• Hlučnost: 70 dB(A)

Další vybavení

• Pásový filtr chladicí kapaliny
