KERN - KER60120-KT500 OPFAT-CUT-KER-2022-00001

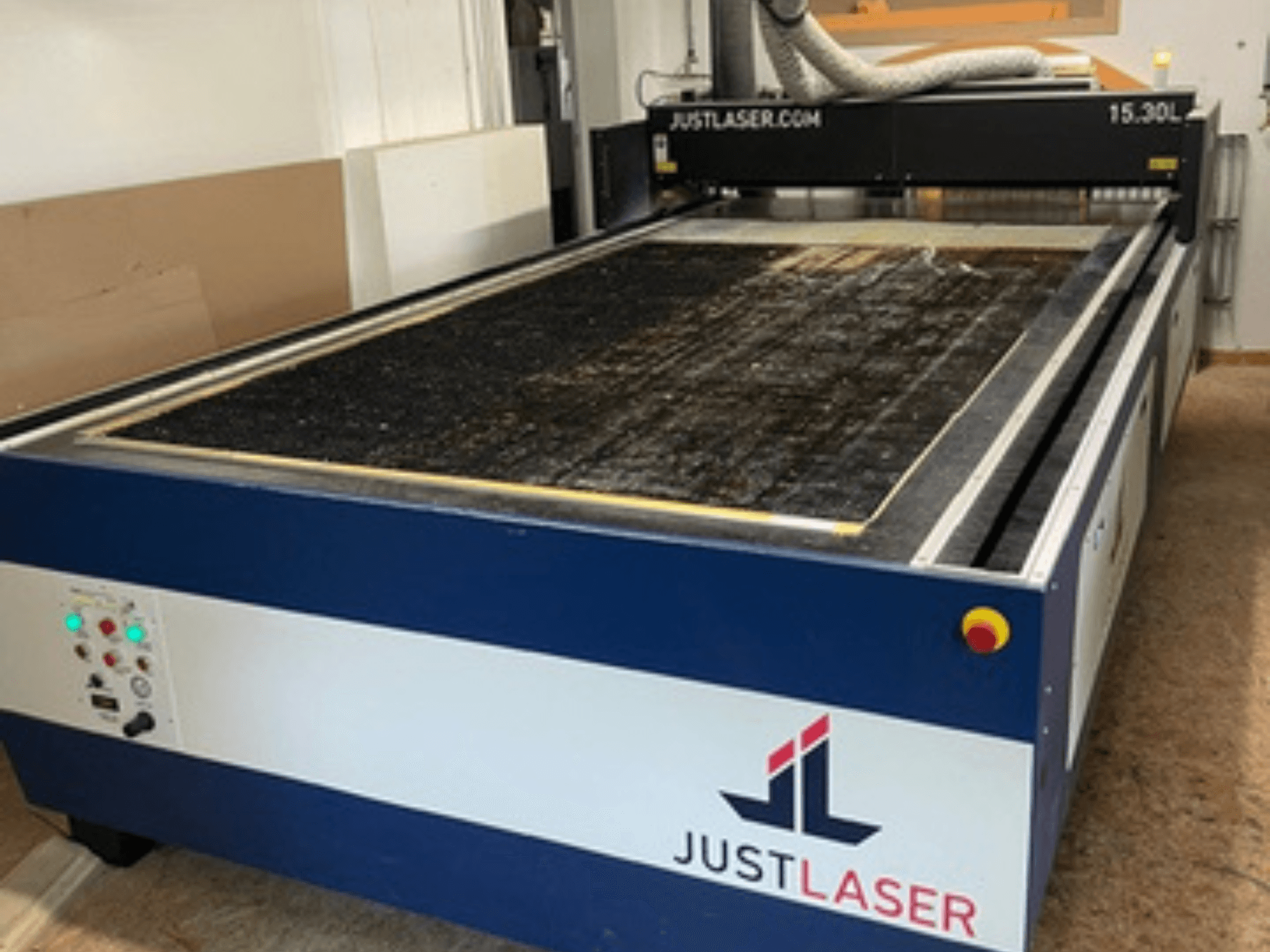

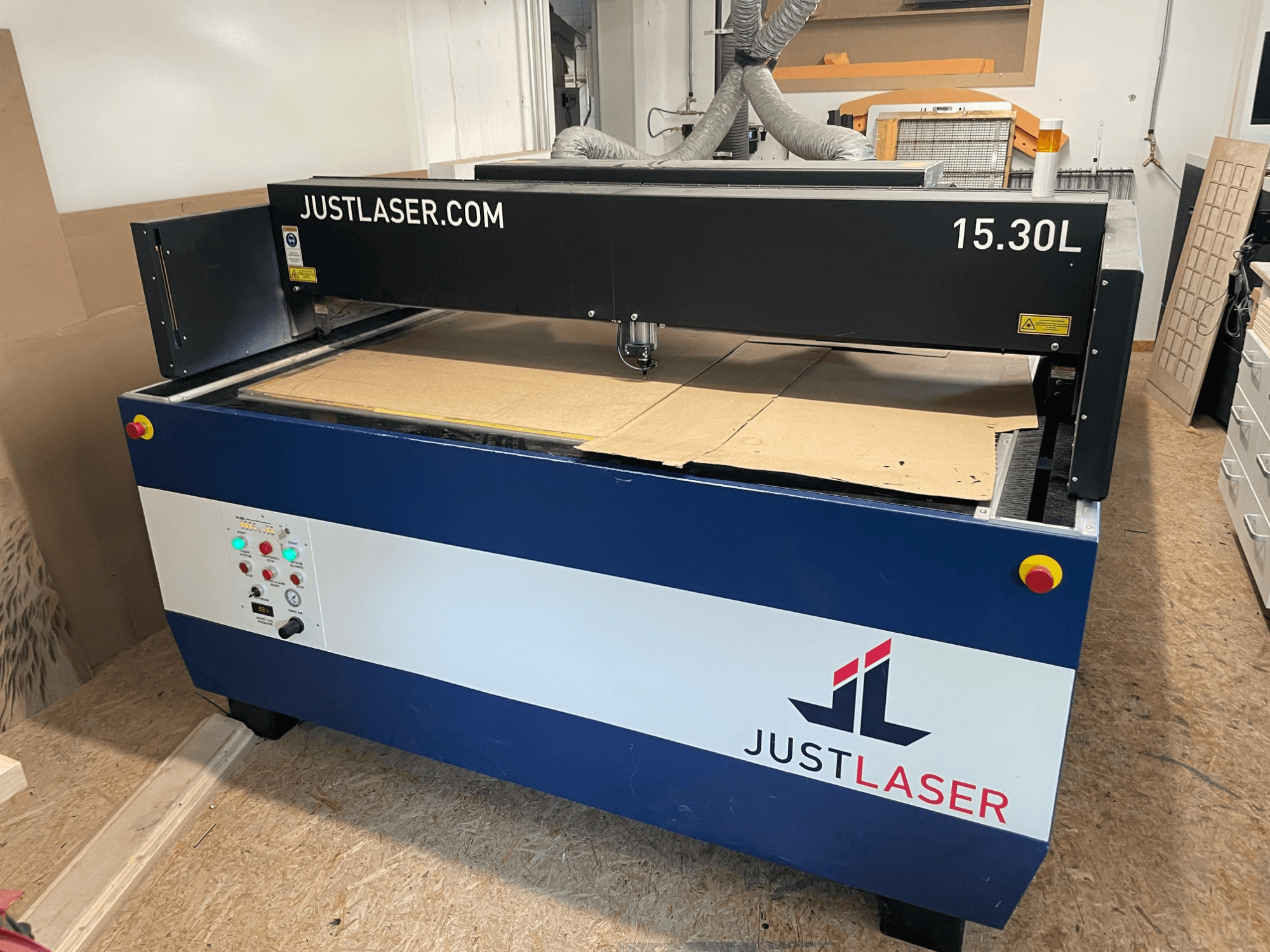

Stroj - JustLaser 15.30L-C500-MC

• Typ stroje: CO₂ Laserový řezací a gravírovací systém

• Konfigurace: Otevřený portálový laserový systém s plochým ložem

• Maximální výška obrobku: 50 mm

• Maximální rychlost gravírování: 3,8 m/s

• Maximální rychlost gravírování (možnost řezání kovů): 8,8 m/s: 3,2 m/s

• Maximální rychlost gravírování (volitelná varianta Z12): 1,5 m/s (maximální rychlost Z12)

• Maximální rychlost řezání: 0,5 m/s

• Motory: Stejnosměrné bezkartáčové servomotory

• Systém snímačů: Inkrementální měřicí systém

• Optický systém: Snímač: 1: Vzduchem čištěný dalekohled, čočky a zrcadla

• Standardní objektiv: 2,5"

• Volitelný objektiv: 5,0"

• Pracovní stoly: Hliníkový řezací stůl, řezací stůl s voštinovým povrchem, řezací stůl na papír, řezací stůl na akryl

• Software: Laserový software KCAM

• Interface: G-Code, HPGL, AD-Logic System

• Řídicí deska: Řídicí deska KLCM

• Ovládací prvky operátora: Včetně klávesového spínače, nouzového zastavení, myši, klávesnice, monitoru a PC

• Elektrické napájení: 3 × 400 V (3L + N + PE), 50/60 Hz

• Požadavek na odsávání stolu: 3000 m³/h

• Požadavek na odsávání os: 1500 m³/h

• Maximální tlak vzduchu: 10 bar

• Maximální vstupní tlak: 12 bar

• Maximální průtok vzduchu: 240 l/min

• Velikost připojení: 6 mm

• Hladina hluku: 55 dB

• Certifikace: CE

• Provozní teplota: +15 °C až +25 °C

• Vlhkost: 40-70 % bez kondenzace

• Okolní prostředí: Bezprašné prostředí:

• Aktivní ochrana proti laseru

• Tlakové senzory

• Světelná clona

• Bezpečnostní systém blokování

• Možnost řezání kovů v ceně

• Kapacitní sledovač výšky

• Kovový řezací stůl

• Měděná tryska

• Sada 2,5" čoček

• Kamerový systém k-vision pro tisk a řezání

• Vysoce výkonné turbíny JustAIR (2 × 1500 m³/h)

Laserový zdroj - Kern Laser Systems

• Model: KER50120-4K500 OPP

• Typ laseru: Uzavřený CO₂ laser

• Výkon laseru: 500 W (0,5 kW)

• Vlnová délka laseru: 10,6 µm

• Napájecí napětí: 380-415 VAC

• Fáze: 1: Fázové napětí: 3 fáze (4 vodiče + zem)

• Frekvence: 50/60 Hz

• Maximální velikost pojistky: 40 A

• Proud při plném zatížení: 32,3 A

• Jmenovitá hodnota odpojení: 40 A

• Jmenovitý zkratový proud: 5000 A

• Přerušovací kapacita: 35000 A

• Největší ampérové zatížení: 16 A

• Třída laseru: Třída 4

• Země výroby: USA

Chladicí zařízení - SMC HRS090-AF-40

• Typ chlazení: Vodní chlazení

• Chladicí výkon: 5 kW

• Chladicí médium: CHLADIVO: R410A

• Náplň chladiva: 1,5 kg

• Hmotnost: 136 kg

• Napájecí zdroj: Napájení: 3~ 380-415 V, 50/60 Hz
