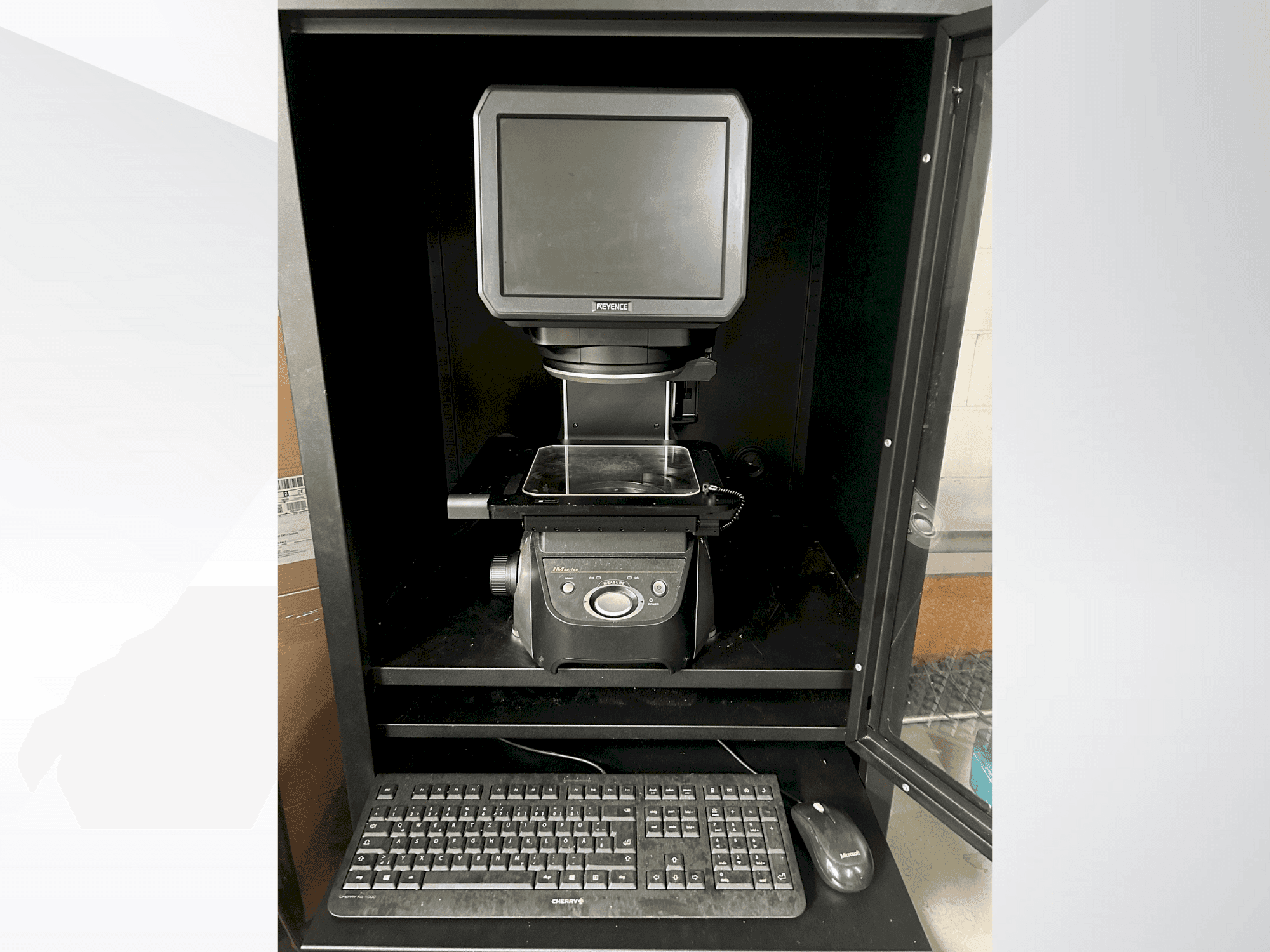

KEYENCE - IM 7020DE-MEA-KEY-2018-00001

Další vybavení

• Měření optickou sondou: Měřitelný rozsah: Průměr: Ø90 mm x 90 mm / Max. hloubka: 30 mm / Průměr hrotu sondy: Ø3 mm / Kontaktní síla: 0,015 N / Opakovatelnost: ±2 mikrony / Přesnost: ±(8 + 0,02L) mikronů
• Externí připojení: Vstup: Beznapěťový vstup (kontaktní nebo bezkontaktní) / Výstup: Photo-MOS výstup, jmenovité napětí 24 V DC, 0,5 A
• Rozhraní: LAN: RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) / USB: USB 2.0 typu A (6 portů: 2 přední, 4 zadní)
• Úložiště: Pevný disk: 500 GB
• Osvětlovací systém: Procházející světlo: Telecentrické podsvícení (zelená LED) / Kruhové světlo: Víceúhlové osvětlení se 4 segmenty (bílá LED) / Směrové osvětlení s plochým úhlem (zelená LED)
• Stůl objektů XY: Pojezd: 100 mm x 100 mm (elektrický) / Max. nosnost: 5 kg / Stůl objektů Z: Pojezd: 75 mm (elektrický)
• Napájení: Napětí: 100–240 V AC, 50/60 Hz / Spotřeba energie: Max. 430 VA

Výhody stroje

Technické výhody stroje

• Řídicí jednotka: 31 kg, měřicí hlava: 8 kg, značkovací hlava: 31 kg
• Měřicí hlava: obrazový snímač: monochromatický cmos, 1", 6,6 megapixelů / displej: 10,4" (xga: 1024 x 768) / systém objektivů: telecentrický objektiv pro měření na základě obrazu
• Měřicí plocha: standardní režim měření: 200 mm x 200 mm / režim přesného měření: 125 mm x 125 mm
• Rozlišení: 0,1 mikronu
• Opakovatelnost: standardní režim měření: bez pohybu stolku: ±1 mikrometr / s pohybem stolku: ±2 mikrometry
• Režim přesného měření: bez pohybu stolku: ±0,5 mikronu / s pohybem stolku: ±1,5 mikronu
• Standardní režim měření: bez pohybu stolku: ±5 mikronů / s pohybem stolku: ±(7 + 0,02l) mikronů/ (l = posunutí stolku v mm)
• Režim přesného měření: bez pohybu stolku: ±2 mikrony / s pohybem stolku: ±(4 + 0,02l) mikronů
