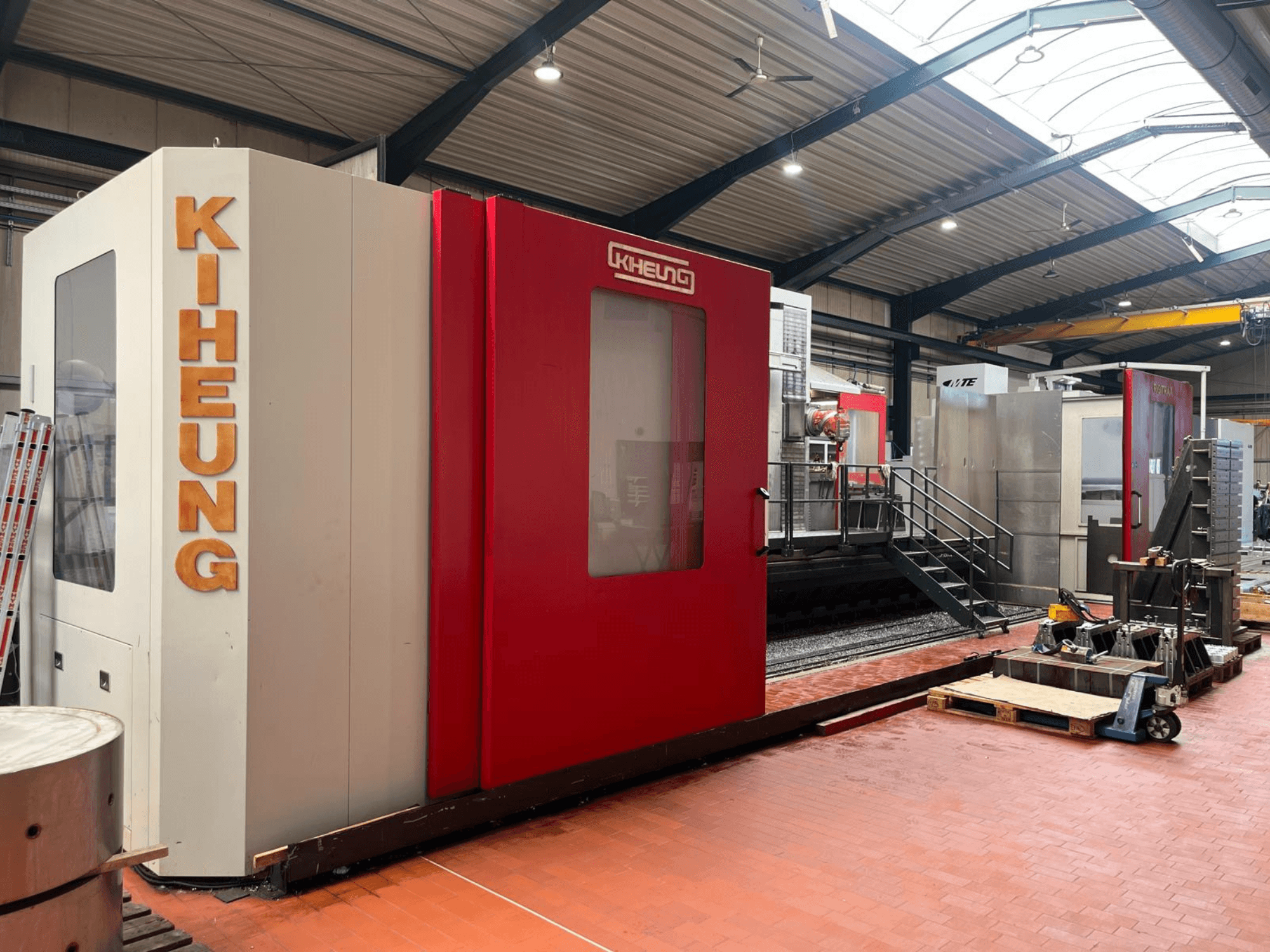

Tento 5osý stroj KIHEUNG RIGITRAX X 8000 byl vyroben v roce 2011. Vyznačuje se působivým zdvihem osy X 8000 mm, osy Y 1350 mm a osy Z 2000 mm. Stroj je vybaven výkonným vřetenovým motorem o výkonu 28 kW a 40-pozicovým měničem nástrojů pro efektivní provoz. Pokud hledáte vysoce kvalitní frézovací řešení, zvažte zakoupení ložové frézky KIHEUNG RIGITRAX X 8000, kterou máme v nabídce. Pro další informace nás kontaktujte.
Přehled
- Výrobce: KIHEUNG
- rok: 2011
- MODEL: RIGITRAX X 8000
- typ aplikace: Frézování
- Země umístění: Německo
- Typ stroje: Lůžková frézka
- řídicí jednotka značky: HEIDENHAIN
Technické informace - KIHEUNG RIGITRAX X 8000
Řídicí jednotka
- Značka řídícího systému: HEIDENHAIN
- Model řídícího systému: iTNC 530 BF 150 LCD with smartTNC, Mousepad, and DXF-Converter
Rozměry
- Hmotnost stroje: 45000 kg
- Délka stolu: 9950 mm
- Šířka stolu: 1150 mm
Pohyb
- Počet os: 5
- Pojezd osy X: 8000 mm
- Pojezd osy Y: 1350 mm
- Pojezd osy Z: 2000 mm
Technická specifikace
- Výkon vřetena: 28 kW
- Rychlost vřetena: 4000 RPM
Dodatečné informace
- Hlavní počítač: MC 422 C s softwarovými doplňky 1 a 2
- Délka stolu: 9950 mm
- Šířka stolu: 1150 mm
- Povrch T-drážek: 9 x 22 / 10 x 22 ks x mm
- Rozteč T-drážek: 125 mm
- Přední povrch T-drážek: 2 x 22 mm
- Max. zatížení stolu: 3500 kg/m²
- Rychlost posuvu (všechny 3 osy): 10 000 mm/min
- Rychlý posuv (osy X, Y, Z): 16 000 mm/min
- Pohon osy X: 70 Nm
- Pohon osy Y: 27 Nm
- Pohon posuvu osy Z: 50 Nm
- Kužel vřetena: ISO 50, DIN 69871
- Rozsah otáček vřetena (2 stupně):
- 1. stupeň: 0 – 1000 ot./min
- 2. stupeň: 1001 – 4000 ot./min
- Výkon hlavního vřetenového motoru (100 % / 60 %): 28 / 38 kW (hlavní vřetenový motor SIEMENS)
- Pohon os: střídavé pohony SIEMENS
- Objem nádrže chladicí kapaliny: 500 l (bez chlazení skrz vřeteno) / 1500 l (s chlazením skrz vřeteno – 2 čerpadla)
- Lineární měřicí systém: měřicí pásky HEIDENHAIN se systémem stlačeného vzduchu DA 300
- Převodovka vřetena: redukční převodovka ZF, dvourychlostní (1–1000 / 1001–4000 ot./min), chlazená
- Frézovací hlava: univerzální automatická frézovací hlava A 4 Plus, systém „HURON“, chlazená, s oboustranným otáčením 2,5° x 2,5°, programovatelné a automatické polohování v krocích po 2,5° v rovinách 45° a 90° (příprava pro 5osou simultánní obrábění / indexování)
- Výměník nástrojů: 40-pozicový vertikální/horizontální řetězový systém, poháněný servomotorem, s monitorováním pomocí snímače HEIDENHAIN
- Chlazení skrz vřeteno (CTS / IKZ): vysoce výkonný chladicí systém 16 bar s papírovým filtrem (rotační spojka DEUBLIN, 16 bar pro vřeteno, 8 bar pro 6 chladicích trysek na čele vřetena)
- Nádrže na chladicí kapalinu: 2 nádrže (1200 l čistá nádrž a 500 l přednádrž) se systémem papírových pásových filtrů (šířka papíru 500 mm, jemnost filtrace 10 mikronů)
- Dopravník třísek: Široký kloubový pásový dopravník X 8000 na zadní straně, vyvýšený výstup
- Příprava pro měření: Připraveno pro dotykovou sondu obrobku TS 220 a dotykovou sondu nástroje TT 140
- Další vlastnosti: Hydraulické vyvažování protizávažím v ose Z, orientace vřetena pro tuhé závitování, PLC připravené pro 4. osu, automatická jednotka pro vyfukování kuželových závitů (hlava A2 + A4), automatické centrální mazání, elektronický přenosný ruční ovladač HEIDENHAIN HR-410, rozhraní Ethernet, automatické vypnutí
- Kryt stroje: Částečný kryt stroje se 2 předními dvířky pro modely X 4000 nebo se 4 předními dvířky pro modely X 6000 – X 8000
- Povrchová úprava: Světle šedá RAL 7035, karmínově červená RAL 3002
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
