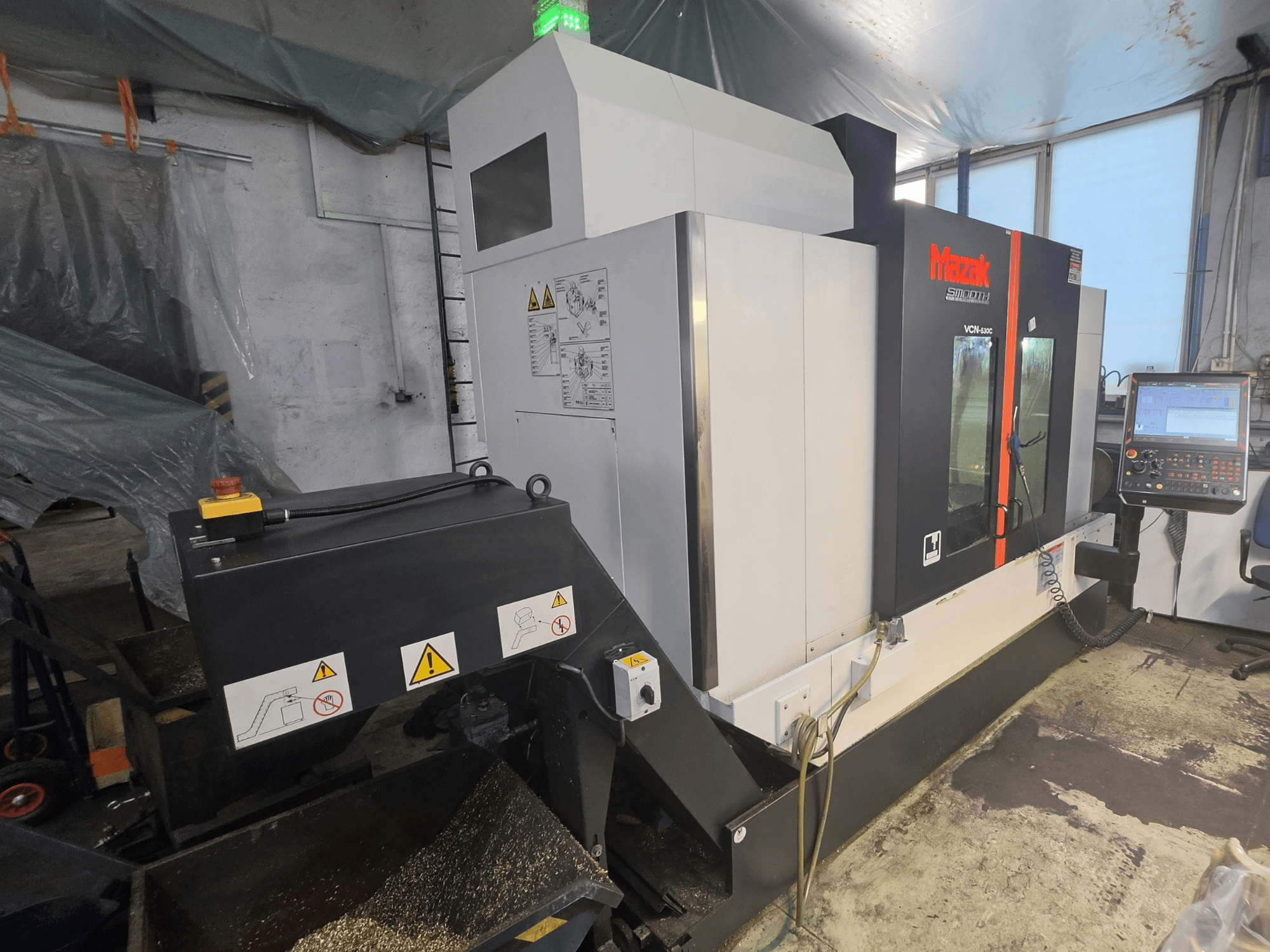

Mazak - MAZAK VCN-530CPL-MIL-MAZ-2020-00001

Pracovní prostor a pojezdy

• Vzdálenost od stolu ke špičce vřetena: 150–660 mm

• Vzdálenost od povrchu sloupu ke středu vřetena: 586 mm

Stůl

• Rozměry: 1 300 × 550 mm

• T-drážky: 5 × 18 mm; rozteč 100 mm

Vřeteno

• Pohon: Elektricky volitelný dvourychlostní

• Vrtání ložiska vřetena: 70 mm

• Doba zrychlení: 2,0 s

• Výkon motoru: 18,5 kW (5 min) / 11 kW (40 % ED) / 7,5 kW (S1)

Rychlosti posuvu

• Rychlý posuv X/Y/Z: 42 m/min

• Řezný posuv X/Y/Z: 1–42 000 mm/min

Automatický měnič nástrojů

• Max. průměr nástroje: 80 mm (sousední nástroje) / 125 mm (sousední pozice prázdné)

• Max. délka nástroje: 350 mm (od měřicí čáry)

• Výběr nástroje: náhodná paměť MAZATROL, nejkratší cesta

• Doba výměny nástroje: 1,3 s

Řízení chladicí kapaliny a třísek

• Vysokotlaká chladicí kapalina vedená skrz vřeteno: přibližně 15 kgf/cm² (~14,7 bar)

• Nádrž na chladicí kapalinu: 250 l

• Proplach chladicí kapalinou pro kryty

• Ruční mycí pistole

• Ofukování obrobku stlačeným vzduchem

• Příprava pro odsávání mlhy

Řídicí funkce a příprava sond

• Synchronní řezání závitů

• Maximální velikost programu: 8 MB

• Konstanta sklonu G00 (optimalizace rychlého posuvu)

• Příprava pro snímač obrobku Renishaw OMP60

Rozměry stroje

• Zastavěná plocha: 2 880 × 3 102 mm

Doplňkové vybavení

• Otočný stůl Kitagawa NC, řada MR250 (typ: MR250RAE13)

  • Datum výroby: říjen 2020

  • Hmotnost: 85 kg

  • Součástí dodávky je mechanická montáž pro MR250

• Odvod třísek CROWTHER s pásem a kloubovým závěsem na levé straně

• Doplňkové osvětlení pracovní plochy

• Tříbarevná LED signální věž

• Polské návody k obsluze a bezpečnostní štítky
