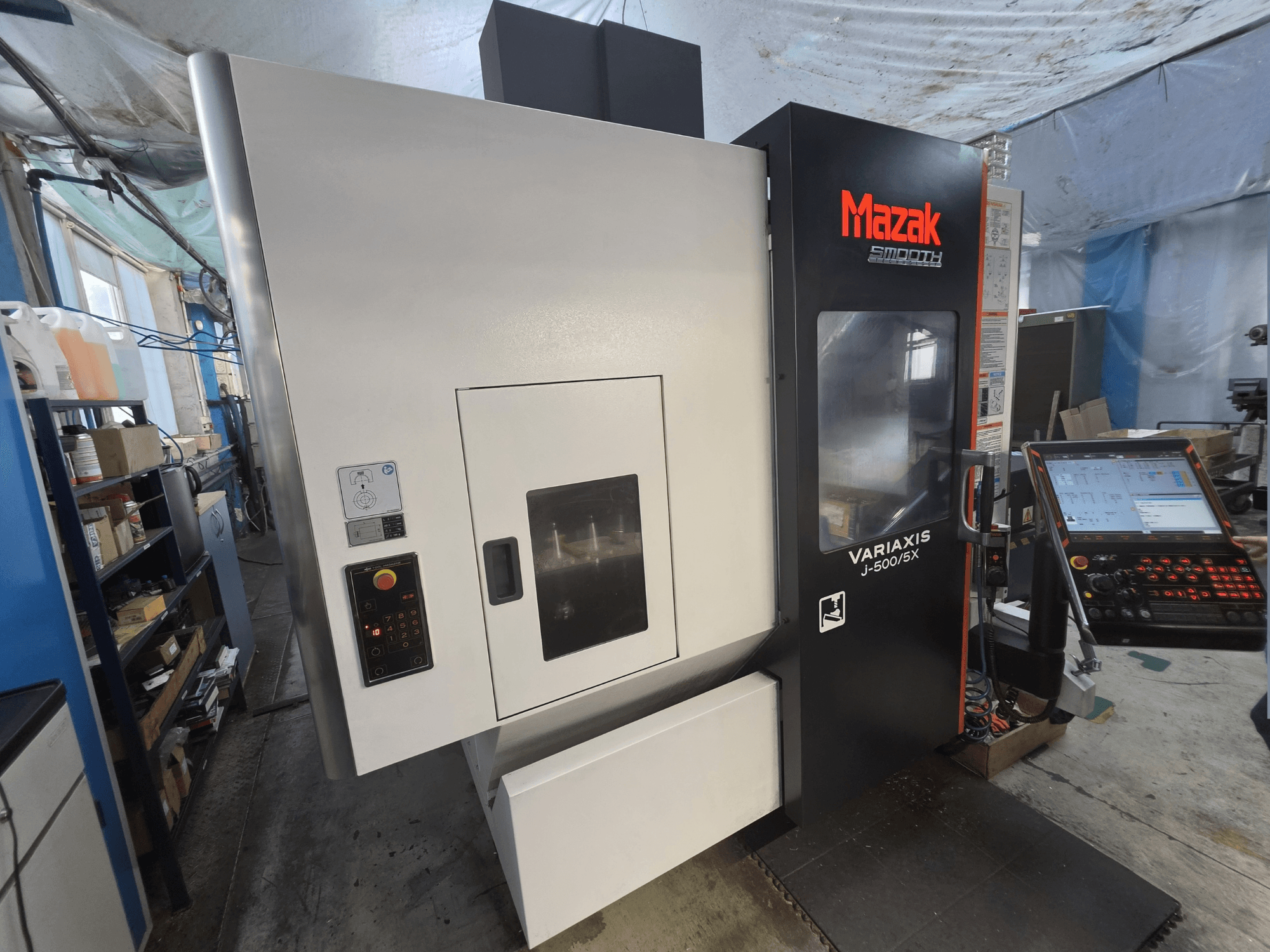

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2022-00001

• CNC řízení: MAZATROL SmoothX s 19palcovým barevným dotykovým displejem

Pracovní kapacita a pojezdy

• Naklápění osy A: -120° až +30°

• Otáčení osy C: ±360°

• Krok indexace os A/C: 0,0001°

• Rychlopohyb X/Y/Z: 30 000 mm/min

• Maximální posuv při řezání X/Y/Z: 30 000 mm/min

• Doba indexace osy A: 0,6 s na 90°

• Doba indexace osy C: 0,55 s na 90° / 1,05 s na 180°

Stůl a volné prostory

• Naklápěcí/otočný stůl (osy A/C)

• Rozměry stolu: 500 × 400 mm

• Stůl s T-drážkami (podle konečné konfigurace)

• Vzdálenost od čela vřetena k povrchu stolu (stůl v horizontální poloze): 50–560 mm

• Vzdálenost od čela vřetena ke středu stolu (stůl ve svislé poloze): 40–550 mm

Vřeteno

• Chladič vřetena s nádrží na chladicí olej o objemu 16 l

• Programovatelná orientace vřetena v krocích po 1°

Zásobník nástrojů a automatický výměník nástrojů (ATC)

• ATC s funkcí obnovy; digitální zobrazení zásobníku a externí ovládací panel

• Výběr nástroje: pevné adresy s automatickým výběrem nejkratší trasy

• Vytahovací čep: Yamazaki ANSI

• Max. délka nástroje: 300 mm

• Max. průměr nástroje při sousedních nástrojích: 90 mm

• Max. průměr nástroje při prázdných sousedních kapsách: 130 mm

• Doba mezi jednotlivými úběry: 6,20 s

Měření a sondování

• Rádiová sonda pro měření obrobků Renishaw RMP600

• Systém MAZA-CHECK

• Automatické měření délky nástroje a detekce zlomení nástroje

• Automatické měření délky nástroje pomocí kódu G37

• Systém absolutního polohování

Řízení chladicí kapaliny a třísek

• Vysokotlaká chladicí kapalina procházející nástrojem: přibližně 15 kgf/cm² (≈14,7 bar), přibližně 35 l/min

• Nádrž na chladicí kapalinu: 300 L

• Systém proplachování chladicí kapalinou a ruční proplachovací pistole

• Chlazení kuličkových šroubů os X/Y/Z

• Ofukování obrobku vzduchem

Řízení a software

• CNC MAZATROL SmoothX

• Programovací balíček EIA/ISO

• Řízení 5 os současně

• Doplňkový balíček pro 5osé obrábění pro SmoothX

• Rotace 3D souřadnic

• Plynulé synchronní závitování

• Konstanta sklonu G00 (optimalizace rychlopohybu)

• Plynulé obnovení

• Nakloněná rovina obrábění

• Zpětný posuv

• Rozšířené pracovní offsetové hodnoty: 300 párů

• Variabilní makra: 600 proměnných

• Vysokorychlostní obrábění a vyhlazování

• Geometrická kompenzace pro rotační osy

• Rozhraní: USB, LAN, SD karta

Konstrukce, bezpečnost a další vlastnosti

• Elektronický ruční ovladač

• Tříbarevná signalizační věž

• Automatické zapnutí/vypnutí stroje a zahřívání

• Válečková lineární vedení

• Kompletní kryt s horním víkem; dveře pro obsluhu s bezpečnostním zámkem

• Osvětlení pracovního prostoru

• Inteligentní bezpečnostní štít (ISS)

• Označení CE

Doplňkové vybavení

• Dopravník třísek CROWTHER s pásem a panty na pravé straně (pro obrábění oceli)

• Odsávací jednotka GX500 s přípravou pro odsávání

• Napájecí transformátor pro evropský trh

• Montážní sada stroje

• Polské návody a bezpečnostní štítky
