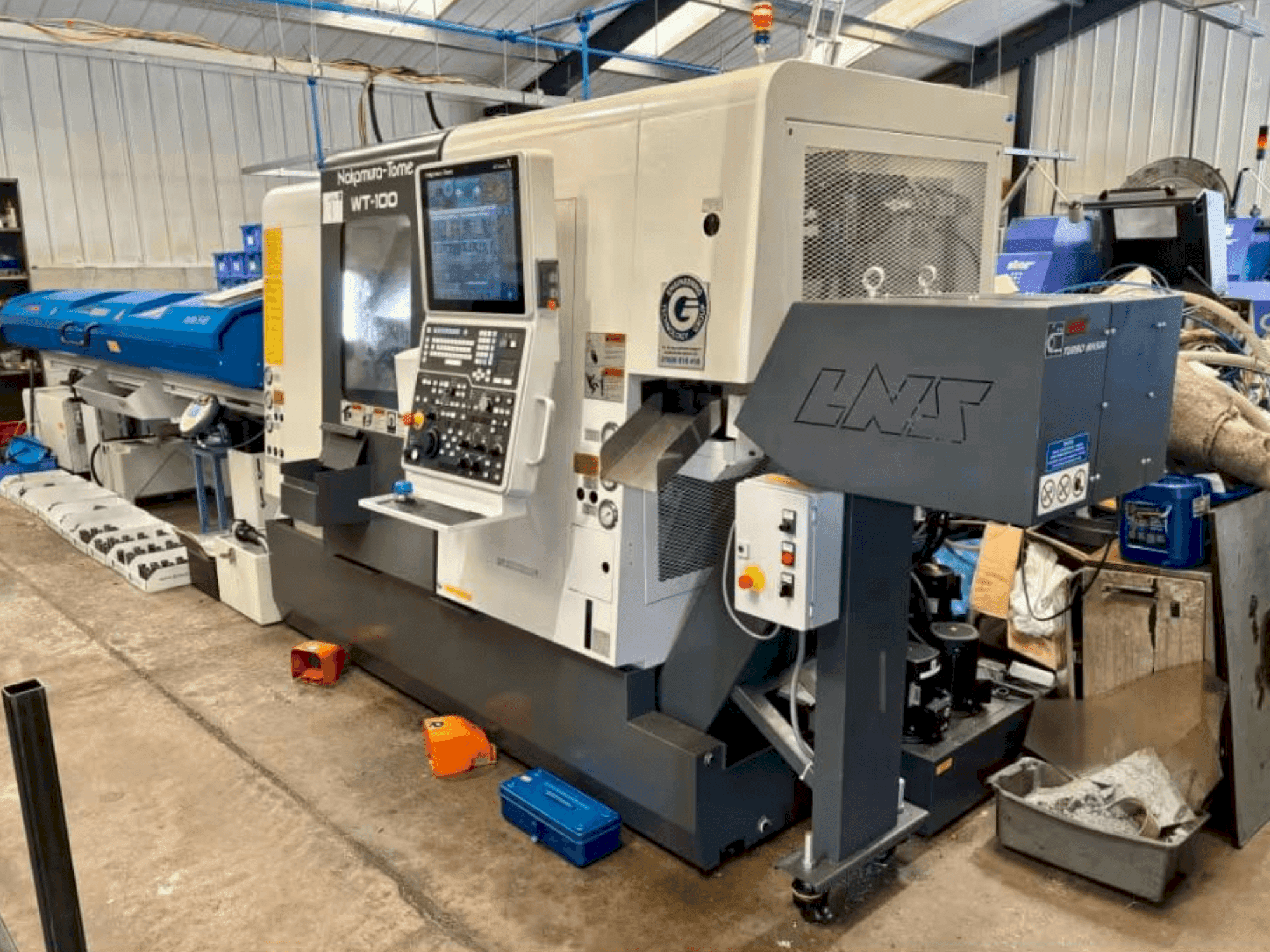

NAKAMURA - WT-100IT-TUR-NAK-2019-00001

Hlavní vřeteno:

• Hlavní vřeteno: čelo vřetena: A2-5

• Průchozí otvor: Vřeteno: Ø56 mm

Vedlejší vřeteno:

• Otáčky: 6 000 ot/min

• Čelo vřetena: 1: A2-5

• Průchozí otvor: Vřeteno: Ø56 mm

Vzdálenost mezi čely vřetena: 56 mm: 735-210 mm

Kapacita tyče (hlavní/podružná): Ø42 mm

Turrets:

• Typ: Dodekagonální buben (12 stanic)

• Vymezovací pozice: 24

• Standardní průměr soustružení: Ø170 mm

• Maximální průměr soustružení: 170 mm: Ø190 mm

• Maximální délka soustružení: 503 mm

Nástrojové vybavení:

• Sklíčidla: upínací sklíčidla: Hardinge A2-5 65DL

• Stopka soustružnického nástroje: 20 × 20 mm

• Průměr vyvrtávací tyče: Ø25 mm

• Otáčky poháněného nástroje: 6 000 ot/min (motor 7,1 / 2,2 kW)

Pohyby os:

• X1 / X2: 135 mm

• Z1 / Z2: 503 mm

• Osa C: přírůstek 0,001°

Rychlost rychlého posuvu: 1,5 m/s:

• X1 / X2: 16 m/min

• Z1 / Z2: 40 m/min
