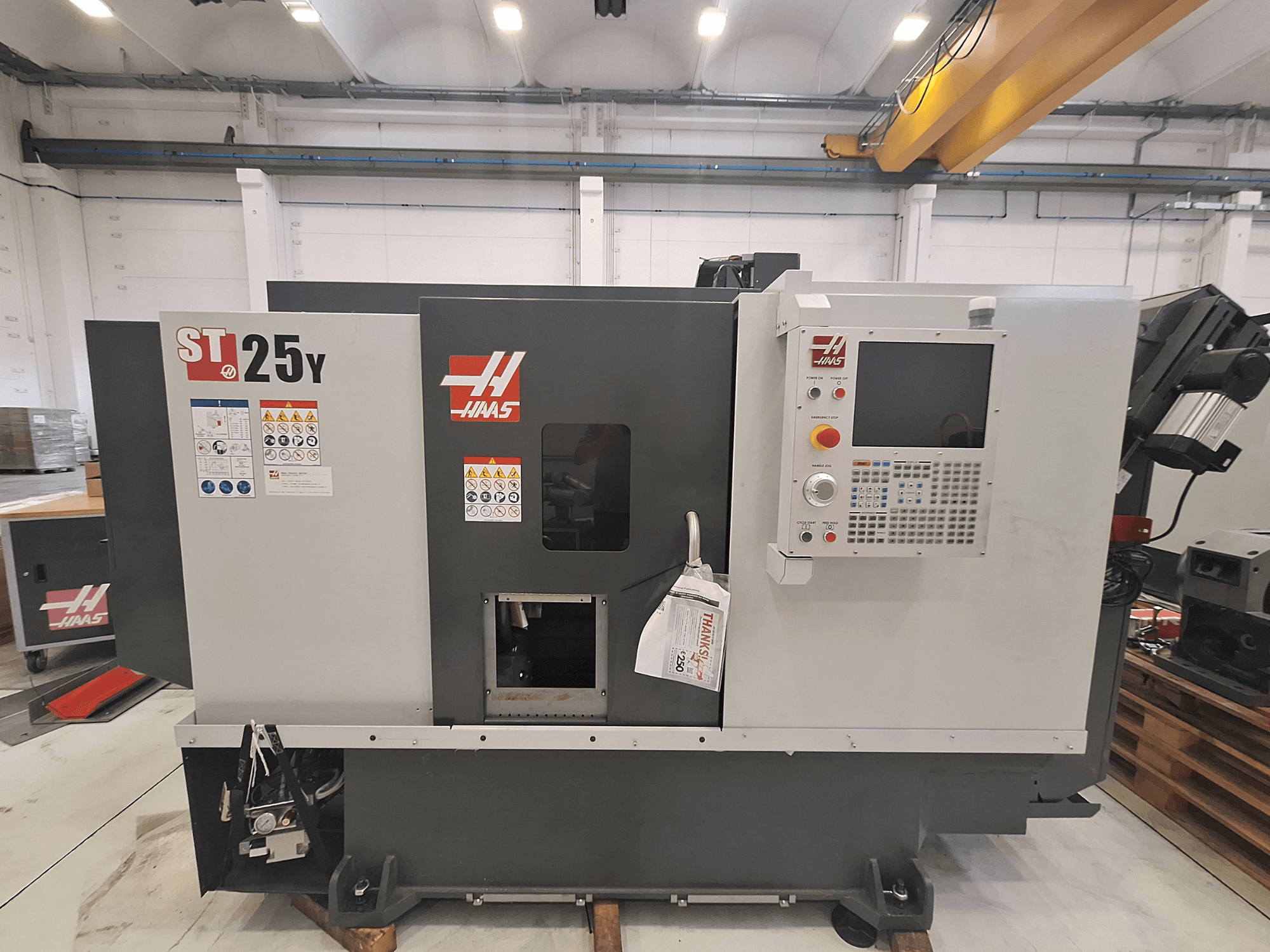

HAAS - ST-25YIT-TUR-HAA-2022-00002

Provozní doba: 0 (vystavený stroj)

Velikost upínacího sklíčidla: 10,0 in / 254 mm

Max. průměr obrobku: 21,0 in / 533 mm

Max. průměr řezu (s revolverovou hlavou BMT65): 11,75 in / 298 mm

Max. délka řezu: 22,5 in / 572 mm

Kapacita tyče: 3,00 in / 76 mm

Rychlost posuvu (X / Y / Z): 472 ipm (12,0 m/min) / 472 ipm (12,0 m/min) / 945 ipm (24,0 m/min)

Max. přítlak (X / Y / Z): 4100 lbf (18 238 N) / 2300 lbf (10 231 N) / 5100 lbf (22 686 N)

Hrot vřetena: A2-6

Max. točivý moment vřetena: 300,0 ft-lbf při 500 ot./min / 407,0 Nm při 500 ot./min

Průměr otvoru vřetena: 3,50 in / 88,9 mm

Maximální výkon osy C hlavního vřetena: 5,0 hp / 3,7 kW

Maximální otáčky osy C hlavního vřetena: 60 ot/min

Polohování osy C hlavního vřetena: ± 0,01°

Průměr brzdy osy C hlavního vřetena: 13,9 in / 353 mm

Držící moment brzdy osy C hlavního vřetena: 250 ft-lbf / 339 Nm

Velikost upínacího pouzdra pomocného vřetena: 5,3 in / 135 mm

Hrot pomocného vřetena: A2-5

Maximální otáčky pomocného vřetena: 6000 ot./min

Maximální synchronizační otáčky pomocného vřetena s hlavním vřetenem: 3400 ot./min

Hloubka hrdla upínacího sklíčidla pomocného vřetena: Ø 1,30 in x 1,37 in / Ø 33,0 mm x 34,8 mm

Vrtání táhla pomocného vřetena (nesprotézné): Ø 1,00 palce x hloubka 4,50 palce / Ø 25,4 mm x hloubka 114,3 mm

Vnitřní průměr pomocného vřetena (bez upínacího sklíčidla a tažné tyče): 1,50 in / 38,1 mm

Brzdný moment integrované brzdy pomocného vřetena: 17 ft-lbf / 23 N·m

Přesnost orientace pomocného vřetena: ± 0,02°

Rychlopohyb pomocného vřetena (osa B): 400 ipm / 10 m/min

Nástroje s vnějším a vnitřním průměrem: libovolná kombinace

Zadní vůle vyvrtávací tyče: 4,00 in / 102,0 mm

Maximální otáčky poháněného nástroje: 4000 ot./min

Rozhraní poháněného nástroje: BMT65

Kapacita chladicí kapaliny: 55 gal / 208 L

Požadavky na vzduch: 4 scfm při 100 psi / 113,0 l/min při 6,9 bar

Vestavěná vzduchová hadice a spojka: 3/8 in

Minimální tlak vzduchu: 80 psi / 5,5 bar

Pohon: přímý, řemenový

Elektrické požadavky: Nízké 220 VAC při 70 A / Vysoké 440 VAC při 35 A (3fázové)

Přepravní rozměry (vnitrostátní): 142,0 palců x 90,0 palců x 92,0 palců / 361 cm x 229 cm x 234 cm
