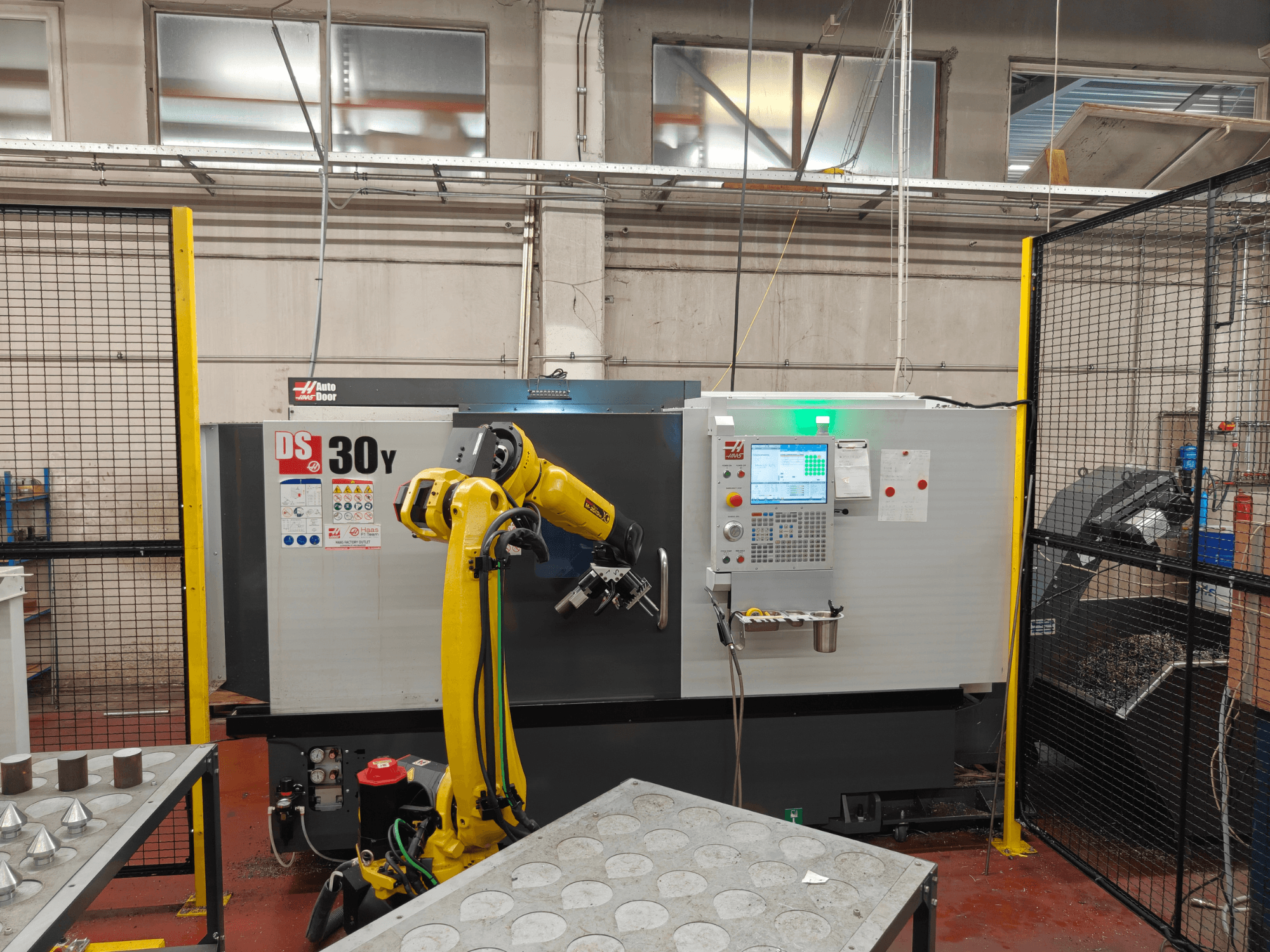

HAAS - DS30Y BE-TUR-HAA-2023-00002

Kapacity:

• Velikost sklíčidla (hlavní): 10,0 in / 254 mm

• Max. průměr obrobku: 21,0 in / 533 mm

• Max. průměr řezání (s revolverovou hlavou BMT65): 13,75 in / 349 mm

• Max. délka řezání (záleží na upínání obrobku): 32,5 in / 826 mm

• Kapacita tyčí: 3,00 in / 76 mm

• Vzdálenost mezi hroty: 32,5 in / 826 mm

Rychlosti posuvu (rychloposuv):

• X: 472 ipm / 12,0 m/min

• Y: 472 ipm / 12,0 m/min

• Z: 945 ipm / 24,0 m/min

Motory os (max. tah):

• X: 4100 lbf / 18 238 N

• Y: 2300 lbf / 10 231 N

• Z: 5100 lbf / 22 686 N

Hlavní vřeteno:

• Hrot vřetena: A2-6

• Pohon: Přímý, řemenový

• Max. točivý moment: 275 ft-lbf při 500 ot./min / 373 Nm při 500 ot./min

• Vnitřní průměr tažné trubky: 3,0 in / 76 mm

• Vnitřní průměr vřetena: 3,50 in / 88,9 mm

Osa C hlavního vřetena:

• Maximální otáčky: 60 ot./min

• Maximální výkon: 5,0 hp / 3,7 kW

• Polohování (±): 0,01°

• Průměr brzdy: 13,9 in / 353 mm

• Zadržovací moment brzdy: 250 ft-lbf / 339 Nm

• Typ řízení: Interpolovaný pohyb a polohování

Sekundární vřeteno:

• Velikost upínacího sklíčidla: 8,3 in / 210 mm

• Hrot vřetena: A2-5

• Pohon: Přímý, řemenový

• Maximální výkon: 15,0 hp / 11,2 kW

• Maximální otáčky: 4000 ot/min

• Maximální točivý moment: 100 ft-lbf při 870 ot./min / 135,6 Nm při 870 ot./min

• Vrtání vřetena ø (nesprotézované): 0,81 in / 20,7 mm

Osa C sekundárního vřetena:

• Maximální výkon: 5,0 hp / 3,7 kW

• Maximální otáčky: 60 ot./min

• Polohování (±): 0,01°

• Průměr brzdy: 8,5 in / 216 mm

• Drživý moment brzdy: 140 ft-lbf / 190 Nm

• Typ řízení: Interpolovaný pohyb a polohování

Polohování sekundárního vřetena (M119):

• Polohování (±): 0,02°

• Průměr brzdy: 8,5 in / 216 mm

• Typ řízení: Pouze polohování

Revolverová hlava:

• Počet nástrojů: 12 pozic

• Nástroje pro vnější a vnitřní obrábění: libovolná kombinace (záleží na revolverové hlavě)

• Zadní vůle vyvrtávací tyče (od zadní strany revolverové hlavy): 4,00 in / 102,0 mm

Pohyblivé nástroje:

• Maximální otáčky: 4000 ot./min

• Převodový poměr: 1:1

• Nástroje: BMT65

Obecné údaje:

• Objem chladicí kapaliny: 55 gal / 208 L

Požadavky na vzduch:

• Potřebný vzduch: 4 scfm při 100 psi / 113 L/min při 6,9 bar

• Vestavěná vzduchová hadice: 3/8 in

• Spojka (vzduch): 3/8 in

• Minimální tlak vzduchu: 80 psi / 5,5 bar

Elektrické parametry:

• Otáčky vřetena: 4500 ot./min

• Pohon: přímý, řemenový

• Výkon vřetena: 30,0 hp / 22,4 kW

• Vstupní střídavé napětí (3fázové) – nízké: 220 VAC; proud při plném zatížení: 70 A

• Vstupní střídavé napětí (3fázové) – vysoké: 440 VAC; proud při plném zatížení: 35 A

Rozměry – přepravní:

• Paleta pro vnitrostátní přepravu: 171 in x 90 in x 98 in / 434 cm x 229 cm x 249 cm

• Exportní paleta: 171 in x 90 in x 98 in / 434 cm x 229 cm x 249 cm
